プロダクト細部
起源の場所: 中国
ブランド名: Baishun
証明: ISO
モデル番号: CK5120
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 輸出 標準 木製ケース パッケージ または 顧客との交渉
受渡し時間: 55の仕事日
支払条件: T/T,L/C,ウェスタンユニオン
供給の能力: 40セット/セット/月
製品名: |
金属を回転するCNC垂直回転機 |
タイプ: |
垂直 |
制御システム: |
SIEMENS GSK FANUC （任意） |
製品タイプ: |
ユニバーサル・ターネ・マシン |
使用: |
金属部分の機械化 |
精度: |
高精度 |
タレットのタイプ: |
電気塔 |
色: |
オーダーメイド |
保証: |
1 年 |
製品名: |
金属を回転するCNC垂直回転機 |
タイプ: |
垂直 |
制御システム: |
SIEMENS GSK FANUC （任意） |
製品タイプ: |
ユニバーサル・ターネ・マシン |
使用: |
金属部分の機械化 |
精度: |
高精度 |
タレットのタイプ: |
電気塔 |
色: |
オーダーメイド |
保証: |
1 年 |

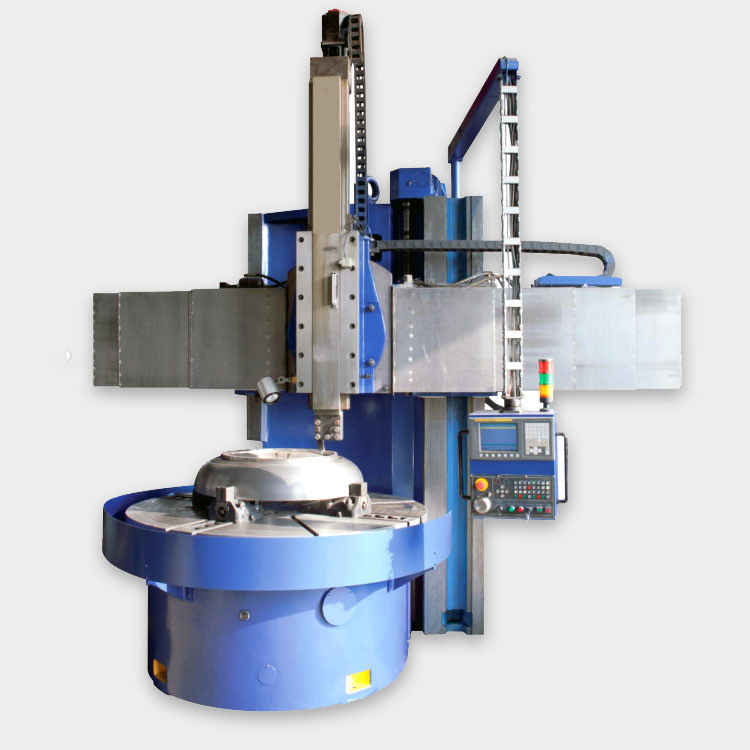

CK5120 シングル コラム CNC メタル トーニング CNC 垂直回転機
製品の用途と特性:
CNC垂直回転機は,幅広い機能と高い生産性を持つ最高性能の機械です.私たちの会社は,アニマトロニックと水力学をシームレスに統合する 最先端の機械ツールを開発しました先進的な設計と製造技術からインスピレーションを得て 豊かな企業文化を組み込みます国内外の顧客に世界クラスの製品を提供できるようになりました.
高精度と耐久性を確保するために テーブルには 整形鋳造と 熱バランスのとれた構造を使用しましたメインシャフトベアリングは,高精度な二列円筒型ロールベアリングを使用テーブルガイドウェイは,スムーズな操作のために最適化されています.
当社は,当社の製品を常に改善するために努力しており,そのため,提供された情報は事前の通知なしに変更される可能性があります.
1主に中径タイヤ模具とフレンズ,様々なバルブとパイプライン,圧力容器,スクリュープロペラー,蒸気機アクセサリー,プラスチック模具,軸と他の作業部品.
2内部/外部の円筒形表面,角形表面,端面など加工に適しています.
3スピンドルベアリングは国内で有名なブランドの製品を使います
4熱変形を均等にするため,ヘッドストックは対称構造で,スピンドルセンターを避け,オフセットを生成します.
5ヘッドストックとガイドウェイのギアは,正確なトランスミッションと高い硬さを確保するために,消化によって処理されます.
6垂直回転台は,亜鉛合金耐磨ガイドガードを装着し,作業台の負荷承載能力を向上させるために,レール間の圧力オイル (0.2-0.4MPA) にアクセスすることができます.
7垂直回路の鋳造は,厳格な人工老化と振動老化を経て,回路の硬さと安定性を確保しています.
主な技術データ (2メートル垂直回転機)について)
| モデル | CK518 | CK5112Q | CK5112A | CK5116Q | CK5116A | CK5120A | CK5126A |
| 垂直ツールリストの最大回転直径 (mm) | 800 | 1200 | 1200 | 1600 | 1600 | 2000 | 2600 |
| 作業台直径 (mm) | 700 | 1000 | 1000 | 1400 | 1400 | 1800 | 2200 |
| 作業部品の最大高さ (mm) | 800 | 1000 | 1000 | 1200 | 1200 | 1250 | 1400 |
| パーツの最大重量 (kg) | 1500 | 1500 | 3200 | 3200 | 5000 | 8000 | 8000 |
| 作業台の回転速度範囲 (rpm) | 30から260 | 20から180 | 6.3-200 | 15から160 | 5-160 | 3.2-100 | 2.2-70 |
| 給餌シリーズ | ステップレス | ステップレス | ステップレス | ステップレス | ステップレス | ステップレス | ステップレス |
| 道具の休憩時間帯 (mm/min) | 0.25-90 | 0.25-90 | 0.8から86 | 0.25-90 | 0.8から86 | 0.8から86 | 0.8から86 |
| 横梁の距離 (mm) | 500 | 1000 | 650 | 1200 | 650 | 890 | 1090 |
| ツールリストの水平移動 (mm) | 500 | 700 | 700 | 900 | 916 | 1115 | 1400 |
| ツールリストの垂直移動 (mm) | 450 | 500 | 650 | 750 | 800 | 800 | 800 |
| 切断棒の切断面の大きさ (mm) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| メインモーター電源 (kW) | 11 | 15 | 22 | 15 | 30 | 30 | 30 |
参考に機械の写真:
