プロダクト細部
起源の場所: 河南、中国
ブランド名: BAISHUN
証明: ISO
モデル番号: CK5112
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 輸出 標準 木製ケース パッケージ または 顧客との交渉
受渡し時間: 35の仕事日
支払条件: T/T,L/C,ウェスタンユニオン
供給の能力: 月間50セット/セット
製品名: |
オートマチック CNC 垂直回転機 |
タイプ: |
垂直 |
最高。振動直径（mm）: |
1200のmm |
作業部品の最大高さ (mm): |
1000 |
最大 スピンドル速さ (rp.m): |
180回転/m |
機械加工能力: |
中間の義務 |
スピンドルモーターの電源 (kW): |
15 |
定位精度 (mm): |
±0.002 |
繰り返し可能性 (X/Y/Z) (mm): |
±0.001 |
CNC制御システム: |
GSK |
製品名: |
オートマチック CNC 垂直回転機 |
タイプ: |
垂直 |
最高。振動直径（mm）: |
1200のmm |
作業部品の最大高さ (mm): |
1000 |
最大 スピンドル速さ (rp.m): |
180回転/m |
機械加工能力: |
中間の義務 |
スピンドルモーターの電源 (kW): |
15 |
定位精度 (mm): |
±0.002 |
繰り返し可能性 (X/Y/Z) (mm): |
±0.001 |
CNC制御システム: |
GSK |
機械の説明:
CNC垂直回転機は,大きな半径尺寸と比較的小さな軸尺寸と複雑な形状の大きく重い作業部位を処理するために使用される大型機械機器の一種です.円筒状の表面として, 末端表面,円形表面,円筒状の穴,円形穴など,様々な円盤,車輪,袖の工品,また,実行スレッドなどの追加の装置によって処理することもできます.,球面回転,機械加工,磨削等を模倣する;水平回転機と比較して,作業部品は水平回転機の固定装飾に固定されています.垂直回路の主軸軸が垂直配置されている間作業台のテーブル表面は水平平面にあり,したがって,作業台の固定とアライナメントはより便利です.この 配置 は,スピンドル と 軸承 の 負荷 を 軽減 する垂直回転機が長時間作業精度を維持できる
1精密な制御を保証するシメンス828DDシステムで装備されています. それは,最大加工直径1600mmを可能にする垂直ツールポストを持っています.テーブル直径 1400mm,最大加工高度は1000mmである.
2トランスミッション装置は4速連続トランスミッションを採用し,便利性,感度,信頼性を提供します.
3システム内のすべてのギアが40Cr磨きギアで作られ,回転精度が高く,騒音が最小限に保たれます.
4. この機械は,高速鉄鋼ツールとカービッド切削ツールを使用して,非鉄金属,黒金属,および非金属材料の加工に適しています.それは様々な操作を実行することができます,内側と外側の円筒状の表面を回転させるものを含む.表面の切断 (フックなど),内外の円形表面の切削,糸の接し,スロットや切断など.
機械の仕様
| モデル | CK518 | CK5112Q | CK5112A | CK5116Q | CK5116A | CK5120A | CK5126A |
| 最大回転直径 (mm) | 800 | 1200 | 1200 | 1600 | 1600 | 2000 | 2600 |
| 作業台直径 (mm) | 700 | 1000 | 1000 | 1400 | 1400 | 1800 | 2200 |
| 作業部品の最大高さ (mm) | 800 | 1000 | 1000 | 1200 | 1200 | 1250 | 1400 |
| パーツの最大重量 (kg) | 1500 | 1500 | 3200 | 3200 | 5000 | 8000 | 8000 |
| 作業台の回転速度範囲 (rpm) | 30から260 | 20から180 | 6.3-200 | 15から160 | 5-160 | 3.2-100 | 2.2-70 |
| 給餌シリーズ | ステップレス | ステップレス | ステップレス | ステップレス | ステップレス | ステップレス | ステップレス |
| 道具の休憩時間帯 (mm/min) | 0.25-90 | 0.25-90 | 0.8から86 | 0.25-90 | 0.8から86 | 0.8から86 | 0.8から86 |
| 横梁の距離 (mm) | 500 | 1000 | 650 | 1200 | 650 | 890 | 1090 |
| ツールリストの水平移動 (mm) | 500 | 700 | 700 | 900 | 916 | 1115 | 1400 |
| ツールリストの垂直移動 (mm) | 450 | 500 | 650 | 750 | 800 | 800 | 800 |
| 切断棒の切断面の大きさ (mm) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| メインモーター電源 (kW) | 11 | 15 | 22 | 15 | 30 | 30 | 30 |

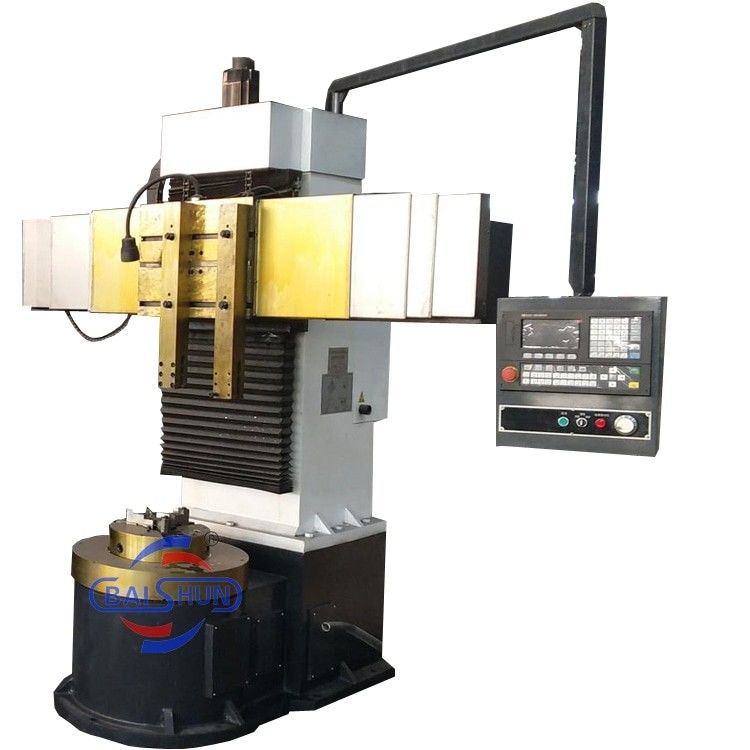

機械画像
