家へ > 製品 > 垂直回転機 > 高速FANUCシステム 垂直機械 ツール CNC 垂直回転機

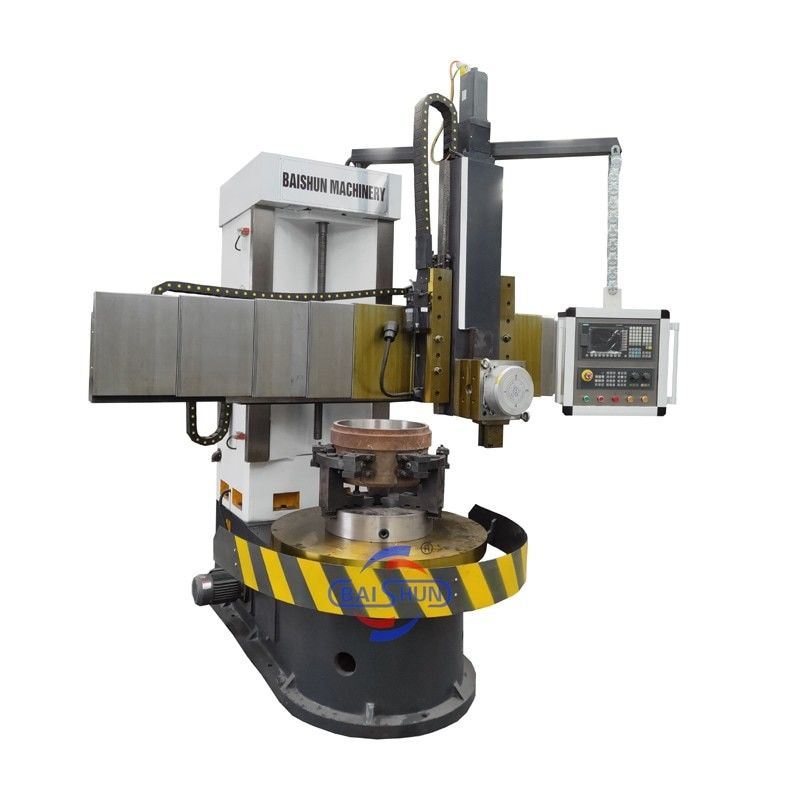

高速FANUCシステム 垂直機械 ツール CNC 垂直回転機

プロダクト細部

起源の場所: 河南、中国

ブランド名: BAISHUN MACHINERY

証明: CE/ISO9001

モデル番号: CK5116

文書: 製品説明書 PDF

支払及び船積みの言葉

最小注文数量: 1セット

価格: negotiable

パッケージの詳細: 輸出 標準 木製ケース パッケージ または 顧客との交渉

受渡し時間: 45 営業日

支払条件: T/T,L/C,ウェスタンユニオン

供給の能力: 月間50セット/セット

最もよい価格を得なさい
ハイライト:

FANUCシステム垂直回転機

,

高速垂直回転機

機械名:
機械 機械 機械 機械 機械 機械
最大 スピンドル速さ (rp.m):
160回転/m
機械加工能力:
中途半端
スピンドルモーターの電源 (kW):
30
スピンドル数:
シングル
最大回転長さ (mm):
1600
軸数:
2
移動 (X軸):
800 mm
移動 (Z軸):
916mm
体重 (kg):
12500
機械名:
機械 機械 機械 機械 機械 機械
最大 スピンドル速さ (rp.m):
160回転/m
機械加工能力:
中途半端
スピンドルモーターの電源 (kW):
30
スピンドル数:
シングル
最大回転長さ (mm):
1600
軸数:
2
移動 (X軸):
800 mm
移動 (Z軸):
916mm
体重 (kg):
12500
高速FANUCシステム 垂直機械 ツール CNC 垂直回転機

高速FANUC 垂直機械 ツール CNC 垂直回転機

製品説明

CNC垂直回転機は,幅広い機能と高い生産性を持つ最高性能の機械です.私たちの会社は,アニマトロニックと水力学をシームレスに統合する 最先端の機械ツールを開発しました先進的な設計と製造技術からインスピレーションを得て 豊かな企業文化を組み込みます国内外の顧客に世界クラスの製品を提供できるようになりました.



高精度と耐久性を確保するために テーブルには 整形鋳造と 熱バランスのとれた構造を使用しましたメインシャフトベアリングは,高精度な二列円筒型ロールベアリングを使用テーブルガイドウェイは,スムーズな操作のために最適化されています.



当社は,当社の製品を常に改善するために努力しており,そのため,提供された情報は事前の通知なしに変更される可能性があります.



主要な特徴:

1. CNC垂直回路,CNCシステムはシメンス828DDシステムを使用,垂直ツールポストがあります,最大加工直径は1600mm,テーブル直径は1400mm,最大加工高度は1000mm.

2トランスミッション装置は4速スリープレス・トランスミッションで 便利で敏感で信頼性があります

3システムに設置されたすべての歯車には,高回転精度と低騒音の特徴を持つ40Cr磨き歯車を使用します.

4. 機械は,高速鉄鋼ツールおよびカービッド切削ツール加工に適しています. 鉄以外の金属,黒金属および非金属材料. 機械は,以下のプロセスを完了することができます:平面の内側と外側の円筒状表面を回転させる; あらゆる種類のフック・フェイス,内側と外側のコーン・フェイス,スレッド,切断スロット,切断.



マシンパラメータ

モデル CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A
垂直ツールリストの最大回転直径 (mm) 800 1200 1200 1600 2000 2600
作業台直径 (mm) 700 1000 1000 1400 1800 2200
作業部品の最大高さ (mm) 800 1000 1000 1200 1250 1400
パーツの最大重量 (kg) 1500 1500 3200 3200 8000 8000
作業台の回転速度範囲 (rpm) 30から260 20から180 6.3-200 15から160 3.2-100 2.2-70
給餌シリーズ ステップレス ステップレス ステップレス ステップレス ステップレス ステップレス
道具の休憩時間帯 (mm/min) 0.25-90 0.25-90 0.8から86 0.25-90 0.8から86 0.8から86
横梁の距離 (mm) 500 1000 650 1200 890 1090
ツールリストの水平移動 (mm) 500 700 700 900 1115 1400
ツールリストの垂直移動 (mm) 450 500 650 750 800 800
切断棒の切断面の大きさ (mm) 30*40 30*40 30*40 30*40 30*40 30*40
メインモーター電源 (kW) 11 15 22 15 30 30

高速FANUCシステム 垂直機械 ツール CNC 垂直回転機 0



高速FANUCシステム 垂直機械 ツール CNC 垂直回転機 1



高速FANUCシステム 垂直機械 ツール CNC 垂直回転機 2
