プロダクト細部
起源の場所: 河南、中国
ブランド名: BAISHUN MACHINERY
証明: CE/ISO9001

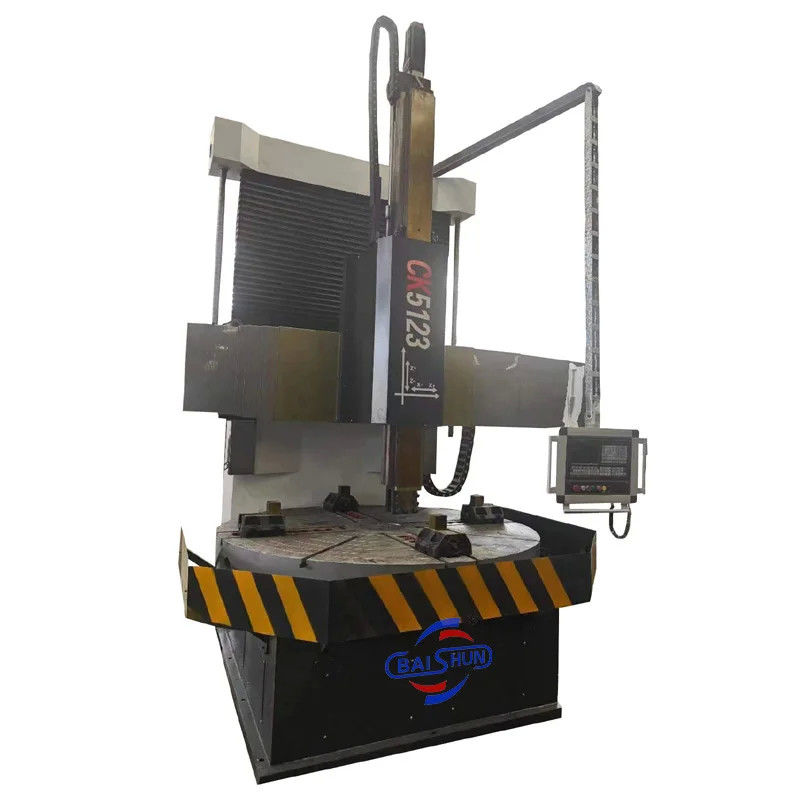

モデル番号: CK5123
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 1湿らないようにプラスチックで包装します2強い木製のパレットで梱包されます.
受渡し時間: 30-35の仕事日
支払条件: L/C,T/T,ウェスタンユニオン
供給の能力: 20組のセット/セット每の 月
最大 作業部品の長さ (mm): |
2300 |
最大 スピンドル速さ (rp.m): |
160回転/m |
機械加工能力: |
中途半端 |
スピンドル・ボー ((mm): |
130 |
ベッドの幅 (mm): |
250mm |
スピンドルモーターの電源 (kW): |
55 |
スピンドル数: |
シングル |
最大回転長さ (mm): |
2300 |
軸数: |
2 |
移動 (X軸): |
1300のmm |
移動 (Z軸): |
750のmm |
定位精度 (mm): |
±0005 |
繰り返し可能性 (X/Y/Z) (mm): |
±0005 |
サイズ (L*W*H): |
3050*4500*3450mm |
電圧: |
380V |
ツール・ポスト・ステーション: |
4 |
体重 (kg): |
60000 |
製品名: |
VTL シングル・ダブル・コラム 機械工具 垂直回転回転機 |
最大 作業部品の長さ (mm): |
2300 |
最大 スピンドル速さ (rp.m): |
160回転/m |
機械加工能力: |
中途半端 |
スピンドル・ボー ((mm): |
130 |
ベッドの幅 (mm): |
250mm |
スピンドルモーターの電源 (kW): |
55 |
スピンドル数: |
シングル |
最大回転長さ (mm): |
2300 |
軸数: |
2 |
移動 (X軸): |
1300のmm |
移動 (Z軸): |
750のmm |
定位精度 (mm): |
±0005 |
繰り返し可能性 (X/Y/Z) (mm): |
±0005 |
サイズ (L*W*H): |
3050*4500*3450mm |
電圧: |
380V |
ツール・ポスト・ステーション: |
4 |
体重 (kg): |
60000 |
製品名: |
VTL シングル・ダブル・コラム 機械工具 垂直回転回転機 |
製品説明
トーノス メタル VTL 単体 双柱 機械 ツール 垂直 ターニング ターン
CNC垂直回路は優れた性能があり 幅広い技術があり 高生産性があります
最先端の機械設計と製造技術を参考にして 最新のデザイン哲学を採用し 深い企業文化を組み合わせて私たちの会社は,アニマトロニックと水力学的統合の繊細な機械ツールの一種を開発しました海外や国内のお客様に世界クラスの製品を提供しました
高回転精度,十分な硬さ,強度を持つ回転機を作るために,テーブルは統合鋳造と熱対称構造を採用します.主軸軸軸は高精度な二列円筒型ローラー軸ですテーブルガイドウェイ
* 当社は,当社の製品を常に改善するために取り組んでいるため,この情報データを更新する権利を有します. 通知なしに変更されます.
CNC垂直回路は,広い半径サイズと比較的小さな軸サイズを持つ大きく重い作業部位を扱うために使用される大きな機械です.それは複雑な形状の作業部位を処理するように設計されています.,円筒状の表面,端面,角形表面,円筒形穴,角形穴などです さらに,追加のツールの助けで糸の切断などの操作もできます垂直回転機は,作業部位を水平に固定する水平回転機とは異なり,主回転軸は垂直に配置されています.作業台が水平に配置されこの配置により,作業部件を固定し,並べ替えるのに便利です.さらに,この設定により,スピンドルとベアリングの負荷が軽減されます.垂直回転機が長時間稼働する際の精度を維持できるようにする.
マシンパラメータ
| モデル | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| 垂直ツールリストの最大回転直径 (mm) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| 作業台直径 (mm) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| 作業部品の最大高さ (mm) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| パーツの最大重量 (kg) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| 作業台の回転速度範囲 (rpm) | 30から260 | 20から180 | 6.3-200 | 15から160 | 3.2-100 | 2.2-70 |
| 給餌シリーズ | ステップレス | ステップレス | ステップレス | ステップレス | ステップレス | ステップレス |
| 道具の休憩時間帯 (mm/min) | 0.25-90 | 0.25-90 | 0.8から86 | 0.25-90 | 0.8から86 | 0.8から86 |
| 横梁の距離 (mm) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| ツールリストの水平移動 (mm) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| ツールリストの垂直移動 (mm) | 450 | 500 | 650 | 750 | 800 | 800 |
| 切断棒の切断面の大きさ (mm) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| メインモーター電源 (kW) | 11 | 15 | 22 | 15 | 30 | 30 |
