プロダクト細部
起源の場所: 河南、中国
ブランド名: BAISHUN MACHINERY
証明: CE，ISO
モデル番号: CK5225
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 1湿らないようにプラスチックで包装します2強い木製のパレットで梱包されます.
受渡し時間: 30-35の仕事日
支払条件: L/C,T/T,ウェスタンユニオン
供給の能力: 20組のセット/セット每の 月
最大 作業部品の長さ (mm): |
2500 |
最大 スピンドル速さ (rp.m): |
260回転/m |
機械加工能力: |
中途半端 |
スピンドル・ボー ((mm): |
105 |
ベッドの幅 (mm): |
250mm |
スピンドルモーターの電源 (kW): |
30 |
スピンドル数: |
シングル |
軸数: |
2 |
移動 (X軸): |
1400mm |
移動 (Z軸): |
1000のMm |
サイズ (L*W*H): |
3700*5650*3950mm |
ツール・ポスト・ステーション: |
4 |
体重 (kg): |
33000 |
製品名: |
メタルターニング直径4000mm加工ラートンセンター |
最大回転直径: |
2500mm |
ワックピースの最高高さ: |
2000mm |
最大 作業部品の長さ (mm): |
2500 |
最大 スピンドル速さ (rp.m): |
260回転/m |
機械加工能力: |
中途半端 |
スピンドル・ボー ((mm): |
105 |
ベッドの幅 (mm): |
250mm |
スピンドルモーターの電源 (kW): |
30 |
スピンドル数: |
シングル |
軸数: |
2 |
移動 (X軸): |
1400mm |
移動 (Z軸): |
1000のMm |
サイズ (L*W*H): |
3700*5650*3950mm |
ツール・ポスト・ステーション: |
4 |
体重 (kg): |
33000 |
製品名: |
メタルターニング直径4000mm加工ラートンセンター |
最大回転直径: |
2500mm |
ワックピースの最高高さ: |
2000mm |

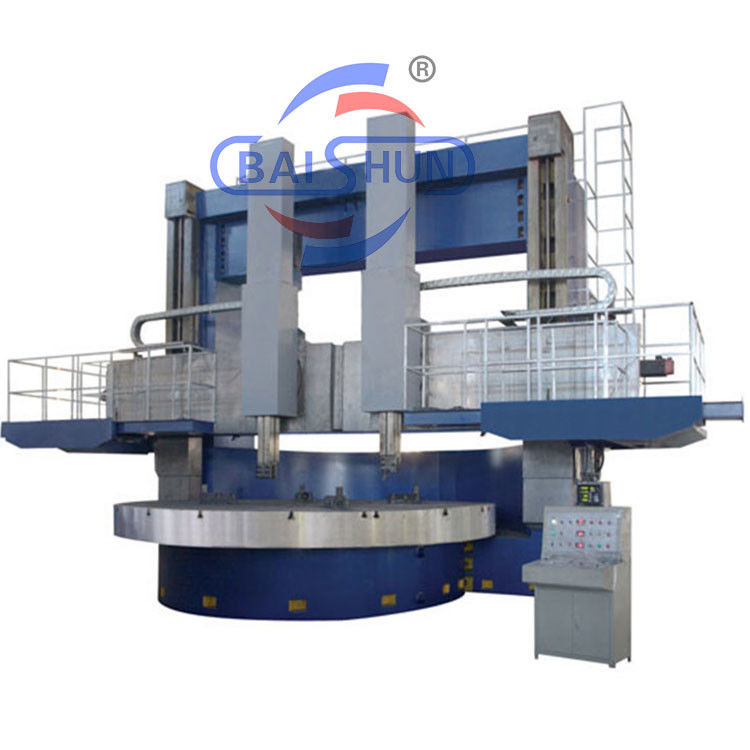

2列のCNC垂直回転機 CK5240 メタルターニング直径4000mm回転機
二重列垂直回転機は,新しい設計哲学と製造技術を吸収する,機械-電気-水力統合の先進的な機器です.設計の最適化方法を採用しています構造では,強い強度,高い動的および静的硬さ,高精度,重荷,高効率,長寿命各機械部品の主要な技術仕様は,関連国家規格に適合しています.
機械は,作業テーブルベース,作業テーブル,メイントランスミッションボックス,ゲントリフレーム,ビーム,ラムツールリスト,給餌ボックス,電気システム,操作ステーション,水力システム,保護装置などがあります.
垂直ターニングセンターとしても知られるCNC垂直ターンとは,金属部品を高精度で効率的にターニングおよび切断するために使用される機械ツールです.
CNC垂直回転機は,作業部位を保持し回転させる垂直回転機を有する.それらは,歯車,タービン,電機などの大きく重い部品を生産するために製造業で広く使用されています.航空宇宙部品特に,高面比を持つ部品を回転するのに便利です.
精度と負荷負荷能力を確保するために,二列垂直回転機は短いスピンドル構造を採用する.スピンドル中心軸承は,高精度の二列ローラーベアリングを使用する.作業台は,恒常流水静止ガイドウェイを装備この設計により,作業台の半径精度と軸精度の両方が向上します.
機械の主な動きは,優れたダイナミック特性を提供するACサーボモーターによって駆動される.作業台はまた,強力な瞬間的な過負荷能力を有する.補給軸の動きは,低減箱を通じて高精度ボールスクリュー構造を駆動するサーボモーターによって達成されます.位置付けを正確にします
| 仕様 | ユニット | CK5225 | CK5231 | CK5240Q | CK5240 |
| 最大回転直径 | mm | 2500 | 3150 | 4000 | 4000 |
| 作業部品の高さ最大 | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| 作業部品の最大重量 | T | 10/20 年 | 10/20 年 | 10/20 年 | 32 |
| 作業台直径 | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| テーブル速度の範囲 | r/min | 2から63 | 2から63 | 2から63 | 2から63 |
| ステップ | 16 | 16 | 16 | 16 | |
| 作業台の最大トルク | KN.m | 63 | 63 | 63 | 100 |
| 列車の頭部を素早く横切る | mm/min | 4000 | 4000 | 4000 | 4000 |
| 右線頭 の 垂直 移動 | ノ | 35 | 35 | 35 | 40 |
| 左線頭 の 垂直 移動 | kn | 30 | 30 | 30 | 30 |
| 右線頭の距離切断力 | mm/min | 1 - 50 | 1 - 50 | 1 - 50 | 1 - 50 |
| 右線頭の距離切断力 | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| 腕の移動 | mm | 1000 | 1000 | 1000 | 1250 |
| 腕の部分 | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| 左側と右側の鉄道ヘッドの回転 | ° | ±30° | ±30° | ±30° | ±30° |
| 道具の部分 | mm | 40×50 | 40×50 | 40×50 | 50×50 |
| メインモーターの動力 | クワット | 55 | 55 | 55 | 75 |
| 総寸法 | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
