プロダクト細部
起源の場所: 河南、中国
ブランド名: BAISHUN MACHINERY, BAISHUN
証明: CE ISO9001
モデル番号: CK5112
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 輸出 標準 木製ケース パッケージ または 顧客との交渉
受渡し時間: 30-35の仕事日
支払条件: L/C,T/T,ウェスタンユニオン
供給の能力: 20組のセット/セット每の 月
ベッドの幅 (mm): |
250mm |
スピンドル数: |
シングル |
最大回転長さ (mm): |
1200 |
移動 (X軸): |
500のmm |
移動 (Z軸): |
700のmm |
サイズ (L*W*H): |
2350*2350*2700mm |
体重 (kg): |
85000 |
製品名: |

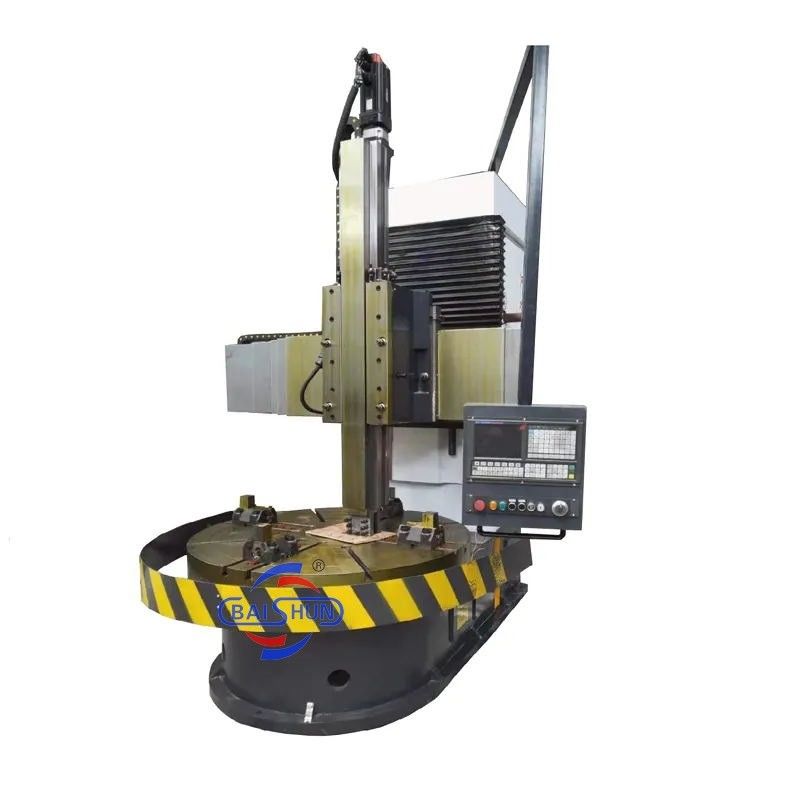

CNC 単列ターレット垂直回転機 |
ベッドの幅 (mm): |
250mm |
スピンドル数: |
シングル |
最大回転長さ (mm): |
1200 |
移動 (X軸): |
500のmm |
移動 (Z軸): |
700のmm |
サイズ (L*W*H): |
2350*2350*2700mm |
体重 (kg): |
85000 |
製品名: |
CNC 単列ターレット垂直回転機 |
垂直ターニングセンターとしても知られるCNC垂直ターンとは,金属部品を高精度で効率的にターニングおよび切断するために使用される機械ツールです.
CNC垂直回転機は,作業部位を保持し回転させる垂直回転機を有する.それらは,歯車,タービン,電機などの大きく重い部品を生産するために製造業で広く使用されています.航空宇宙部品特に,高面比を持つ部品を回転するのに便利です.
さらに,CNC垂直 lathesは高度に自動化され,回転,掘削,掘削,スレッド,フレーシングなどの幅広い機械操作を実行するためにプログラムすることができます.人間の介入が最小限で.
総合的には,CNC垂直 lathesは,高精度と自動化能力を提供する,多角的で効率的な加工ツールです.現代の製造プロセスの不可欠な要素です.
垂直ターニングセンターとしても知られるCNC垂直ターニングは,高度な精度と効率で金属部品をターニングおよびカットするために使用される機械ツールです
CNC垂直回転機は,大きな半径尺寸と比較的小さな軸尺寸と複雑な形状を持つ大きく重い作業部品を処理するために使用される大型機械機器の一種です.円筒状の表面など, 末端表面,円形表面,円筒状の穴,円形穴など,様々な円盤,車輪,袖付きの作業部品,また,実行スレッドなどの追加の装置によって処理することもできます.,球面回転,機械加工,磨削等を模倣する;水平回転機と比較して,作業部品は水平回転機の固定装飾に固定されています.垂直回路の主軸軸が垂直配置されている間作業台のテーブル表面は水平平面にあるため,作業台の固定と調整はより便利です.この 配置 は,スピンドル と 軸承 の 負荷 を 軽減 する垂直回転機が長時間作業精度を維持できる
マシンパラメータ
| モデル | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| 垂直ツールリストの最大回転直径 (mm) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| 作業台直径 (mm) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| 作業部品の最大高さ (mm) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| パーツの最大重量 (kg) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| 作業台の回転速度範囲 (rpm) | 30から260 | 20から180 | 6.3-200 | 15から160 | 3.2-100 | 2.2-70 |
| 給餌シリーズ | ステップレス | ステップレス | ステップレス | ステップレス | ステップレス | ステップレス |
| 道具の休憩時間帯 (mm/min) | 0.25-90 | 0.25-90 | 0.8から86 | 0.25-90 | 0.8から86 | 0.8から86 |
| 横梁の距離 (mm) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| ツールリストの水平移動 (mm) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| ツールリストの垂直移動 (mm) | 450 | 500 | 650 | 750 | 800 | 800 |
| 切断棒の切断面の大きさ (mm) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| メインモーター電源 (kW) | 11 | 15 | 22 | 15 | 30 | 30 |
