家へ > 製品 > 垂直回転機 > 自動CNC単列垂直ターレットターノ工場直送

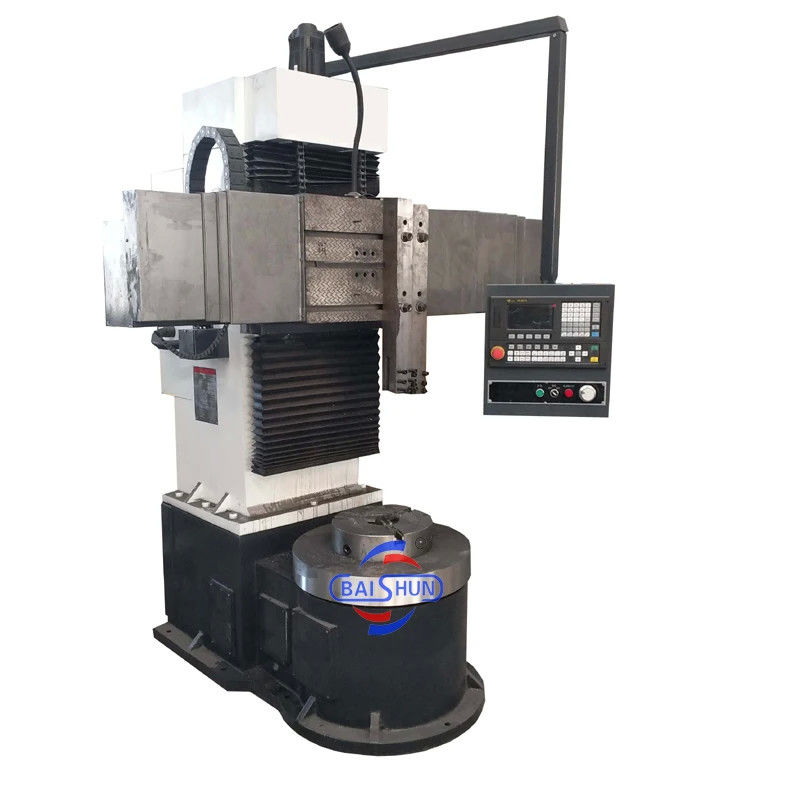

自動CNC単列垂直ターレットターノ工場直送

プロダクト細部

起源の場所: 河南、中国

ブランド名: BAISHUN MACHINERY, BAISHUN

証明: CE ISO9001

モデル番号: CK5112

文書: 製品説明書 PDF

支払及び船積みの言葉

最小注文数量: 1セット

価格: negotiable

パッケージの詳細: 輸出 標準 木製ケース パッケージ または 顧客との交渉

受渡し時間: 30-35の仕事日

支払条件: L/C,T/T,ウェスタンユニオン

供給の能力: 20組のセット/セット每の 月

最もよい価格を得なさい
ハイライト:

トーノ 工場 垂直 ターレット ターネ

,

単列垂直ターレットターン

,

オートマティック CNC 垂直ターレットラートン

最大 作業部品の長さ (mm):
1200
最大 スピンドル速さ (rp.m):
180回転/m
スピンドル・ボー ((mm):
130
ベッドの幅 (mm):
250mm
軸数:
2
移動 (X軸):
500のmm
サイズ (L*W*H):
2350*2350*2700mm
ツール・ポスト・ステーション:
4
製品名:
CNC 単列垂直ターレターノ
作業テーブル:
1000mm
最大 作業部品の長さ (mm):
1200
最大 スピンドル速さ (rp.m):
180回転/m
スピンドル・ボー ((mm):
130
ベッドの幅 (mm):
250mm
軸数:
2
移動 (X軸):
500のmm
サイズ (L*W*H):
2350*2350*2700mm
ツール・ポスト・ステーション:
4
製品名:
CNC 単列垂直ターレターノ
作業テーブル:
1000mm
自動CNC単列垂直ターレットターノ工場直送
製品説明


垂直ターニングセンターとしても知られるCNC垂直ターンとは,金属部品を高精度で効率的にターニングおよび切断するために使用される機械ツールです.

CNC垂直回転機は,作業部位を保持し回転させる垂直回転機を有する.それらは,歯車,タービン,電機などの大きく重い部品を生産するために製造業で広く使用されています.航空宇宙部品特に,高面比を持つ部品を回転するのに便利です.

さらに,CNC垂直 lathesは高度に自動化され,回転,掘削,掘削,スレッド,フレーシングなどの幅広い機械操作を実行するためにプログラムすることができます.人間の介入が最小限で.

総合的には,CNC垂直 lathesは,高精度と自動化能力を提供する,多角的で効率的な加工ツールです.現代の製造プロセスの不可欠な要素です.


1. 全体の配置
テーブル,テーブルベース,列,梁,垂直ナイフフレーム構成によって主に機械ツールのベースは,HT250鋳鉄を使用し,樹脂砂プロセスを使用し,ストーフ火の後鋳造,老化処理後の粗質加工 (人工老化と振動老化)質の高い鋳造と信頼性 裂け目,毛穴,縮小,白口組織なし, 蒸し火で鋳造,安定した組織で老化処理 製品の品質証明書の安定期間中に機械の使用を保証する 溶融鉄の化学組成分析報告書を提供するために熱処理 報告 熱処理 温度 時間 曲線





2メインドライブ

メインドライブ メインモーター,ギアボックスを通して 16ギア速度速度変換.箱内のギアが消し,トランスミッションの正確性と効率性を確保し,ノイズと振動を減らすために地面.

3作業台

テーブルはテーブル,テーブルベース,スピンドルコンポーネントとトランスミッションメカニズム,テーブルと全体的な鋳造処理のためのテーブルベースで構成されています.テーブルガイド表面はアルミ合金ガイドプレートでインプレートされ,圧力オイルはダイナミック圧力レールを形成するためにガイドレールの間に注入されますテーブルが持ち運び能力で 高精度な回転です



4. ビーム

梁は柱の上下を移動する.梁はナイフフードドライブメカニズム,梁ブランキングメカニズム,水力装置で構成されています.バームに自動潤滑油ポンプのセットをインストール鉄道表面を潤滑する必要性に応じて



5縦ナイフフレーム

Z軸,Z軸はサーボモータードライブ,惑星減速器を通って,トルクを増やすために,電気磁気クラッチスイッチで制御する 2 つの軸と互いにロックして様々な複雑な処理を達成するために.



6液体システム

液圧システムには,テーブルダイナミックプレッシャーシステム,主駆動トランスミッションシステム,ビームクランプと液圧システム,垂直ナイフフレーム液圧バランスシステムが含まれます.液圧システムは不可欠です液圧システムの安定性と互換性を確保するために,機械の潤滑,ダイナミック圧力レールの安定性.



わかった

マシンパラメータ

モデル CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A
垂直ツールリストの最大回転直径 (mm) 800 1200 1200 1600 2000 2600
作業台直径 (mm) 700 1000 1000 1400 1800 2200
作業部品の最大高さ (mm) 800 1000 1000 1200 1250 1400
パーツの最大重量 (kg) 1500 1500 3200 3200 8000 8000
作業台の回転速度範囲 (rpm) 30から260 20から180 6.3-200 15から160 3.2-100 2.2-70
給餌シリーズ ステップレス ステップレス ステップレス ステップレス ステップレス ステップレス
道具の休憩時間帯 (mm/min) 0.25-90 0.25-90 0.8から86 0.25-90 0.8から86 0.8から86
横梁の距離 (mm) 500 1000 650 1200 890 1090
ツールリストの水平移動 (mm) 500 700 700 900 1115 1400
ツールリストの垂直移動 (mm) 450 500 650 750 800 800
切断棒の切断面の大きさ (mm) 30*40 30*40 30*40 30*40 30*40 30*40
メインモーター電源 (kW) 11 15 22 15 30 30
