プロダクト細部
起源の場所: 河南、中国
ブランド名: BAISHUN MACHINERY
証明: CE/ISO9001
モデル番号: CK5235
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 1湿らないようにプラスチックで包装します
2強い木製のパレットで梱包されます.
受渡し時間: 30-35の仕事日
支払条件: L/C,T/T,ウェスタンユニオン
供給の能力: 20組のセット/セット每の 月
最大 作業部品の長さ (mm): |
3500 |
最大 スピンドル速さ (rp.m): |
50回転/m |
機械加工能力: |
中途半端 |
スピンドル・ボー ((mm): |
130 |
ベッドの幅 (mm): |
250mm |
スピンドルモーターの電源 (kW): |
30 |
スピンドル数: |
対 |
最大回転長さ (mm): |
3500 |
軸数: |
2 |
移動 (X軸): |
750のmm |
移動 (Z軸): |
1800のmm |
定位精度 (mm): |
±0005 |
繰り返し可能性 (X/Y/Z) (mm): |
±0005 |
サイズ (L*W*H): |
3950*6300*4350mm |
電圧: |
380V |
CNC制御システム: |
GSK,シメンス,ファヌック |
Toolpostのブランド: |
HONGDA |
ツール・ポスト・ステーション: |
4 |
体重 (kg): |
35000 |
作業部品の最大重量:: |
8000kg |
最大 作業部品の長さ (mm): |
3500 |
最大 スピンドル速さ (rp.m): |
50回転/m |
機械加工能力: |
中途半端 |
スピンドル・ボー ((mm): |
130 |
ベッドの幅 (mm): |
250mm |
スピンドルモーターの電源 (kW): |
30 |
スピンドル数: |
対 |
最大回転長さ (mm): |
3500 |
軸数: |
2 |
移動 (X軸): |
750のmm |
移動 (Z軸): |
1800のmm |
定位精度 (mm): |
±0005 |
繰り返し可能性 (X/Y/Z) (mm): |
±0005 |
サイズ (L*W*H): |
3950*6300*4350mm |
電圧: |
380V |
CNC制御システム: |
GSK,シメンス,ファヌック |
Toolpostのブランド: |
HONGDA |
ツール・ポスト・ステーション: |
4 |
体重 (kg): |
35000 |
作業部品の最大重量:: |
8000kg |

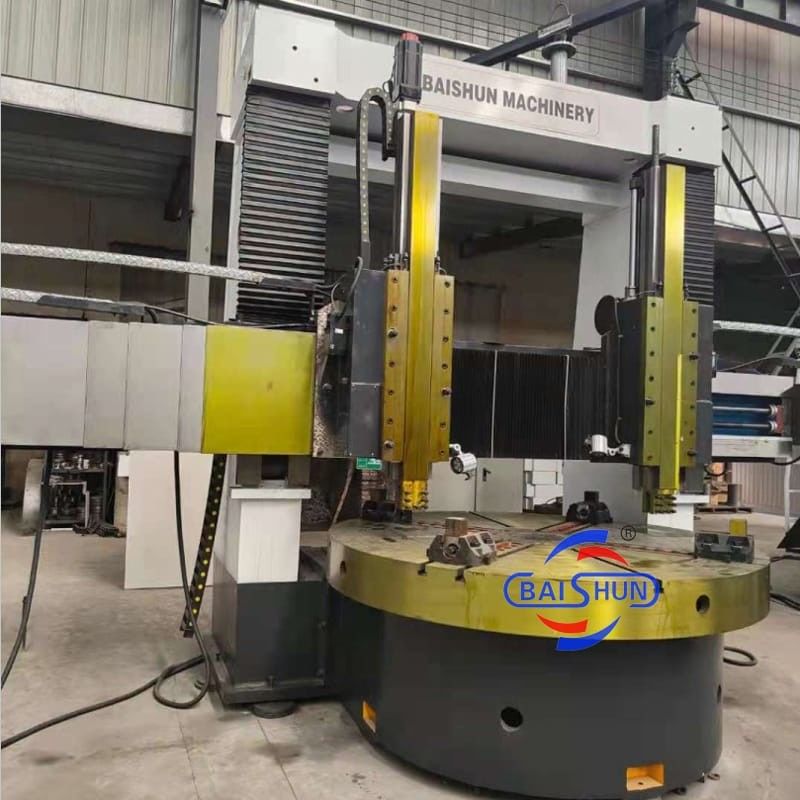

CNC垂直回転回転機 CK5225 CK5235 機械ツール 垂直回転機
二重列垂直回転機は,新しい設計哲学と製造技術を吸収する,機械-電気-水力統合の先進的な機器です.設計の最適化方法を採用しています構造では,強い強度,高い動的および静的硬さ,高精度,重荷,高効率,長寿命各機械部品の主要な技術仕様は,関連国家規格に適合しています.
機械は,作業テーブルベース,作業テーブル,メイントランスミッションボックス,ゲントリフレーム,ビーム,ラムツールリスト,給餌ボックス,電気システム,操作ステーション,水力システム,保護装置などがあります.
作業台:
作業台は,作業台ベース,作業台,スピンドルコンポーネント,およびトランスミッション装置から構成されています.それは高強度低ストレスの鉄鋳造を使用して,鋳鉄で作られています.十分な硬さを保証する作業台のスピンドルベアリングは,高精度な二列の短円筒型ローラーベアリングを採用し,正確な回転と長い使用寿命を保証します.
メイントランスミッション:
この機械は,垂直軸のトランスミッションシステムを主駆動機関として採用している.スピンダを動かすにはACサーボモーターを使用している.ギアボックスは,シリンダーを移動することによって,機械的な2つのギア変換を可能にする作業台が0.63〜63r/minの範囲内でステップレス速度調節を達成できるようにします.
| 仕様 | ユニット | CK5225 | CK5231 | CK5240Q | CK5240 |
| 最大回転直径 | mm | 2500 | 3150 | 4000 | 4000 |
| 作業部品の高さ最大 | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| 作業部品の最大重量 | T | 10/20 年 | 10/20 年 | 10/20 年 | 32 |
| 作業台直径 | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| テーブル速度の範囲 | r/min | 2から63 | 2から63 | 2から63 | 2から63 |
| ステップ | 16 | 16 | 16 | 16 | |
| 作業台の最大トルク | KN.m | 63 | 63 | 63 | 100 |
| 列車の頭部を素早く横切る | mm/min | 4000 | 4000 | 4000 | 4000 |
| 右線頭 の 垂直 移動 | ノ | 35 | 35 | 35 | 40 |
| 左線頭 の 垂直 移動 | kn | 30 | 30 | 30 | 30 |
| 右線頭の距離切断力 | mm/min | 1 - 50 | 1 - 50 | 1 - 50 | 1 - 50 |
| 右線頭の距離切断力 | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| 腕の移動 | mm | 1000 | 1000 | 1000 | 1250 |
| 腕の部分 | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| 左側と右側の鉄道ヘッドの回転 | ° | ±30° | ±30° | ±30° | ±30° |
| 道具の部分 | mm | 40×50 | 40×50 | 40×50 | 50×50 |
| メインモーターの動力 | クワット | 55 | 55 | 55 | 75 |
| 総寸法 | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
