プロダクト細部
起源の場所: 河南、中国
ブランド名: BAISHUN MACHINERY, BAISHUN MACHINERY
証明: CE/ISO9001
モデル番号: CK5235
文書: 製品説明書 PDF
支払及び船積みの言葉
価格: $76,000.00/sets 1-4 sets
パッケージの詳細: 1湿らないようにプラスチックで包装します
2強い木製のパレットで梱包されます.
供給の能力: 20組のセット/セット每の 月
最大 作業部品の長さ (mm): |
3500 |
最大 スピンドル速さ (rp.m): |
50回転/m |
機械加工能力: |
中途半端 |
スピンドル・ボー ((mm): |
130 |
ベッドの幅 (mm): |
250mm |
スピンドルモーターの電源 (kW): |
30 |
スピンドル数: |
対 |
最大回転長さ (mm): |
3500 |
軸数: |
2 |
移動 (X軸): |
750のmm |
移動 (Z軸): |
1800のmm |
定位精度 (mm): |
±0005 |
繰り返し可能性 (X/Y/Z) (mm): |
±0005 |
サイズ (L*W*H): |
3950*6300*4350mm |
電圧: |
380V |
CNC制御システム: |
GSK,シメンス,ファヌック |
Toolpostのブランド: |
HONGDA |
ツール・ポスト・ステーション: |
4 |
体重 (kg): |
35000 |
製品名: |
ユニバーサル・CNC垂直回転機 |
作業部品の最大重量:: |
8000kg |
最大 作業部品の長さ (mm): |
3500 |
最大 スピンドル速さ (rp.m): |
50回転/m |
機械加工能力: |
中途半端 |
スピンドル・ボー ((mm): |
130 |
ベッドの幅 (mm): |
250mm |
スピンドルモーターの電源 (kW): |
30 |
スピンドル数: |
対 |
最大回転長さ (mm): |
3500 |
軸数: |
2 |
移動 (X軸): |
750のmm |
移動 (Z軸): |
1800のmm |
定位精度 (mm): |
±0005 |
繰り返し可能性 (X/Y/Z) (mm): |
±0005 |
サイズ (L*W*H): |
3950*6300*4350mm |
電圧: |
380V |
CNC制御システム: |
GSK,シメンス,ファヌック |
Toolpostのブランド: |
HONGDA |
ツール・ポスト・ステーション: |
4 |
体重 (kg): |
35000 |
製品名: |
ユニバーサル・CNC垂直回転機 |
作業部品の最大重量:: |
8000kg |

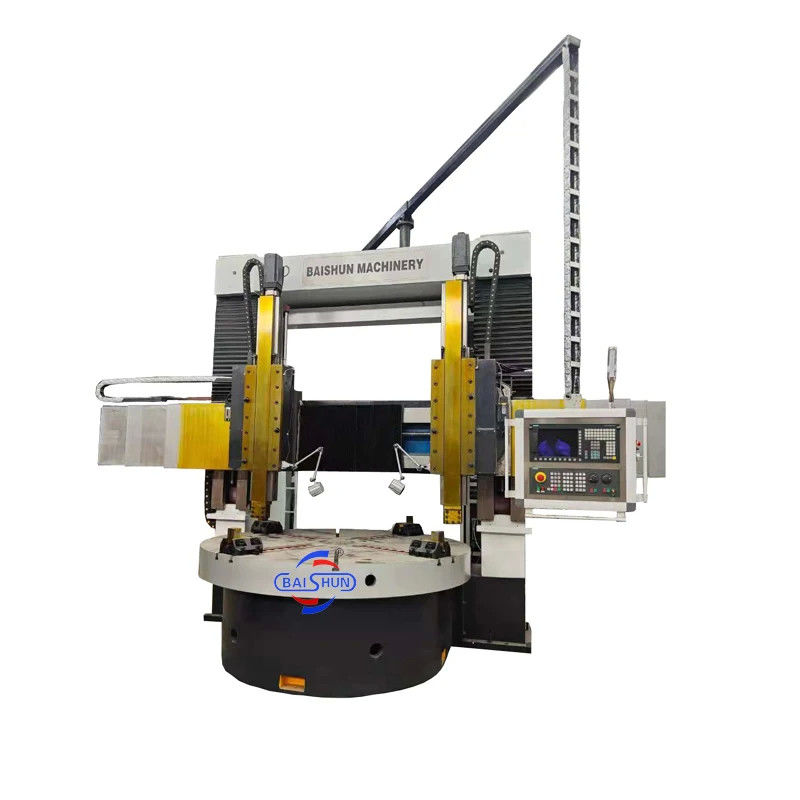

CNCユニバーサル垂直回転回転機 双列垂直回転機 CK5235
二重列垂直回転機は,新しい設計哲学と製造技術を吸収する,機械-電気-水力統合の先進的な機器です.設計の最適化方法を採用しています構造では,強い強度,高い動的および静的硬さ,高精度,重荷,高効率,長寿命各機械部品の主要な技術仕様は,関連国家規格に適合しています.
機械は,作業テーブルベース,作業テーブル,メイントランスミッションボックス,ゲントリフレーム,ビーム,ラムツールリスト,給餌ボックス,電気システム,操作ステーション,水力システム,保護装置などがあります.
ゲントリーフレーム:
ゲントリー・フレームは,左と右の垂直柱と接続梁から構成される.ゲントリーと作業台ベースをしっかりと密封することで,保護構造が形成される.ゲントリーの上部には,両軸伸縮交流モーターによって駆動される左と右のリフティングボックスがありますこれらの箱は,ギアペア,ワームギアペア,およびダブルリードスクリューとともに,垂直列のガイドレールに沿って梁の垂直移動を可能にします.
ビーム:
梁は高強度で低ストレスの鋳鉄で作られ,精密な加工のために最適な硬さ,強度,長期安定性を保証します.垂直列の前方に配置され,導線に沿って垂直に動いている梁の背面には4つの水力固定点があり,側面には道具の支架用の補給箱があります.
| 仕様 | ユニット | CK5225 | CK5231 | CK5240Q | CK5240 |
| 最大回転直径 | mm | 2500 | 3150 | 4000 | 4000 |
| 作業部品の高さ最大 | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| 作業部品の最大重量 | T | 10/20 年 | 10/20 年 | 10/20 年 | 32 |
| 作業台直径 | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| テーブル速度の範囲 | r/min | 2から63 | 2から63 | 2から63 | 2から63 |
| ステップ | 16 | 16 | 16 | 16 | |
| 作業台の最大トルク | KN.m | 63 | 63 | 63 | 100 |
| 列車の頭部を素早く横切る | mm/min | 4000 | 4000 | 4000 | 4000 |
| 右線頭 の 垂直 移動 | ノ | 35 | 35 | 35 | 40 |
| 左線頭 の 垂直 移動 | kn | 30 | 30 | 30 | 30 |
| 右線頭の距離切断力 | mm/min | 1 - 50 | 1 - 50 | 1 - 50 | 1 - 50 |
| 右線頭の距離切断力 | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| 腕の移動 | mm | 1000 | 1000 | 1000 | 1250 |
| 腕の部分 | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| 左側と右側の鉄道ヘッドの回転 | ° | ±30° | ±30° | ±30° | ±30° |
| 道具の部分 | mm | 40×50 | 40×50 | 40×50 | 50×50 |
| メインモーターの動力 | クワット | 55 | 55 | 55 | 75 |
| 総寸法 | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
