プロダクト細部
起源の場所: 河南、中国
ブランド名: BAISHUN MACHINERY
証明: CE，ISO
モデル番号: CK5235
文書: 製品説明書 PDF
支払及び船積みの言葉
価格: $76,000.00/sets 1-4 sets
パッケージの詳細: 1湿らないようにプラスチックで包装します
2強い木製のパレットで梱包されます.
供給の能力: 20組のセット/セット每の 月
最大 作業部品の長さ (mm): |
2500 |
最大 スピンドル速さ (rp.m): |
90回転/m |
機械加工能力: |
中途半端 |
スピンドル・ボー ((mm): |
105 |
ベッドの幅 (mm): |
250mm |
スピンドルモーターの電源 (kW): |
55 |
スピンドル数: |
双子 |
軸数: |
2 |
移動 (X軸): |
1900のmm |
移動 (Z軸): |
1250mm |
定位精度 (mm): |
±0005 |
繰り返し可能性 (X/Y/Z) (mm): |
±0.003 |
サイズ (L*W*H): |
6150*4400*5330mm |
電圧: |
380V |
ツール・ポスト・ステーション: |
4 |
体重 (kg): |
55000 |
製品名: |
重荷 CNC ローター 低価格 メタル ターニング 垂直ローター |
最大回転直径: |
3500mm |
ワックピースの最高高さ: |
2000mm |
最大 作業部品の長さ (mm): |
2500 |
最大 スピンドル速さ (rp.m): |
90回転/m |
機械加工能力: |
中途半端 |
スピンドル・ボー ((mm): |
105 |
ベッドの幅 (mm): |
250mm |
スピンドルモーターの電源 (kW): |
55 |
スピンドル数: |
双子 |
軸数: |
2 |
移動 (X軸): |
1900のmm |
移動 (Z軸): |
1250mm |
定位精度 (mm): |
±0005 |
繰り返し可能性 (X/Y/Z) (mm): |
±0.003 |
サイズ (L*W*H): |
6150*4400*5330mm |
電圧: |
380V |
ツール・ポスト・ステーション: |
4 |
体重 (kg): |
55000 |
製品名: |
重荷 CNC ローター 低価格 メタル ターニング 垂直ローター |
最大回転直径: |
3500mm |
ワックピースの最高高さ: |
2000mm |

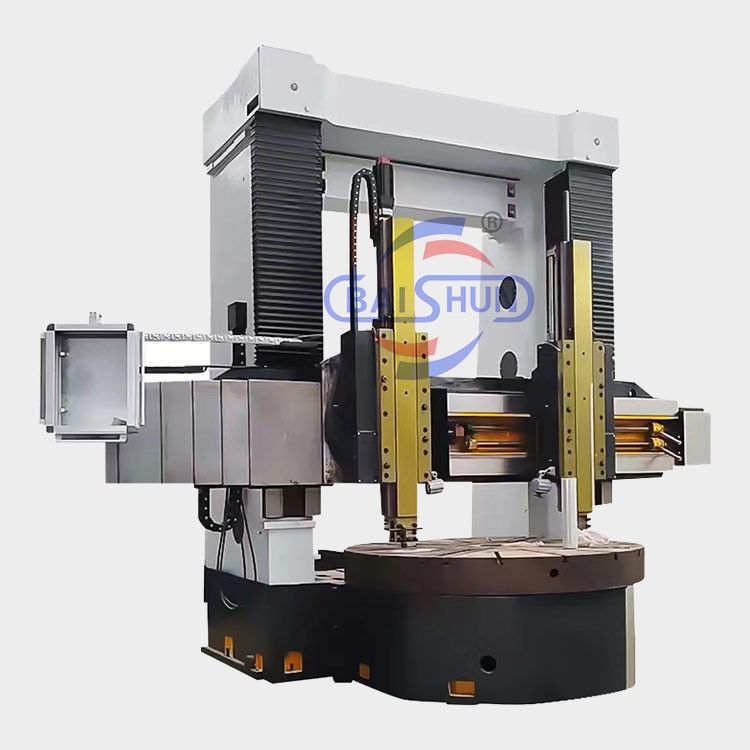

手動回転機 10トン 重量 低コストのCNC金属回転 垂直回転機
双列垂直回路は,機械的,電気的,水力学的部品を組み合わせた最先端の機器です.現代の設計原理と製造技術国内外からの最先端のコンポーネントを活用し,強固な構造を誇っています.高い静的および動的硬さ精密な加工能力,重荷容量,効率性,耐久性,信頼性の高い操作.機械部品の主要な技術仕様はすべて国家標準に適合しています.
機械は,作業テーブルベース,作業テーブル,メイントランスミッションボックス,ゲントリフレーム,ビーム,ラムツールのリスト,給餌ボックス,電気システム,操作ステーションを含む様々な部品で構成されています.水力システム防護装置も
ゲントリーフレーム:
ゲントリー・フレームは,左と右の垂直柱と接続梁から構成される.ゲントリーと作業台ベースをしっかりと密封することで,保護構造が形成される.ゲントリーの上部には,両軸伸縮交流モーターによって駆動される左と右のリフティングボックスがありますこれらの箱は,ギアペア,ワームギアペア,およびダブルリードスクリューとともに,垂直列のガイドレールに沿って梁の垂直移動を可能にします.
ビーム:
梁は高強度で低ストレスの鋳鉄で作られ,精密な加工のために最適な硬さ,強度,および長期の安定性を保証します.垂直列の前方に配置され,導線に沿って垂直に動いている梁の背面には4つの水力固定点があり,側面には道具の支架のための補給箱があります.
| 仕様 | ユニット | CK5225 | CK5231 | CK5240Q | CK5240 |
| 最大回転直径 | mm | 2500 | 3150 | 4000 | 4000 |
| 作業部品の高さ最大 | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| 作業部品の最大重量 | T | 10/20 年 | 10/20 年 | 10/20 年 | 32 |
| 作業台直径 | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| テーブル速度の範囲 | r/min | 2から63 | 2から63 | 2から63 | 2から63 |
| ステップ | 16 | 16 | 16 | 16 | |
| 作業台の最大トルク | KN.m | 63 | 63 | 63 | 100 |
| 列車の頭部を素早く横切る | mm/min | 4000 | 4000 | 4000 | 4000 |
| 右線頭 の 垂直 移動 | ノ | 35 | 35 | 35 | 40 |
| 左線頭 の 垂直 移動 | kn | 30 | 30 | 30 | 30 |
| 右線頭の距離切断力 | mm/min | 1 - 50 | 1 - 50 | 1 - 50 | 1 - 50 |
| 右線頭の距離切断力 | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| 腕の移動 | mm | 1000 | 1000 | 1000 | 1250 |
| 腕の部分 | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| 左側と右側の鉄道ヘッドの回転 | ° | ±30° | ±30° | ±30° | ±30° |
| 道具の部分 | mm | 40×50 | 40×50 | 40×50 | 50×50 |
| メインモーターの動力 | クワット | 55 | 55 | 55 | 75 |
| 総寸法 | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
