プロダクト細部
起源の場所: 河南、中国
ブランド名: BAISHUN MACHINERY
証明: CE，ISO
モデル番号: CK5235
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 1湿らないようにプラスチックで包装します2強い木製のパレットで梱包されます.
受渡し時間: 30-35の仕事日
支払条件: L/C,T/T,ウェスタンユニオン
供給の能力: 20組のセット/セット每の 月
最大 作業部品の長さ (mm): |
2500 |
最大 スピンドル速さ (rp.m): |
90回転/m |
機械加工能力: |
中途半端 |
スピンドル・ボー ((mm): |
105 |
ベッドの幅 (mm): |
250mm |
スピンドルモーターの電源 (kW): |
55 |
スピンドル数: |
対 |
軸数: |
2 |
移動 (X軸): |
1900のmm |
移動 (Z軸): |
1250mm |
定位精度 (mm): |
±0005 |
繰り返し可能性 (X/Y/Z) (mm): |
±0.003 |
サイズ (L*W*H): |
6150*4400*5330mm |
電圧: |
380V |
CNC制御システム: |
GSK |
ツール・ポスト・ステーション: |
4 |
体重 (kg): |
55000 |
製品名: |
CNC 双列垂直回転機 |
最大回転直径: |
3500mm |
ワックピースの最高高さ: |
2000mm |
最大 作業部品の長さ (mm): |
2500 |
最大 スピンドル速さ (rp.m): |
90回転/m |
機械加工能力: |
中途半端 |
スピンドル・ボー ((mm): |
105 |
ベッドの幅 (mm): |
250mm |
スピンドルモーターの電源 (kW): |
55 |
スピンドル数: |
対 |
軸数: |
2 |
移動 (X軸): |
1900のmm |
移動 (Z軸): |
1250mm |
定位精度 (mm): |
±0005 |
繰り返し可能性 (X/Y/Z) (mm): |
±0.003 |
サイズ (L*W*H): |
6150*4400*5330mm |
電圧: |
380V |
CNC制御システム: |
GSK |
ツール・ポスト・ステーション: |
4 |
体重 (kg): |
55000 |
製品名: |
CNC 双列垂直回転機 |
最大回転直径: |
3500mm |
ワックピースの最高高さ: |
2000mm |

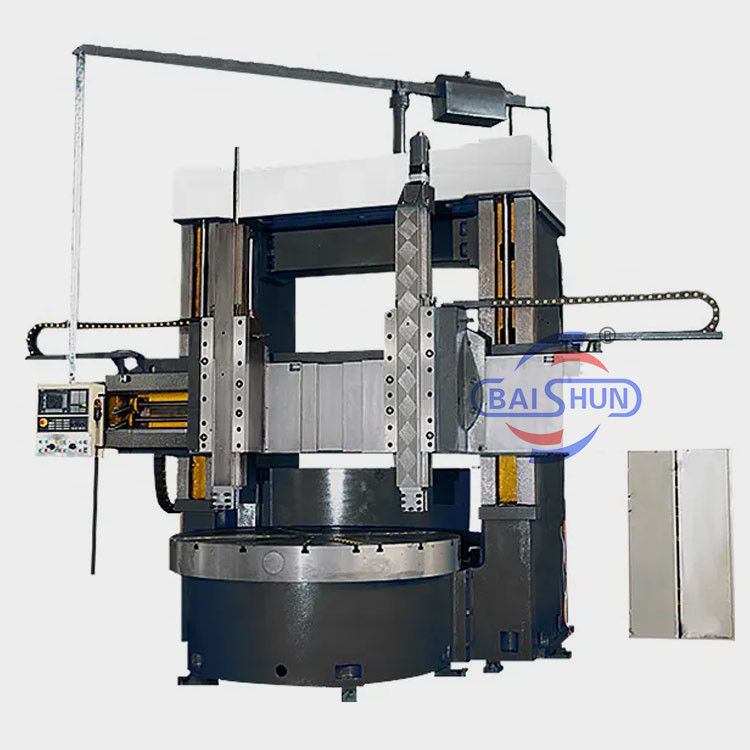

高品質の重荷垂直ターレットターネ CNCダブルコラム垂直ターネ
双列垂直回転機は,機械的,電気的,水力学的部品を組み合わせた最先端の機器です.現代の設計原理と製造技術国内外からの最先端のコンポーネントを活用し, 優れた強度を提供する堅牢な構造を誇っています.高い静的および動的硬さ精密な加工能力,重荷容量,効率性,耐久性,信頼性の高い操作.機械部品のすべての主要な技術仕様は,国家標準に準拠しています.
機械は,作業テーブルベース,作業テーブル,メイントランスミッションボックス,ゲントリフレーム,ビーム,ラムツールのリスト,給餌ボックス,電気システム,操作ステーションを含む様々な部品で構成されています.水力システム防護装置も
ガントリーフレーム
ゲントリーと作業台ベースは密封構造を形成する.ゲントリーの上部には左と右のリフティングボックスがあり,左と右のリフティングボックスは,右のリフティングボックスは,右のリフティングボックスは,左のリフティングボックスは,右のリフティングボックスは,右のリフティングボックスは,左のリフティングボックスは,右のリフティングボックスは,右のリフティングボックスは,右のリフティングボックスは,左のリフティングボックスは,右のリフティングボックスは,右のリフティングボックスは,右のリフティングボックスは,右のリフティングボックスは,右のリフティングボックスは,右のリフティングボックスは,右のリフティングボックスは,右のリフティングボックスは,右のリフティングボックスは,右のリフティングボックスは,右のリフティングボックスは,右のリフティングボックスは,右のリフティングボックスは,右のリフティングボックスは,右のリフティングボックスは,右のリフティングボックスは,右のリフティングボ双軸の伸び式交流モーターで駆動される歯車ペア,ワームと歯車ペアとダブルリードスクルーを通して,梁は左と右の列のガイドレールに沿って引き上げ運動を行う.
ビーム
ビームは,十分な硬さと強さを持つ高強度低ストレスの鉄鋳型を採用し,機械の精度が長期間の保持力と安定性を確保します.ビームは垂直列の前にあります縦柱のガイドウェイに沿って垂直移動する. 梁の背面には4つの水力固定点があります. 梁の両側には,ツールリースートの給餌箱があります.
| 仕様 | ユニット | CK5225 | CK5231 | CK5240Q | CK5240 |
| 最大回転直径 | mm | 2500 | 3150 | 4000 | 4000 |
| 作業部品の高さ最大 | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| 作業部品の最大重量 | T | 10/20 年 | 10/20 年 | 10/20 年 | 32 |
| 作業台直径 | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| テーブル速度の範囲 | r/min | 2から63 | 2から63 | 2から63 | 2から63 |
| ステップ | 16 | 16 | 16 | 16 | |
| 作業台の最大トルク | KN.m | 63 | 63 | 63 | 100 |
| 列車の頭部を素早く横切る | mm/min | 4000 | 4000 | 4000 | 4000 |
| 右線頭 の 垂直 移動 | ノ | 35 | 35 | 35 | 40 |
| 左線頭 の 垂直 移動 | kn | 30 | 30 | 30 | 30 |
| 右線頭の距離切断力 | mm/min | 1 - 50 | 1 - 50 | 1 - 50 | 1 - 50 |
| 右線頭の距離切断力 | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| 腕の移動 | mm | 1000 | 1000 | 1000 | 1250 |
| 腕の部分 | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| 左側と右側の鉄道ヘッドの回転 | ° | ±30° | ±30° | ±30° | ±30° |
| 道具の部分 | mm | 40×50 | 40×50 | 40×50 | 50×50 |
| メインモーターの動力 | クワット | 55 | 55 | 55 | 75 |
| 総寸法 | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
