プロダクト細部
起源の場所: 中国
ブランド名: BAISHUN MACHINERY
証明: ISO
モデル番号: TK6813
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD79000/Set
パッケージの詳細: 1. 外側では,私たちは湿った防止するためにプラスチックで製品を梱包します. 2. 機械の外側では,強い木製のパレットで梱包されます. 3. パッケージの要件がある場合,詳細要件に基づいてカスタマイズ
受渡し時間: 4ヶ月
支払条件: L/C,T/T,ウェスタンユニオン
供給の能力: 10セット/セット/月
製品名: |
ポジティブハンギングヘッドストック平面型CNC金属フレッシングマシンサービスシステム |
タイプ: |
TK6813 |
紡錘穴: |
130MM |
RAM サイズ: |
380×420 |
テーブルの負荷能力: |
10000kgから40000kg |
機能: |
掘削と磨き |
適用する: |
金属加工 |
色: |
カスタマイズ |
製品名: |
ポジティブハンギングヘッドストック平面型CNC金属フレッシングマシンサービスシステム |
タイプ: |
TK6813 |
紡錘穴: |
130MM |
RAM サイズ: |
380×420 |
テーブルの負荷能力: |
10000kgから40000kg |
機能: |
掘削と磨き |
適用する: |
金属加工 |
色: |
カスタマイズ |

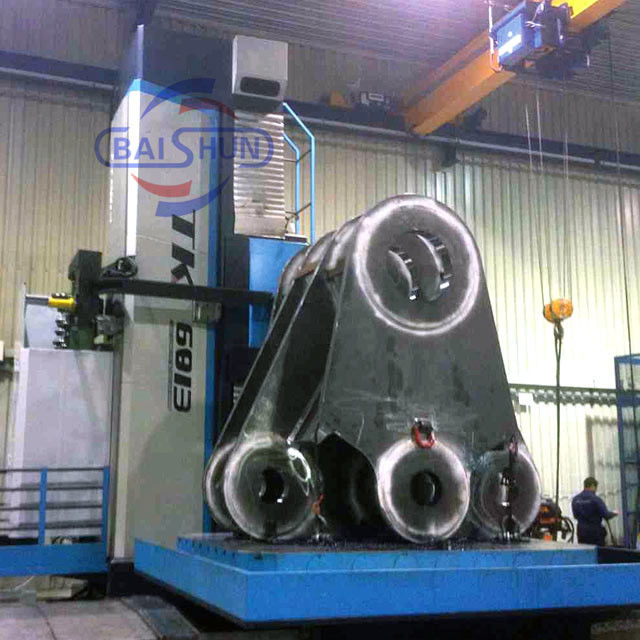

TK6813 CNC平板掘削とフライリングマシンは,大きなトルク,高効率,高硬さ,高度な機能を持つ機械ツールの一種です. ユーザーの要求に応じて,異なるシステムで異なる精度,異なるターンテーブルサイズ,異なる仕様の異なるグレードの機械ツールを形成することができます. 最も広範な使用を持つ汎用的な機械ツールの種類です.大量で幅広い機器の1つに属する. その作業性能は主に掘削とフライディングであり,また,掘削,リミング,フライディングおよび他のプロセスに使用することができます. それは特に多孔部品の加工に適しています.正確なピッチ要求を持つ箱状の部品作業台が1回クランプされた後,自動でフライディング,掘削,掘削,リミング,フライリング,タッピングなどのプロセスを完了します.それは5軸制御を実現することができます.四軸接続機械の加工能力を拡大するために,フレーシングヘッド,フラットターニングプレート,その他のアクセサリー.
機械の四つの線形運動軸は次のとおりである.
TK68CNC平面型掘削機とフレーズ機:
| ポイント | ユニット | TK6813 | TK6816 |
| スピンドル直径 | mm | 130 | 160 |
| スピンドル・コーナー | ISO 50 | ISO 50 | |
| マックス スピンドル速度 | rpm | 2〜1500 | 2〜1000 |
| モーターパワー・サーボ | KW | 22/30 | 30/40 |
| テーブルの負荷能力 | キロ | 10000-4万 | 20000-6万 |
| テーブルサイズ | mm | 1400*1600 1600*1800 1800*2000 年 2000*2500 |
1400*1600 1600*1800 1800*2000 年 2000*2500 2500*3000 |
| テーブル -X軸の横移動 | mm | 3000 ((op: 4m, 5m) | 40オープ: 4m,5m |
| スピンドルヘッドの垂直移動ストック-Y軸 | mm | 2000 ((op: 3m, 4m) | 2000 ((op: 3m, 4m) |
| 経緯の移動スピンドル-Z軸 | mm | 700 | 1000 |
| Tラベルコラム-V軸 | mm | 1600 | 2000 |
| テーブル回転インデックスB軸 | ° | 360 | 360 |
| テーブルXの移動速度 | mm/min | 0.5~6000 | 0.5~6000 |
| ツール誌 | pcs | 40/60 | 40/60 |
TK69CNC床型掘削加工機械:
| ポイント | ユニット | TK6913 | TK6916 | TK6920 | TK6926 |
| スピンドル直径 | mm | 130 | 160 | 200 | 260 |
| スピンドル・コーナー | ISO | 50 | 50 | 60 | 60 |
| マックス スピンドル速度 | rpm | 1500 ((Op:3000) | 1200 ((Op:2000) | 1000 ((Op:2000) | 1000O ((op:1500) |
| モーターパワー・サーボ | KW | 30 | 55 | 75 | 110 |
| 掘削 スピンドルとラムの総移動 | mm | 1500 | 2400 | 2400 | 3200 |
| ラムセクションの大きさ | mm | 380*420 | 480*520 | 480*520 | 620*740 |
| 列の移動 -X軸 | mm | 4000 ((op:5-15m) | 6000 (op:7-20m) | 6000 (op:7-20m) | 8000 (op:9-20m) |
| スピンドルヘッドのY軸の垂直移動 | mm | 2000 ((op: 3m) | 3000 ((op: 4m, 5m) | 3000 ((op: 4m, 5m) | 3000 ((op: 4m, 5m) |
| クローム-Z軸の経度移動 | mm | 700 | 1200 | 1200 | 1600 |
| 掘削スピンドル-W軸の軸移動 | mm | 800 | 1200 | 1200 | 1600 |
| B について軸のトーション度 | ° | 360 | |||
| ツール誌 | pcs | 40/60 | 40/60 | 40/60 | 40/60 |
| 作業台のサイズ | mm | 1200*1400, 1400*1600, 1600*1800, 1800*2000, 2000*2500, 2500*3000, 3000*3500, 3500*4000, 4000*4500, 4500*5000 (カスタマイズ可能) | |||
| CNCシステム | SIEMENS/FANUC (顧客の要求に応じて供給できる) | ||||
TK65CNC平面型掘削機とフレーズ機:
| ポイント | ユニット | TK6511 | TK6513 | TK6516 |
| スピンドル直径 | mm | 110 | 130 | 160 |
| スピンドル・コーナー | ISO 50 | ISO 50 | ISO 50 | |
| マックス スピンドル速度 | rpm | 10〜2000年 | 2〜2000年 | 2〜1500 |
| モーターパワー・サーボ | KW | 17/22.5 | 22/30 | 30/40 |
| テーブルの負荷能力 | キロ | 6000 | 10000 | 20000 |
| テーブルサイズ | mm | 1200*1400 1400*1600 |
1400*1600 1600*1800 |
1400*1600 1600*1800 1800*2000 年 |
| テーブル -X軸の横移動 | mm | 2000 ((op: 3m, 4m) | 2000 ((op: 4m, 5m) | 25オープ: 4m,5m |
| スピンドルヘッドの垂直移動ストック-Y軸 | mm | 1500 ((op: 2m, 3m) | 2000 ((op: 3m, 4m) | 2000 ((op: 3m, 4m) |
| 経緯の移動 スピンドル-Z軸 | mm | 600 | 800 | 1000 |
| Tラベル コラム-V軸 | mm | 1200 | 1600 | 1600 |
| テーブル回転インデックスB軸 | ° | 360 | 360 | 360 |
| テーブルXの移動速度 | mm/min | 5000 | 0.5~6000 | 0.5~6000 |
| ツール誌 | pcs | 40/60 | 40/60 | 40/60 |
TK61 CNC テーブル型 水平式掘削・磨削回転機:
| ポイント | ユニット | TK6111 | TK6113 |
| テーブルサイズ | mm | 1250*1400 | 1400*1600 |
| スピンドル直径 | mm | 110 | 130 |
| X 旅行 | mm | 1800年から2000年 | 1800年から2000年 |
| Y 旅行 | mm | 1200~1600年 | 1200~1600年 |
| Z 旅行 | mm | 1200~1600年 | 1200〜2000年 |
| W 旅行 | mm | 600 | 800 |
| Tスロット | mm(W*距離) | 22*125 | 22*125 |
| 最大積載容量 | KG | 5000 | 8000 |
| マックス 退屈な日 | mm | 240/250 | 300 |
| 速い移動速度 | M についてm/min | 3000 | 3000 |
| CNCシステム | mm | シメンス/ファヌック | |
| 定位精度 (X/Y/Z軸) | mm | 0.03/0.03/003 | 0.03/0.03/003 |
| 機械のサイズ | mm | 6300*3900*3700 | 6500*4200*3900 |
| 機械の重量 | KG | 25000 | 32000 |
ヘナン・ベイシュン機械設備株式会社 (Henan Baishun Machinery Equipment Co.,Ltd) は,CNC床型掘削機,CNC平面型掘削機,CNCガントリー型掘削機のプロメーカーです.
原子力発電,風力発電,水力発電設備産業,鍛造,プレッシング機器産業などほんの少しだけ.
専門的な職業の概念に一致して掘削機械の開発と研究に集中するために私たちの会社内のすべてのリソースと多くのエリートを引き合わせることができました長い年月間の努力の結果,我々は,設計,開発,検査,製造の最高の能力を持っている すべてのシリーズCNCとデジタル読み取り掘削機械. さらに,私たちの製品は,認識され,ISO9001品質システムと欧州の認証によって認証されています.
1最適な機械をどうやって選べますか?
A: あなたは自分で正確なモデルを選択することができます. または,あなたの仕様を私たちに伝えることができます.
また,製品図も送ってください. そして,私たちはあなたにとって最も適したマシンを選択します.
.
2いつ配達する?
A: 選択した機械とモデルによって異なります. 大抵は2ヶ月~4ヶ月です.正確な配達時間を確認するためにメッセージやメールを送信してください.私たちの製造は非常に高度な近代化です ブランドはグローバル市場を位置づけています
3. 品質保証と 完ぺきな販売後サポートを 提供するか?
A:そうだ機械は12ヶ月保証されています.
必要に応じて現場設置運用,技術指導,販売後のメンテナンスのサポート
4支払い条件は?
A: T/T 注文時に30%の手数料,出荷前に70%の残金;
5MOQは何ですか?
A: 1 セット (低コストの機械は 1 セット以上になります)
6保証はどう?
A: その通り機械は12ヶ月保証されています.
必要に応じて現場設置
運用,技術指導,販売後のメンテナンスのサポート
7問題を解決するためにメールで対応できます. メールの対応は,
A: ビデオ技術サポート,オンラインサービス,私たちは24時間以内にあなたに答えることができます.
我々は直接販売機械メーカーで 取引会社ではありません
最高価格で高品質な製品を提供できます
