プロダクト細部
起源の場所: ヘナン,中国
ブランド名: BAISHUN MACHINERY
証明: CE/ISO9001
モデル番号: CK5116
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1 セット
価格: negotiable
パッケージの詳細: 輸出 標準 木製ケース パッケージ または 顧客との交渉
受渡し時間: 45 営業日
支払条件: L/C,T/T,ウェスタンユニオン
供給の能力: 20セット/セット/月
製品名: |
自動垂直回転床 |
機械の種類: |
CK5116 |
最大回転直径 (mm): |
1600 |
作業部品の最高高さ (mm): |
1200 |
作業台のサイズ (mm): |
1400 |
作業部品の最大重量: |
3.2tons |
スピンドル数: |
シングル |
電圧: |
380V |
キーワード: |
垂直回転回転機 |
関数: |
金属加工 |
製品名: |
自動垂直回転床 |
機械の種類: |
CK5116 |
最大回転直径 (mm): |
1600 |
作業部品の最高高さ (mm): |
1200 |
作業台のサイズ (mm): |
1400 |
作業部品の最大重量: |
3.2tons |
スピンドル数: |
シングル |
電圧: |
380V |
キーワード: |
垂直回転回転機 |
関数: |
金属加工 |
中国のホットセール多目的 CNC 垂直旋盤は、非鉄金属、非鉄金属、および部分的な非金属材料の加工に適しており、端面、内面および外面円筒面、内面および外面円錐面の旋削加工、穴の穴あけ、拡張、リーマ加工を実現できます。 主な伝達はスピンドル AC サーボモーター、油圧ギアチェンジ、2 ギア無段階速度調整によって駆動されます。 ワークテーブルは手動 4 ジョーシングルムーブメントチャックです。
主な特徴:
1. CNC 垂直旋盤、CNC システムは Siemens 828DD システムを使用し、垂直ツールポストがあり、最大加工直径はシングルカラム垂直旋盤の 1600mm から 2600mm です。 CK5116 タイプの場合、テーブル直径は 1400mm で設計されており、標準の最大加工高さは 1200mm です。
2. 伝達装置は 4 速無段階伝達であり、便利で敏感で信頼性があります。
3. システムに設定されており、すべてのギアは 40Cr 研削ギアを使用しており、高い回転精度と低ノイズという特徴があります。
4. この機械は、非鉄金属、黒色金属、および非金属材料の高速鋼工具および超硬切削工具の加工に適しています。 機械では、平面の内面および外面の旋削、あらゆる種類のフック面、内面および外面の円錐面、ねじ、切削スロット、切削などのプロセスを完了できます。
機械パラメータ
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
垂直ツールレストの最大旋削直径 (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
ワークテーブルの直径 (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
ワークピースの最大高さ (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
ワークピースの最大重量 (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
ワークテーブル回転速度の範囲 (rpm) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
送りシリーズ |
無段階 |
無段階 |
無段階 |
無段階 |
無段階 |
無段階 |
|
ツールレスト送りの範囲 (mm/分) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
クロスビーム移動量 (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
ツールレストの水平移動量 (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
ツールレストの垂直移動量 (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
|
カッターバーの断面サイズ (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
主モーター出力 (kw) |
11 |
15 |
22 |
15 |
30 |
30 |

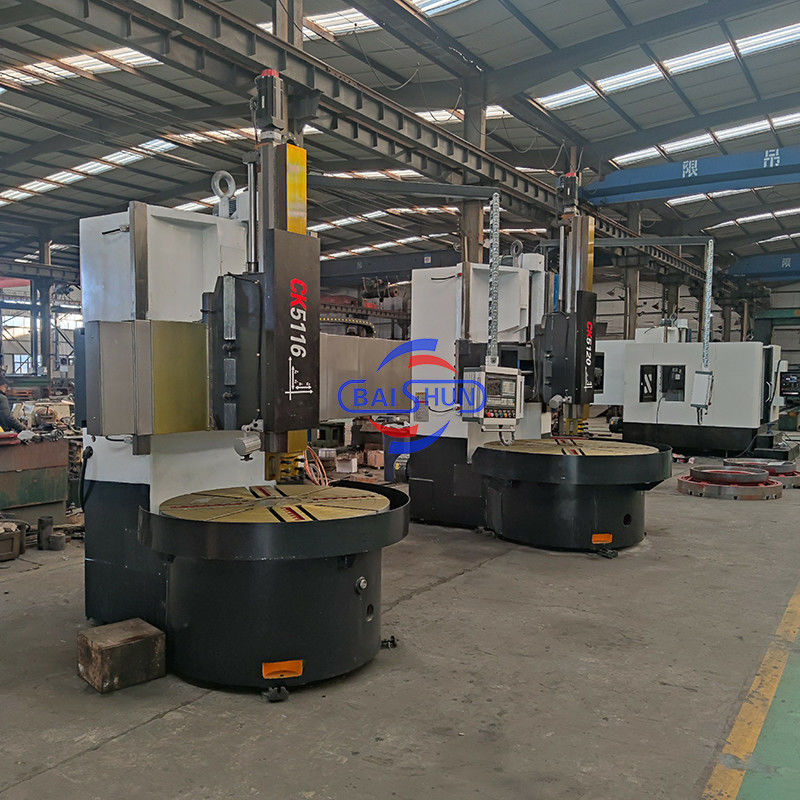

詳細な機械写真:
発送と配送:
詳細と仕様については、以下にお問い合わせください:
