プロダクト細部
起源の場所: ヘナン,中国
ブランド名: BAISHUN MACHINERY
証明: CE/ISO9001
モデル番号: CK5116
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1 セット
価格: negotiable
パッケージの詳細: 輸出 標準 木製ケース パッケージ または 顧客との交渉
受渡し時間: 45 営業日
支払条件: L/C,T/T,ウェスタンユニオン
供給の能力: 20セット/セット/月
Product Name: |
垂直回転機 |
機械の種類: |
CK5116 |
最大回転直径 (mm): |
1600 |
作業部品の最高高さ (mm): |
1200 |
作業台のサイズ (mm): |
1400 |
作業部品の最大重量: |
3.2tons |
スピンドル数: |
シングル |
電圧: |
380V |
キーワード: |
垂直回転機 |
関数: |
金属加工 |
Product Name: |
垂直回転機 |
機械の種類: |
CK5116 |
最大回転直径 (mm): |
1600 |
作業部品の最高高さ (mm): |
1200 |
作業台のサイズ (mm): |
1400 |
作業部品の最大重量: |
3.2tons |
スピンドル数: |
シングル |
電圧: |
380V |
キーワード: |
垂直回転機 |
関数: |
金属加工 |

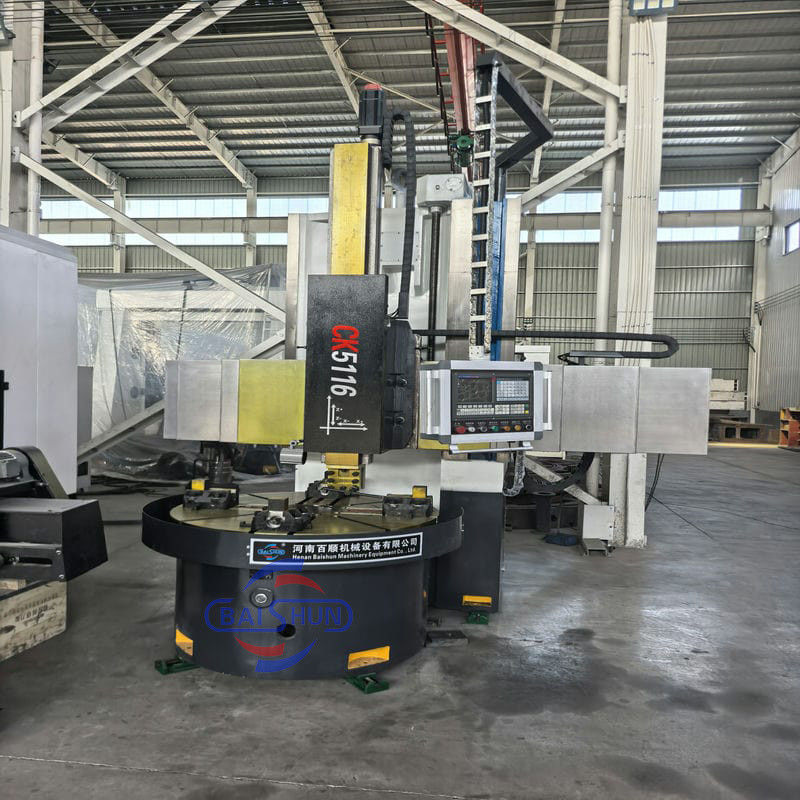

中国ホットセール多目的CNC立旋盤は、非鉄金属、非鉄金属、および部分的な非金属材料の加工に適しており、端面、内面および外面円筒面、内面および外面円錐面の旋削加工、穴の穴あけ、拡張、リーマ加工を実現できます。 主な伝動は主軸ACサーボモーター、油圧ギヤチェンジ、2速無段階速度調整によって駆動されます。 ワークテーブルは手動4ジョーシングルムーブメントチャックです。
主な特徴:
1. CNC立旋盤、CNCシステムはSiemens 828DDシステムを使用し、垂直ツールポストがあり、最大加工径はシングルコラム立旋盤の1600mmから2600mmです。 CK5116タイプの場合、テーブル径は1400mmで設計されており、標準の最大加工高さは1200mmです。
2. 伝動装置は4速無段階伝動で、便利で敏感で信頼性があります。
3. システムに設定されており、すべてのギアは40Cr研削ギアを使用しており、高い回転精度と低騒音という特徴があります。
4. この機械は、非鉄金属、黒色金属、および非金属材料の高速鋼工具および超硬切削工具の加工に適しています。 機械では、次のプロセスを完了できます。平面の内面と外面円筒面の旋削、あらゆる種類のフック面、内面と外面円錐面、ねじ、切削スロット、切削。
機械パラメータ
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
垂直ツールレストの最大旋削直径（mm） |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
ワークテーブルの直径（mm） |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
ワークピースの最大高さ（mm） |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
ワークピースの最大重量（kg） |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
ワークテーブル回転速度の範囲（rpm） |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
送りシリーズ |
無段階 |
無段階 |
無段階 |
無段階 |
無段階 |
無段階 |
|
ツールレスト送り範囲（mm/min） |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
クロスビームトラベル（mm） |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
ツールレストの水平トラベル（mm） |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
ツールレストの垂直トラベル（mm） |
450 |
500 |
650 |
750 |
800 |
800 |
|
カッターバーの断面サイズ（mm） |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
主モーター出力（kw） |
11 |
15 |
22 |
15 |
30 |
30 |
詳細な機械写真:
