プロダクト細部
起源の場所: ヘナン,中国
ブランド名: BAISHUN MACHINERY
証明: CE/ISO9001
モデル番号: CK5116
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 輸出 標準 木製ケース パッケージ または 顧客との交渉
受渡し時間: 45 営業日
支払条件: L/C,T/T,ウェスタンユニオン
供給の能力: 20セット/セット/月
製品名: |
金属のためのCNC垂直回路機械 |
機械の種類: |
CK5116 |
最大回転直径 (mm): |
1600 |
作業部品の最高高さ (mm): |
1200 |
作業台のサイズ (mm): |
1400 |
作業部品の最大重量: |
3.2tons |
スピンドル数: |
シングル |
電圧: |
380V |
キーワード: |
金属のための回転機 |
機能: |
金属加工 |
製品名: |
金属のためのCNC垂直回路機械 |
機械の種類: |
CK5116 |
最大回転直径 (mm): |
1600 |
作業部品の最高高さ (mm): |
1200 |
作業台のサイズ (mm): |
1400 |
作業部品の最大重量: |
3.2tons |
スピンドル数: |
シングル |
電圧: |
380V |
キーワード: |
金属のための回転機 |
機能: |
金属加工 |
中国ホットセール多目的CNC垂直旋盤は、非鉄金属、非鉄金属、および部分的な非金属材料の加工に適しており、端面、内面および外面円筒面、内面および外面円錐面の旋削加工、穴の穴あけ、拡張、リーマ加工を実現できます。 主なトランスミッションは、スピンドルACサーボモーター、油圧ギアチェンジ、2つのギア無段階速度調整によって駆動されます。 ワークテーブルは手動4ジョーシングルムーブメントチャックです。
主な特徴:
1. CNC垂直旋盤、CNCシステムはSiemens 828DDシステムを使用し、垂直ツールポストがあり、最大加工直径は1600mmから2600mmのシングルコラム垂直旋盤です。 CK5116タイプの場合、テーブル直径は1400mmで設計されており、標準の最大加工高さは1200mmです。
2. トランスミッションデバイスは4速無段階トランスミッションで、便利で敏感で信頼性があります。
3. システムに設定されており、すべてのギアは40Cr研削ギアを使用しており、高い回転精度と低ノイズという特徴があります。
4. この機械は、非鉄金属、黒色金属、および非金属材料の高速鋼工具および超硬切削工具の加工に適しています。 機械では、次のプロセスを完了できます。平面の内面と外面の旋削。あらゆる種類のフック面、内面と外面の円錐面、ねじ、切削スロット、切削。
機械パラメータ
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
最大。垂直ツールレストの旋削直径（mm） |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
ワークテーブルの直径（mm） |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
最大。ワークピースの高さ（mm） |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
最大。ワークピースの重量（kg） |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
ワークテーブル回転速度の範囲（rpm） |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
送りシリーズ |
無段階 |
無段階 |
無段階 |
無段階 |
無段階 |
無段階 |
|
ツールレストフィードの範囲（mm /分） |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
クロスビームトラベル（mm） |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
ツールレストの水平移動（mm） |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
ツールレストの垂直移動（mm） |
450 |
500 |
650 |
750 |
800 |
800 |
|
カッターバーのセクションサイズ（mm） |
30 * 40 |
30 * 40 |
30 * 40 |
30 * 40 |
30 * 40 |
30 * 40 |
|
主モーター出力（kw） |
11 |
15 |
22 |
15 |
30 |
30 |

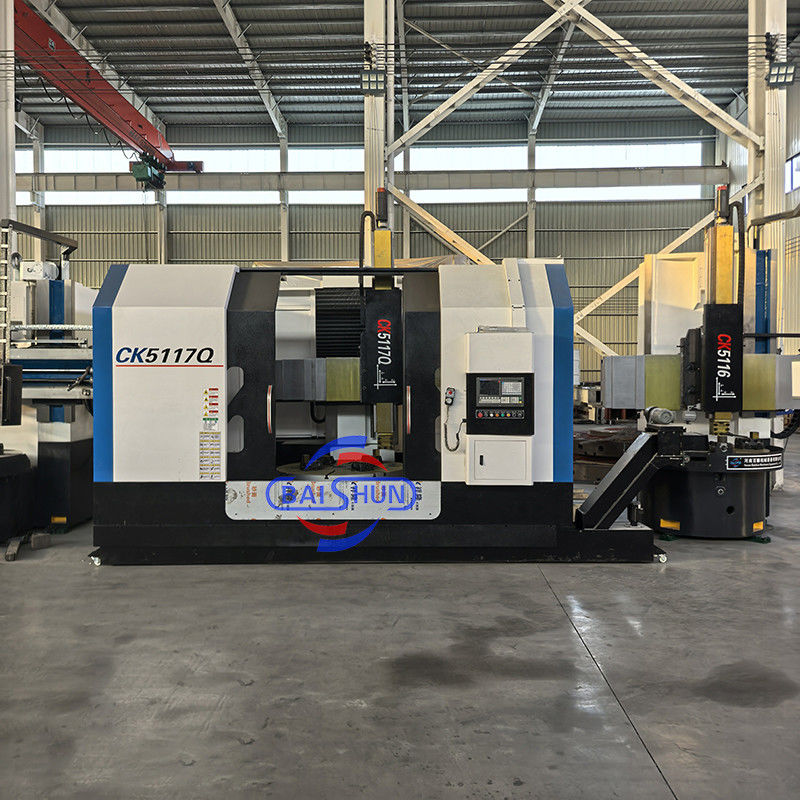

詳細な機械写真:
発送と配達:
詳細と仕様については、以下にお問い合わせください:
