プロダクト細部
起源の場所: ヘナン,中国
ブランド名: BAISHUN MACHINERY
証明: CE/ISO9001
モデル番号: CK5117
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 輸出 標準 木製ケース パッケージ または 顧客との交渉
受渡し時間: 45 営業日
支払条件: L/C,T/T,ウェスタンユニオン
供給の能力: 20セット/セット/月
製品名: |
Cnc lathes 機械ツール |
機械の種類: |
CK5117 |
最大回転直径 (mm): |
1700 |
作業部品の最高高さ (mm): |
1200 |
作業台のサイズ (mm): |
1400 |
作業部品の最大重量: |
5トン |
スピンドル数: |
シングル |
電圧: |
380V |
キーワード: |
工作機械 |
機能: |
金属加工 |
製品名: |
Cnc lathes 機械ツール |
機械の種類: |
CK5117 |
最大回転直径 (mm): |
1700 |
作業部品の最高高さ (mm): |
1200 |
作業台のサイズ (mm): |
1400 |
作業部品の最大重量: |
5トン |
スピンドル数: |
シングル |
電圧: |
380V |
キーワード: |
工作機械 |
機能: |
金属加工 |
中国で人気の多目的CNC垂直旋盤は、鉄金属、非鉄金属、および一部の非金属材料の加工に適しており、端面、内外面円筒面、内外面円錐面の旋削加工、穴の穴あけ、拡大、リーマ加工を実現できます。 主な伝達は、主軸ACサーボモーター、油圧ギアチェンジ、2つのギア無段階速度調整によって駆動されます。 ワークテーブルは手動4ジョーシングルムーブメントチャックです。
主な特徴：
1. CNC垂直旋盤、CNCシステムはSiemens 828DDシステムを使用し、垂直ツールポストがあり、最大加工直径は単列垂直旋盤の1600mmから2600mmです。 CK5116タイプの場合、テーブル直径は1400mmで設計されており、標準の最大加工高さは1200mmです。
2. 伝達装置は4速無段階伝達であり、便利で、敏感で、信頼性があります。
3. システムに設定されており、すべてのギアは40Cr研削ギアを使用しており、高い回転精度と低騒音という特徴があります。
4. この機械は、非鉄金属、黒色金属、および非金属材料の高速鋼工具および超硬切削工具加工に適しています。 機械では、平面の内外面の旋削、あらゆる種類のフック面、内外面の円錐面、ねじ、切削スロット、切削などのプロセスを完了できます。
機械パラメータ
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
垂直ツールレストの最大旋削直径（mm） |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
ワークテーブル直径（mm） |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
ワークの最大高さ（mm） |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
ワークの最大重量（kg） |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
ワークテーブル回転速度範囲（rpm） |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
送りシリーズ |
無段階 |
無段階 |
無段階 |
無段階 |
無段階 |
無段階 |
|
ツールレスト送り範囲（mm/min） |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
クロスビーム移動量（mm） |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
ツールレストの水平移動量（mm） |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
ツールレストの垂直移動量（mm） |
450 |
500 |
650 |
750 |
800 |
800 |
|
カッターバーの断面サイズ（mm） |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
主モーター出力（kw） |
11 |
15 |
22 |
15 |
30 |
30 |

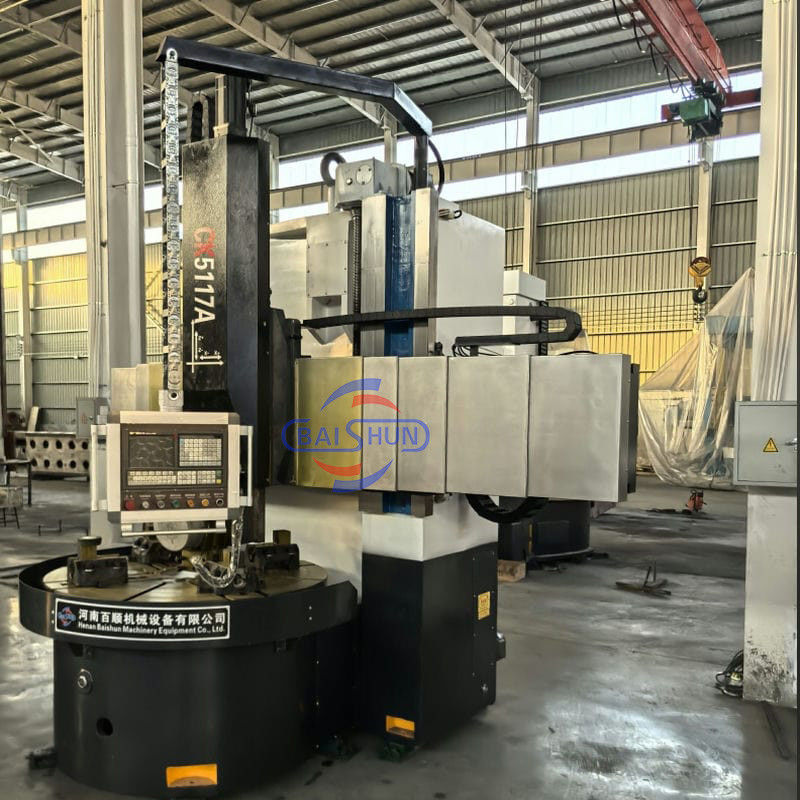

詳細な機械写真：
