プロダクト細部
起源の場所: ヘナン,中国
ブランド名: BAISHUN MACHINERY
証明: CE/ISO9001
モデル番号: CK5117
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 輸出 標準 木製ケース パッケージ または 顧客との交渉
受渡し時間: 45 営業日
支払条件: L/C,T/T,ウェスタンユニオン
供給の能力: 20セット/セット/月
製品名: |
垂直回転機 |
機械の種類: |
CK5117 |
最大回転直径 (mm): |
1700 |
作業部品の最高高さ (mm): |
1200 |
作業台のサイズ (mm): |
1400 |
作業部品の最大重量: |
5トン |
スピンドル数: |
シングル |
電圧: |
380V |
キーワード: |
垂直回転機 |
機能: |
金属加工 |
製品名: |
垂直回転機 |
機械の種類: |
CK5117 |
最大回転直径 (mm): |
1700 |
作業部品の最高高さ (mm): |
1200 |
作業台のサイズ (mm): |
1400 |
作業部品の最大重量: |
5トン |
スピンドル数: |
シングル |
電圧: |
380V |
キーワード: |
垂直回転機 |
機能: |
金属加工 |
中国ホットセール多目的CNC立旋盤は、鉄金属、非鉄金属、および部分的な非金属材料の加工に適しており、端面、内外面、円筒面、内外円錐面の旋削加工、穴の穴あけ、拡大、リーマ加工を実現できます。主駆動は主軸ACサーボモーター、油圧ギヤチェンジ、2速無段階変速によって駆動されます。ワークテーブルは手動4爪シングルムーブメントチャックです。
主な特徴:
1. CNC立旋盤、CNCシステムはSiemens 828DDシステムを使用し、垂直ツールポストがあり、最大加工径は1600mmから2600mmのシングルコラム立旋盤です。CK5116タイプの場合、テーブル径は1400mmで設計されており、標準の最大加工高さは1200mmです。
2. 伝達装置は4速無段階変速で、便利で敏感で信頼性があります。
3. システムに設定されており、すべてのギアは40Cr研削ギアを使用しており、高い回転精度と低騒音という特徴があります。
4. この機械は、非鉄金属、黒色金属、非金属材料の高速鋼工具および超硬切削工具加工に適しています。機械上で次のプロセスを完了できます。平面の内外面の旋削、あらゆる種類のフック面、内外の円錐面、ねじ、切削スロット、切削。
機械パラメータ
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
垂直ツールレストの最大旋削直径（mm） |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
ワークテーブルの直径（mm） |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
ワークの最大高さ（mm） |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
ワークの最大重量（kg） |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
ワークテーブル回転速度の範囲（rpm） |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
送りシリーズ |
無段階 |
無段階 |
無段階 |
無段階 |
無段階 |
無段階 |
|
ツールレスト送り範囲（mm/min） |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
クロスビーム移動量（mm） |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
ツールレストの水平移動量（mm） |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
ツールレストの垂直移動量（mm） |
450 |
500 |
650 |
750 |
800 |
800 |
|
カッターバーの断面サイズ（mm） |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
主モーター出力（kw） |
11 |
15 |
22 |
15 |
30 |
30 |

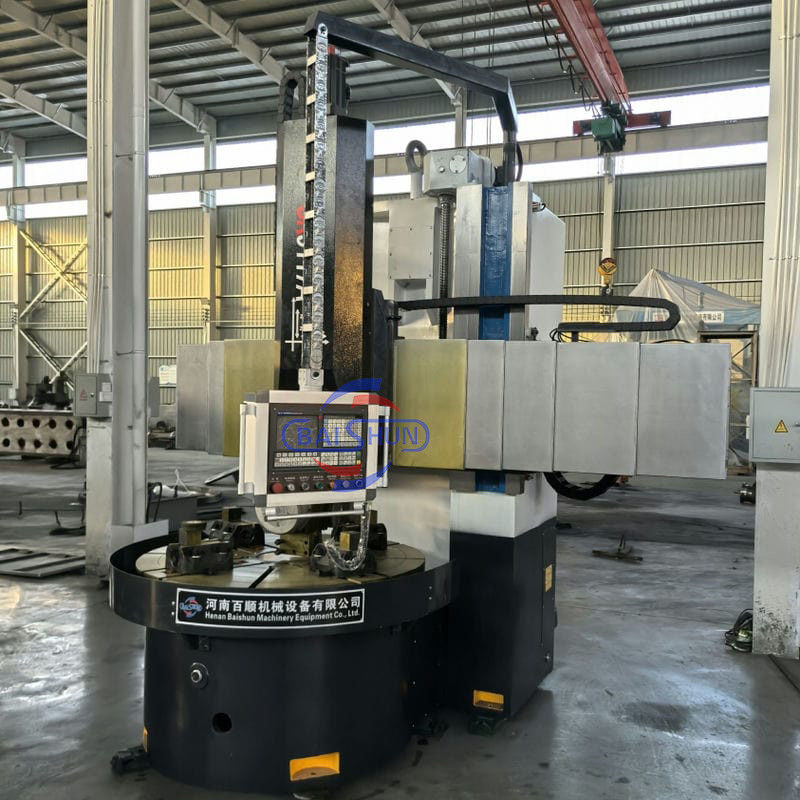

詳細な機械写真:
発送と配送:
詳細と仕様については、以下にお問い合わせください:
