プロダクト細部
起源の場所: ヘナン,中国
ブランド名: BAISHUN MACHINERY
証明: CE/ISO9001
モデル番号: CK5117
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1 セット
価格: negotiable
パッケージの詳細: 輸出 標準 木製ケース パッケージ または 顧客との交渉
受渡し時間: 45 営業日
支払条件: L/C、T/T、ウェスタンユニオン
供給の能力: 20セット/セット/月
製品名: |
金属の旋盤機械 |
マシンタイプ: |
CK5117 |
最大回転直径 (mm): |
1700 |
作業部品の最高高さ (mm): |
1200 |
作業台のサイズ (mm): |
1400 |
作業部品の最大重量: |
5トン |
スピンドル数: |
シングル |
電圧: |
380V |
キーワード: |
金属の旋盤機械 |
関数: |
金属加工 |
製品名: |
金属の旋盤機械 |
マシンタイプ: |
CK5117 |
最大回転直径 (mm): |
1700 |
作業部品の最高高さ (mm): |
1200 |
作業台のサイズ (mm): |
1400 |
作業部品の最大重量: |
5トン |
スピンドル数: |
シングル |
電圧: |
380V |
キーワード: |
金属の旋盤機械 |
関数: |
金属加工 |

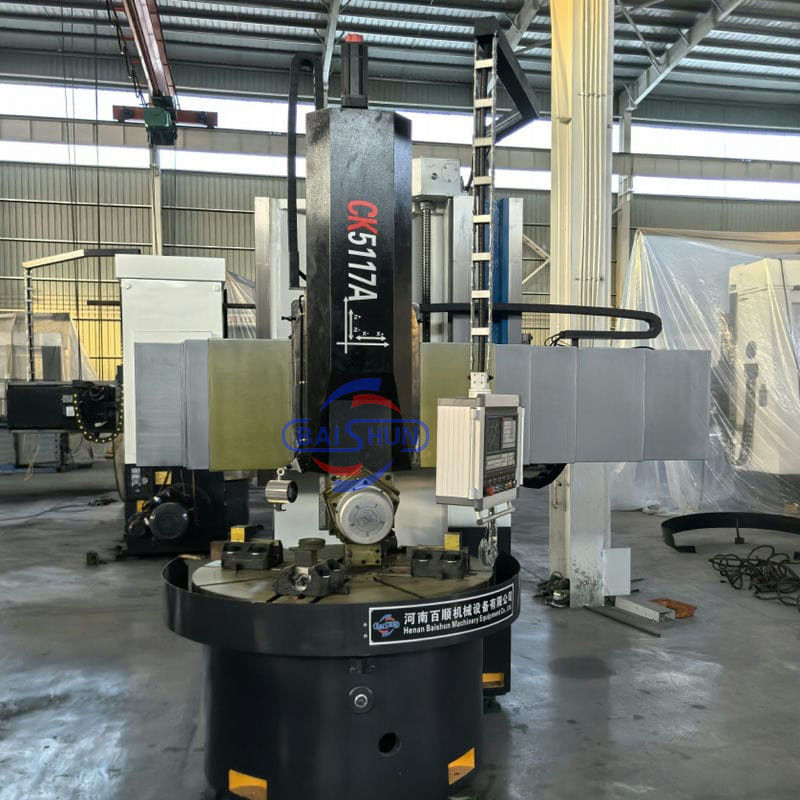

中国で人気の多目的CNC立形ターニングマシンは、鉄金属、非鉄金属、および一部の非金属材料の加工に適しており、端面、内外円筒面、内外円錐面、穴あけ、拡大、リーミングの加工を実現できます。主伝達はスピンドルACサーボモーター、油圧ギアチェンジ、2速無段階速度調整によって駆動されます。ワークテーブルは手動4爪単動チャックです。
主な特徴:
1. CNC立形旋盤、垂直工具ポストがあり、最大加工径はシングルコラム立形旋盤で1600mmから2600mmです。CK5116タイプの場合、テーブル径1400mmで設計されており、標準の最大加工高さは1200mmです。
2. 伝達装置は4速無段階変速で、便利で、感度が高く、信頼性があります。
3. システムにセットされたすべてのギアは40Cr研磨ギアを使用しており、高い回転精度と低ノイズが特徴です。
4. 本機は、非鉄金属、黒色金属、非金属材料の高速度鋼工具および超硬切削工具による加工に適しています。本機で以下の加工を完了できます：平面の内外円筒面の旋削、各種フック面、内外円錐面、ねじ、溝切り、切断。
機械パラメータ
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
垂直工具台の最大旋削径（mm） |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
ワークテーブル径（mm） |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
ワークピースの最大高さ（mm） |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
ワークピースの最大重量（kg） |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
ワークテーブル回転速度範囲（rpm） |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
送り系列 |
無段階 |
無段階 |
無段階 |
無段階 |
無段階 |
無段階 |
|
工具台送り範囲（mm/min） |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
クロスビームトラベル（mm） |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
工具台の水平トラベル（mm） |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
工具台の垂直トラベル（mm） |
450 |
500 |
650 |
750 |
800 |
800 |
|
カッターバー断面サイズ（mm） |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
主電動機出力（kw） |
11 |
15 |
22 |
15 |
30 |
30 |
詳細機械写真:
出荷と配送:
詳細および仕様については、お問い合わせください:
