家へ > 製品 > 垂直回転機 > C5240 双列手動垂直回転機 重量75KW

C5240 双列手動垂直回転機 重量75KW

プロダクト細部

起源の場所: 河南、中国

ブランド名: Baishun

証明: ISO

モデル番号: C5240

文書: 製品説明書 PDF

支払及び船積みの言葉

最小注文数量: 1セット

価格: negotiable

パッケージの詳細: 輸出標準の木製ケースパッケージ

受渡し時間: 70営業日

支払条件: T/T,L/C,ウェスタンユニオン

供給の能力: 40セット/セット/月

最もよい価格を得なさい
ハイライト:

C5240

,

手動垂直回転機

,

手動垂直回転機 75KW

製品名:
C5240 垂直回転機
タイプ:
垂直
電圧:
380V/50Hz
サイズ (L*W*H):
6680×4600×4952mm
保証:
1 年
CNC か ない か:
ない
パワー:
55/75KW
最高。回転直径:
4000mm
製品名:
C5240 垂直回転機
タイプ:
垂直
電圧:
380V/50Hz
サイズ (L*W*H):
6680×4600×4952mm
保証:
1 年
CNC か ない か:
ない
パワー:
55/75KW
最高。回転直径:
4000mm
C5240 双列手動垂直回転機 重量75KW

C5240 二列垂直重用垂直回転機 価格



この機械は,高速鉄鋼とカービッド切削ツールのためのナイフホルダーを持つ重荷の2列垂直ターンです,機械は,金属材料と合金のすべての種類の加工を満足することができます,非鉄金属内部と外側の円筒,内側と外側の円形表面,平面,弧面,すべての種類の複雑な形状の表面を完成することができます.内外環溝,粗細回転加工.

主要な特徴

1重荷垂直回転機の主要動きは,手動高低ギアシフトを通して,75Kw変速モーターによって駆動された高度周波数制御システムを採用します.2 を得ます..5 - 40回転/分 ステップレス速度
2テーブルは,鉄車の持ち運び能力を高めるために鉄道を履くプレートを鋳造亜鉛,アルミニウム,銅合金ZZnA110-5でインプレートされています.
3作業台のスピンドルには,高精度で2つのバイシリアル・ショート・シリンダルのローラーがあり,内部リングには,半径空隙を調整するための角型ローラーがあります.高精度で安定したスピンダルの動作を保証するために作業台の起動,ブレーキ,ジョギングの操作ボタンは,吊りボタンのステーションに設定されています.
4垂直ツールポストの最大振動角は+/- 30°で,内側と外側のコーン面を回すのに使用されます.
5右フィード運動は,高度な変数周波数速度調整システムを採用します.



製品詳細

名前: 作業台

作業台のスピンドルにはNN3000Kシリーズ精密ベアリングがあり,その内輪には角型穴があり,ベアリングの半径空隙を調節することによって,スピンドルの半径精度は保証できる. スピンドルガイドウェイは,スピンドルの正面の実行精度を保証するために高精度の推力ボールベアリングを採用します.ワークテーブルは手動4口チャックです.
メイントランスミッションは,スピンダルのACサーボモーターで動いて,自動ギアチェンジで,この方法でスピンダルは2つの範囲間のステップレス速度調節を得ることができます.





主要仕様

ポイント
C5240
作業テーブル直径
3150mm
作業部品の回転直径最大
4000 mm
作業部品の高さ最大
1600~3200mm
作業部品の最大重量
10/20/32 T

マックス. ツールの休憩の切断力
35000 N (右の塔)
30000 N (左ターレット)
作業台の最大トルク
63000 N•m
スピード変更範囲 (高/低)
2.5〜40回転/分
道具の休憩食用範囲 (ステップレス)
0.25〜90mm/min
線路移動
1250mm

道具の移動
横 2150 mm
垂直 1000/1250/1400/1600 mm
束の移動速度
350mm/min
ツールストールの高速移動速度
1550mm/min
マックス ツールの柱の振動角度
±30°
塔の寸法 (WxH)
40×50 mm
メインモーター電源
55/75kW (変動周波数モーター)
給電エンジン
0.75kW (変動周波数モーター)
機械の重量 (約)
43~65T

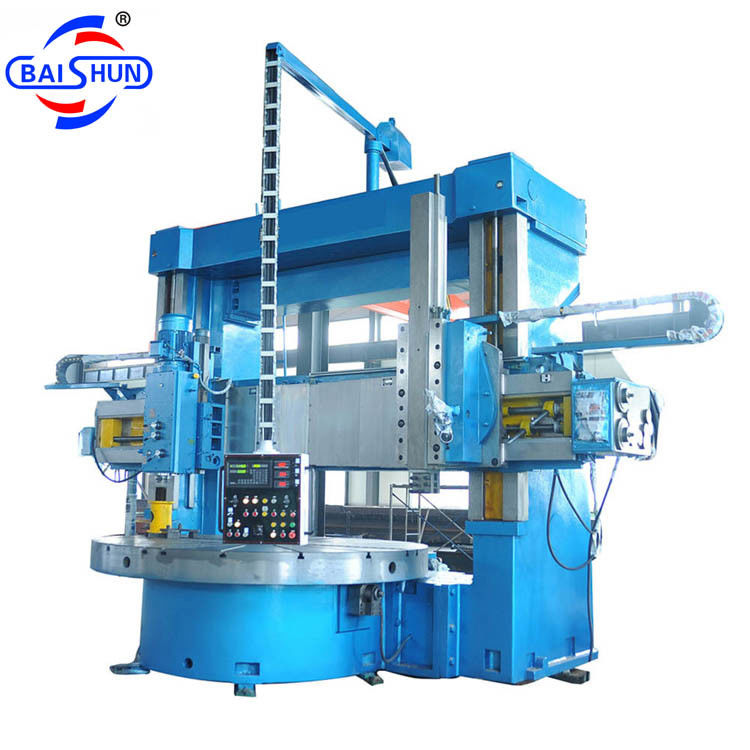

マシン画像:

C5240 双列手動垂直回転機 重量75KW 0



梱包 と 輸送

 支払条件

通常はT/T,L/Cを使います.

T/T:T/T 30%事前で,残高は配達前に検査後に支払われる

配達前に,我々は完成した機械の写真を送信し,検査のために私たちの工場に来るよう歓迎します

梱包方法

FCL&LCL輸出基準 20/40フィートコンテナ

FCL:海上利用可能なパッケージ,機械はコンテナに固定され,スペアパーツは木箱に詰め込まれます

船舶

MSK/MSC/APL/EMC/PIL など

保証

履き回る部品を除く,通常の使用で12ヶ月



私たちのサービス

1. 24数時間後 販売サービスほら郵便か電話だ

2100%の反応率です

3海外でのサービスに備えるエンジニア

4. OEMsサービス入手可能

5保証: 保証期間を超えて12ヶ月,すべてのスペアパーツは工場価格で提供されます.
