プロダクト細部
起源の場所: 河南、中国
ブランド名: Baishun
証明: ISO
モデル番号: C5225
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 輸出標準の木製ケースパッケージ
受渡し時間: 45仕事日
支払条件: T/T,L/C,ウェスタンユニオン
供給の能力: 100セット/セット/月
条件: |
新しい |
タイプ: |
垂直 |
電圧: |
380V/50Hz |
保証: |
1 年 |
オートマティックグレード: |
手帳 |
パワー: |
55kw |
最高。振動直径: |
2500mm |
キーワード: |
垂直回転機 |
条件: |
新しい |
タイプ: |
垂直 |
電圧: |
380V/50Hz |
保証: |
1 年 |
オートマティックグレード: |
手帳 |
パワー: |
55kw |
最高。振動直径: |
2500mm |
キーワード: |
垂直回転機 |

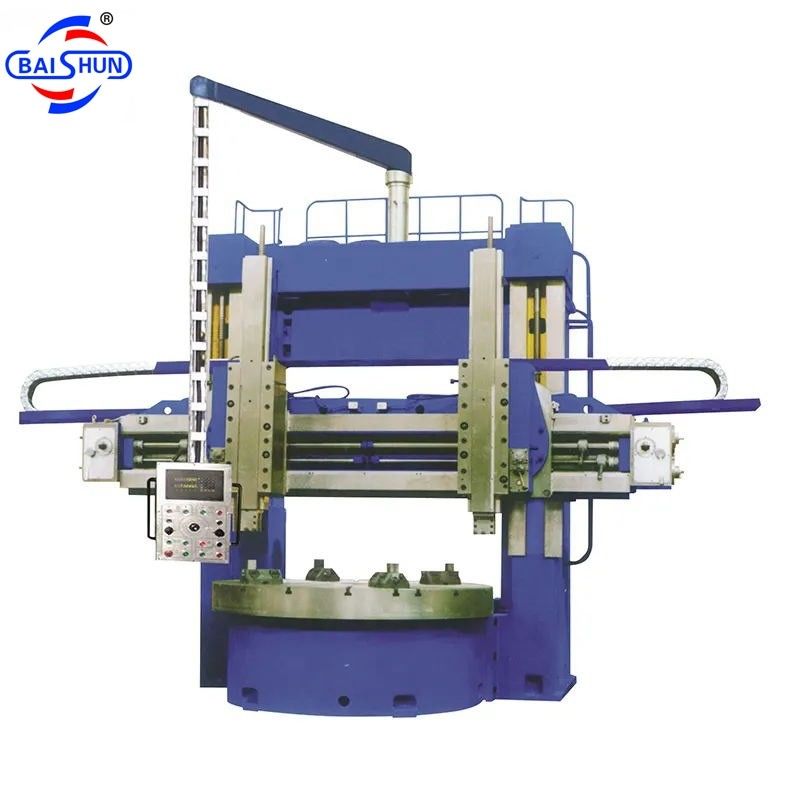

4つのチャックC5225 2500MM 双柱型CNC垂直回転機
製品説明
重用垂直回転機は,私の会社の自社開発した垂直回転機の一つで,大型汎用金属切削加工機器に属しています.この製品には高度なCADコンピュータアシスト設計技術が使用されています国内で行業関連設計と製造基準に従って
重労働垂直回転機は,大型電気モーター産業,大型ポンプバルブタイプ産業,輸送産業,およびエンジニアリング機械に特化したものです.防衛産業には,直径が4m未満の大きな作業部品の円筒形部品がある,モーターシェル,ポンプバルブシェル,ホイールハブなど,端面,内部および外部の円筒表面の回転プロセスを行うため,しかし,また,内部および外部コーンの回転加工のニーズのために跨度度 (+/-30度) と垂直ツールキャリアを使用することができます.
特徴:
1重荷垂直回転機の主要動きは,手動高低ギアシフトを通して,75Kw変速モーターによって駆動された高度周波数制御システムを採用します.2 を得ます..5 - 40回転/分 ステップレス速度
2テーブルは,鉄車の持ち運び能力を高めるために鉄道を履くプレートを鋳造亜鉛,アルミニウム,銅合金ZZnA110-5でインプレートされています.
3作業台のスピンドルには,高精度で2つのバイシリアル・ショート・シリンダルのローラーがあり,内部リングには,半径空隙を調整するための角型ローラーがあります.高精度で安定したスピンダルの動作を保証するために作業台の起動,ブレーキ,ジョギングの操作ボタンは,吊りボタンのステーションに設定されています.
4垂直ツールポストの最大振動角は+/- 30°で,内側と外側のコーン面を回すのに使用されます.
5右フィード運動は,高度な変数周波数速度調整システムを採用します.
中国製のCNCファヌークVTL機械の主要仕様
| ポイント | C(K) 5225 | C(K) 5232 | C(K) 5235 | C(K) 5240 | C(K) 5250 | C(K) 5260 |
| 作業テーブル直径 | 2250mm | 2830mm | 2830mm | 3150mm | 4500mm | 5200mm |
| 最大回転直径 | 2500mm | 3200mm | 3200mm | 4000mm | 5000mm | 6000mm |
| 作業部品の最高高さ (mm) | 1600〜2800 | 1600~3000年 | 1600~3000年 | 1600〜3200 | 2500から4200 | 2500から4500 |
| 作業部品の最大重量 | 10/20 年 | 10/20/32 年 | 10/20/32 年 | 10/20/32 年 | 32/50 | 32/50 |
| 作業台の最大トルク | 63000 N•m | 63000 N•m | 63000 N•m | 63000 N•m | 105000N•m | 105000N•m |
|
休憩食用範囲 |
0.25〜90mm/min | 0.25〜90mm/min | 0.25〜90mm/min | 0.25〜90mm/min | 0.1-1000 mm/min | 0.1000 mm/min |
| 線路移動 | 1250mm | 1250mm | 1250mm | 1250mm | 250mm | 250mm |
| ツールストップの水平移動 | 1400mm | 1750mm | 1900mm | 250mm | 2700mm | 3300mm |
| ツールストップの垂直移動 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1400/1600 | 1400/1600 |
| 線束の移動速度 (mm/min) | 350 | 350 | 350 | 350 | 380 | 380 |
| マックス ツールの柱の振動角度 | ±30° | ±30° | ±30° | ±30° | ±30° | ±30° |
| 塔の寸法 (WxHmm) | 40×50 | 40×50 | 40×50 | 40×50 | 60×65 | 60×65 |
| メインモーター電源 | 55kw | 55kw | 55kw | 55/75kw | 75kw | 75kw |
| 機械の重量 (約) | 33-38T | 36〜50T | 38〜62T | 43~65T | 92-105T | 150-200T |
機械画像
