家へ > 製品 > 垂直回転機 > VTL ローテ 垂直回転 ローテ 機械 金属 切断 heavy duty C5225

VTL ローテ 垂直回転 ローテ 機械 金属 切断 heavy duty C5225

プロダクト細部

起源の場所: 中国

ブランド名: BAISHUN

証明: ISO

モデル番号: C5225

文書: 製品説明書 PDF

支払及び船積みの言葉

最小注文数量: 1セット

価格: negotiable

パッケージの詳細: 輸出標準パッケージまたは顧客との交渉

受渡し時間: 55の仕事日

支払条件: T/T,L/C,ウェスタンユニオン

供給の能力: 1ヶ月あたりの30組のセット/セット

最もよい価格を得なさい
ハイライト:

VTL回転機

,

垂直回転回転機

,

垂直回転回路

名前:
金属切断回転のための垂直回転機
機械加工能力:
頑丈
最大回転長さ (mm):
2500のmm
スピンドルモーターの電源 (kW):
30
電圧:
380V
サイズ (L*W*H):
3700*5650*3950mm
体重 (kg):
33000kg
保証:
1 年
機械試験報告:
提供
ブランド:
バイシュン機械
名前:
金属切断回転のための垂直回転機
機械加工能力:
頑丈
最大回転長さ (mm):
2500のmm
スピンドルモーターの電源 (kW):
30
電圧:
380V
サイズ (L*W*H):
3700*5650*3950mm
体重 (kg):
33000kg
保証:
1 年
機械試験報告:
提供
ブランド:
バイシュン機械
VTL ローテ 垂直回転 ローテ 機械 金属 切断 heavy duty C5225

C5225 VTL 金属切断回転用重用垂直回転機



記述:

垂直回転機は,内部および外部のシリンダーと平面,トウモロコシの表面,および溝を回転するために設計されています.それは,鉄金属で作業する高速鋼床に適しています.非鉄金属そして金属以外の材料も

機械の主要部品は,高強度で低圧の鋳鉄材料で鋳造構造を全体的に使用して作られています.鋳造後,粗末加工後,焼却と老化処理を受けます.柱のガイドレールは精度を確保するために磨きされ,梁ガイドとラムガイドは中間周波数消化後に磨きを受けます.

一般的には,機械操作の幅広い範囲,例えばターニング,掘削,掘削,スレッドリング,磨削を行うためにプログラムされ,人間の介入が最小限である.



1耐久性を高めるため,ギアボックス内のすべてのギアが高周波消化を受けます.

2作業台には,大きな負荷容量と高い回転精度を実現する,ローリングガイドウェイの設計があります.

3垂直ツールポストは5ステーションのツールポストを装備し,高精度なラットギアディスク位置付けを使用します.

4ツール・ポストは水力バランスを利用し,横軸と垂直のフィードがスライドスクリュー駆動を使用します.

5液圧システムは,作業台潤滑のための安定した油流を確保するためにドイツの交通トランスミッション装置を装備しています.

6機械は高度な信頼性のためにPLCシステムによって制御され,電気配線は特定のプロセス要件に合わせられています.

7機械は魅力的なデザインを誇っており,ユーザの快適さと便利な操作と保守を保証しています.



仕様



モデル

C5225

C5232

C5235 について

C5240

C5250

C5260

作業テーブル直径

2250mm

2830mm

2830mm

3150mm

4500mm

5200mm

最大回転直径

2500mm

3200mm

3200mm

4000mm

5000mm

6000mm

作業部品の最高高さ (mm)

1600〜2800

1600~3000年

1600~3000年

1600〜3200

2500から4200

2500から4500

作業部品の最大重量

10/20 年

10/20/32 年

10/20/32 年

10/20/32 年

32/50

32/50

作業台の最大トルク

63000 N•m

63000 N•m

63000 N•m

63000 N•m

105000N•m

105000N•m

休憩食用範囲

0.25〜90mm/min

0.25〜90mm/min

0.25〜90mm/min

0.25〜90mm/min

0.1-1000
mm/min

0.1000 mm/min

線路移動

1250mm

1250mm

1250mm

1250mm

250mm

250mm

ツールストップの水平移動

1400mm

1750mm

1900mm

250mm

2700mm

3300mm

ツールストップの垂直移動

1000/1250/

1400/1600

1000/1250/

1400/1600

1000/1250/

1400/1600

1000/1250/

1400/1600

1400/1600

1400/1600

線束の移動速度 (mm/min)

350

350

350

350

380

380

マックス ツールの柱の振動角度

±30°

±30°

±30°

±30°

±30°

±30°

塔の寸法 (WxHmm)

40×50

40×50

40×50

40×50

60×65

60×65

メインモーター電源

55kw

55kw

55kw

55/75kw

75kw

75kw

機械の重量 (約)

33-38T

36〜50T

38〜62T

43~65T

92-105T

150-200T

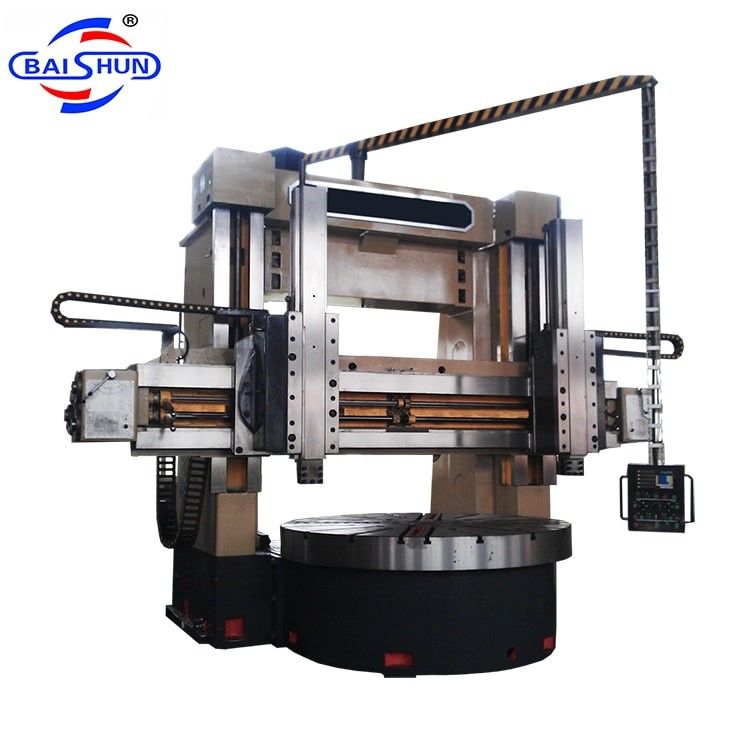

マシン写真

VTL ローテ 垂直回転 ローテ 機械 金属 切断  heavy duty C5225 0
