従来の垂直回路プロセス Cnc DROディスプレイ 高速単列

プロダクト細部

起源の場所: 中国

ブランド名: BAISHUN

証明: ISO

モデル番号: C5112

文書: 製品説明書 PDF

支払及び船積みの言葉

最小注文数量: 1セット

価格: negotiable

パッケージの詳細: 輸出標準の木製ケースパッケージ

受渡し時間: 35 営業日

支払条件: T/T,L/C,ウェスタンユニオン

供給の能力: 月 50 セット

最もよい価格を得なさい
ハイライト:

従来の垂直回転機

,

垂直回転回転器の加工

,

垂直回転機

名前:
単列垂直回転機
機械加工能力:
中途半端
最大回転長さ (mm):
1200のmm
タイプ:
縦のタイプ
スピンドルモーターの電源 (kW):
22
電圧:
380V
サイズ (L*W*H):
2360*2280*2800mm
体重 (kg):
8000のKG
ディスプレイ:
DRO ディスプレイ
オートマティック:
条約の種類
名前:
単列垂直回転機
機械加工能力:
中途半端
最大回転長さ (mm):
1200のmm
タイプ:
縦のタイプ
スピンドルモーターの電源 (kW):
22
電圧:
380V
サイズ (L*W*H):
2360*2280*2800mm
体重 (kg):
8000のKG
ディスプレイ:
DRO ディスプレイ
オートマティック:
条約の種類
従来の垂直回路プロセス Cnc DROディスプレイ 高速単列

DRO ディスプレイ コンベンションタイプ 高速単列垂直回転機

記述:



垂直回転機は,内部および外部のシリンダーと平面,トウモロコシの表面,および溝を回転するために設計されています.それは,鉄金属で作業する高速鋼床に適しています.非鉄金属そして金属以外の材料も

機械の主要部品は,高強度で低圧の鋳鉄材料で鋳造構造を全体的に使用して作られています.鋳造後,粗末加工後,焼却と老化処理を受けます.柱のガイドレールは精度を確保するために磨きされ,梁ガイドとラムガイドは中間周波数消化後に磨きを受けます.

一般的には,機械操作の幅広い範囲,例えばターニング,掘削,掘削,スレッドリング,磨削を行うためにプログラムされ,人間の介入が最小限である.



特徴:

1この汎用的な機械は様々な産業における機械加工に適しています

2メイントランスミッションはACモーターで動いて,電磁弁制御によって16段階で変更できるメインドライブ速度があります.

3ギアボックス内のすべてのギアが高周波消化により耐久性が向上します

4作業台には,大きな負荷容量と高い回転精度を実現する,ローリングガイドウェイの設計があります.

5垂直ツールポストは5ステーションのツールポストを装備し,高精度なラットギアディスク位置付けを使用します.

6ツールポストは水力バランスを利用し,横軸と垂直のフィードがスライドスクリュー駆動を使用します.

7液圧システムは,作業台潤滑のための安定した油流を確保するためにドイツの交通トランスミッション装置を装備しています.



仕様:



モデル

C518

C5112

C5116 について

C5120

C5125

マックス.ターニングダイア.

800

1200

1600

2000

2500

最大切断高さ (mm)

800

1000

1000

1250

1250

最大積載重量 (トン)

1.2

3.2

5

8

10

作業台直径 (mm)

720

1000

1400

1800

2250

作業台の速度範囲 (r/min)

30から260

6.3-200

5-160

3.2-100

2から63

作業台最大トルク (n.m)

1000

25000

32000

32000

35000

垂直ツールストップの縦移動 (mm)

650

650

800

800

1200

垂直柱の水平移動 (mm)

570

700

915

1200

1400

G.W (トーン)

7

8

12.4

17

23

サイズ (L*W*Hmm)

2080*2621

*3515

2360*2280

*2800

2830*2670

*3010

3200*2800

*3250

3300*4000

*3500

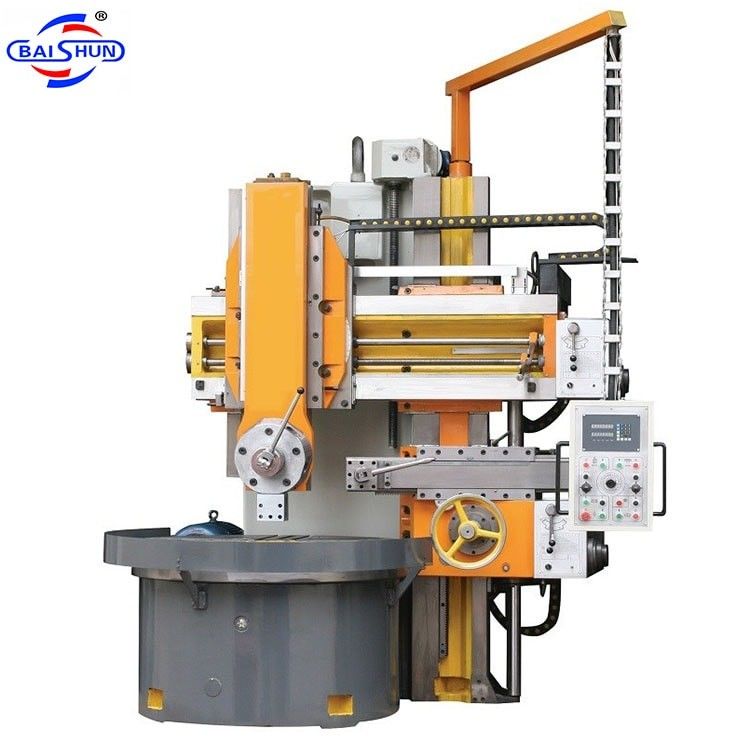

機械画像:

従来の垂直回路プロセス Cnc DROディスプレイ 高速単列 0
