家へ > 製品 > 垂直回転機 > チャック垂直 boring lathe VTL 従来の金属ターニング C5112

チャック垂直 boring lathe VTL 従来の金属ターニング C5112

プロダクト細部

起源の場所: 中国

ブランド名: BAISHUN

証明: ISO

モデル番号: C5112

文書: 製品説明書 PDF

支払及び船積みの言葉

最小注文数量: 1セット

価格: negotiable

パッケージの詳細: 輸出標準パッケージまたは顧客との交渉

受渡し時間: 45仕事日

支払条件: T/T,L/C,ウェスタンユニオン

供給の能力: 月間50セット/セット

最もよい価格を得なさい
ハイライト:

垂直掘削回機

,

垂直回転回転器

,

VTL C5112

名前:
メタルターニングラート 垂直ラート機
機械加工能力:
中間の義務
最大回転長さ (mm):
1200のmm
タイプ:
縦のタイプ
スピンドルモーターの電源 (kW):
22
電圧:
380V
サイズ (L*W*H):
2360*2280*2800mm
体重 (kg):
8000のKG
保証:
1 年
キーワード:
垂直回転機
名前:
メタルターニングラート 垂直ラート機
機械加工能力:
中間の義務
最大回転長さ (mm):
1200のmm
タイプ:
縦のタイプ
スピンドルモーターの電源 (kW):
22
電圧:
380V
サイズ (L*W*H):
2360*2280*2800mm
体重 (kg):
8000のKG
保証:
1 年
キーワード:
垂直回転機
チャック垂直 boring lathe VTL 従来の金属ターニング C5112

高精度VTL 常規金属回転回転器 垂直回転器

記述書



垂直ターニングセンターとしても知られる垂直ターニング機械は,金属部品を高精度で効率的にターニングおよび切断するために使用される機械ツールです.作業部件を保持し,回転する垂直のスピンドルがあります製造業界では,ギア,タービン,航空宇宙部品などの大きく重い部品を生産するために広く使用されています.彼らは特に高い側面比を持つ部品を回転するために有用です.

一般的な垂直回 lathes は,高精度と自動化能力を提供する,汎用的で効率的な加工ツールです.現代の製造プロセスの不可欠な要素です.



特徴:

1.この汎用的な機械は,様々な産業における機械加工に適しています.それは,内外シリンダー,コーン表面,端面の粗末加工および完成加工に使用することができます.ローブリング切断し,内部に穴を掘る

2機械の主要部品は,高強度で低圧の鋳鉄材料を用いた鋳造構造を用いて作られています.鋳造後,粗末加工後,焼却と老化処理を受けます.柱のガイドレールは精度を確保するために磨きされ,梁ガイドとラムガイドは中間周波数消化後に磨きを受けます.

3主動トランスミッションは交流モーターで動いて,主動トランスミッションの速度は電磁弁制御によって16段階で変更できます.ギアボックスのすべてのギアが耐久性向上のために高周波消化を受けます.

4作業台には,大きな負荷容量と高い回転精度を実現する,ローリングガイドウェイの設計があります.

5垂直のツールポストは,5つのステーションのツールポストを装備し,高精度なラットギアディスク位置付けを使用します. ツールポストは水力バランスを使用します.縦横の電源で,スライドスクリュー駆動装置を使用するツールの柱は,3ph ACモーターで動いており,スライディングガイドレール型ガイドウェイを搭載し,スムーズな動作のために高強度PTFEソフトベルトを搭載している.

6液圧システムは,作業台の潤滑液の安定した油流を確保するためにドイツの交通トランスミッション装置を装備しています.

7機械は高度な信頼性のためのPLCシステムによって制御され,電気配線は特定のプロセス要件に合わせて調整されています.

8機械は魅力的なデザインで,ユーザの快適さと便利な操作と保守を保証します.

カスタマイズオプションには,顧客の要求に応じてデジタルディスプレイデバイスの平方ラムが含まれ,特定のニーズを満たすための追加の柔軟性を提供します.



仕様:



モデル

C518

C5112

C5116 について

C5120

C5125

マックス.ターニングダイア.

800

1200

1600

2000

2500

最大切断高さ (mm)

800

1000

1000

1250

1250

最大積載重量 (トン)

1.2

3.2

5

8

10

作業台直径 (mm)

720

1000

1400

1800

2250

作業台の速度範囲 (r/min)

30から260

6.3-200

5-160

3.2-100

2から63

作業台最大トルク (n.m)

1000

25000

32000

32000

35000

垂直ツールストップの縦移動 (mm)

650

650

800

800

1200

垂直柱の水平移動 (mm)

570

700

915

1200

1400

G.W (トーン)

7

8

12.4

17

23

サイズ (L*W*Hmm)

2080*2621

*3515

2360*2280

*2800

2830*2670

*3010

3200*2800

*3250

3300*4000

*3500

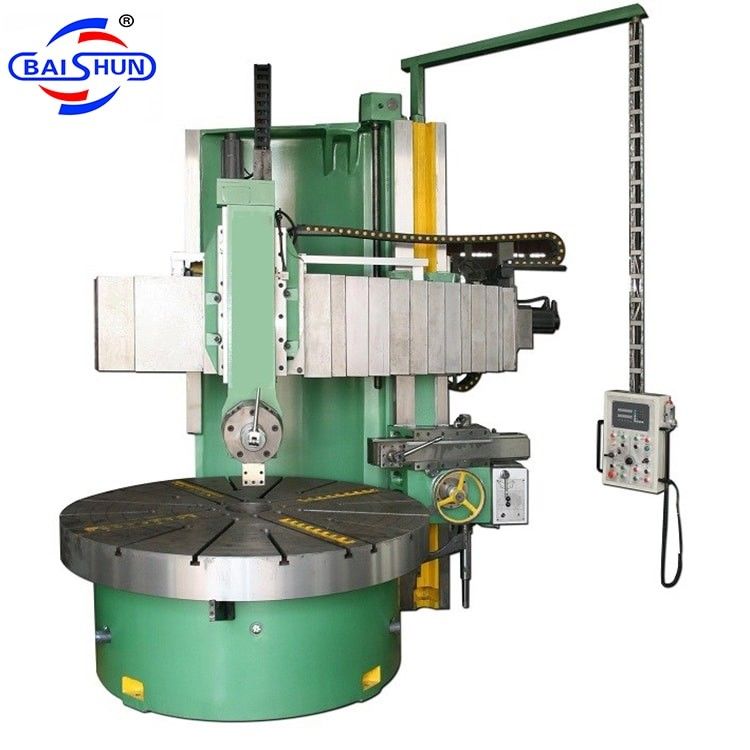

機械画像:

チャック垂直 boring lathe VTL 従来の金属ターニング C5112 0
