家へ > 製品 > 垂直回転機 > Cnc垂直回転回転機 高精度シングルスペンデル

Cnc垂直回転回転機 高精度シングルスペンデル

プロダクト細部

起源の場所: 中国

ブランド名: BAISHUN

証明: ISO

モデル番号: C5116 について

文書: 製品説明書 PDF

支払及び船積みの言葉

最小注文数量: 1セット

価格: negotiable

パッケージの詳細: 輸出標準パッケージまたは顧客との交渉

受渡し時間: 35 営業日

支払条件: T/T,L/C,ウェスタンユニオン

供給の能力: 月間50セット/セット

最もよい価格を得なさい
ハイライト:

cnc垂直回転回転機

,

CNCの縦の回転旋盤

,

垂直CNC回転機

名前:
CNC垂直回転機
機械加工能力:
中途半端
最大回転長さ (mm):
1600のmm
タイプ:
垂直
スピンドルモーターの電源:
30kw
電圧:
380V
サイズ (L*W*H):
2830*2670*3010mm
体重 (kg):
12400のkg
保証:
1 年
色:
カスタマイズ
名前:
CNC垂直回転機
機械加工能力:
中途半端
最大回転長さ (mm):
1600のmm
タイプ:
垂直
スピンドルモーターの電源:
30kw
電圧:
380V
サイズ (L*W*H):
2830*2670*3010mm
体重 (kg):
12400のkg
保証:
1 年
色:
カスタマイズ
Cnc垂直回転回転機 高精度シングルスペンデル

高精度 シングルスピンドル 重用垂直回転機

製品説明

垂直ターニングセンターとしても知られるCNC垂直ターンとは,金属部品を高精度で効率的にターニングおよび切断するために使用される機械ツールです.

作業部位を保持し,回転する垂直スピンルを持っています.製造業界では,ギア,タービン,航空宇宙部品などの大きく重い部品を生産するために広く使用されています.彼らは特に高い側面比を持つ部品を回転するために有用です.

さらに,CNC垂直 lathesは高度に自動化され,回転,掘削,掘削,スレッド,フレーシングなどの幅広い機械操作を実行するためにプログラムすることができます.人間の介入が最小限で.

総合的には,CNC垂直 lathesは,高精度と自動化能力を提供する,多角的で効率的な加工ツールです.現代の製造プロセスの不可欠な要素です.

1機械の主要部品は,高強度で低圧の鋳鉄材料を用いた鋳造構造を用いて作られています.鋳造後,粗末加工後,焼却と老化処理を受けます.柱のガイドレールは精度を確保するために磨きされ,梁ガイドとラムガイドは中間周波数消化後に磨きを受けます.

2主動トランスミッションは交流モーターで動いて,主動トランスミッションの速度は電磁弁制御によって16段階で変更できます.ギアボックスのすべてのギアが耐久性向上のために高周波消化を受けます.

3作業台には,大きな負荷容量と高い回転精度を実現する,ローリングガイドウェイの設計があります.

4垂直のツールポストは,5つのステーションのツールポストを装備し,高精度なラットギアディスク位置付けを使用します.ツールポストは水力バランスを使用します.縦横の電源で,スライドスクリュー駆動装置を使用するツールの柱は,3ph ACモーターで動いており,スライディングガイドレール型ガイドウェイを搭載し,スムーズな動作のために高強度PTFEソフトベルトを搭載している.

5液圧システムは,作業台の潤滑液の安定した油流を確保するためにドイツの交通トランスミッション装置を装備しています.



マシンパラメータ



モデル CK518 CK5112Q CK5112A CK5116Q CK5116A CK5120A CK5126A
垂直ツールリストの最大回転直径 (mm) 800 1200 1200 1600 1600 2000 2600
作業台直径 (mm) 700 1000 1000 1400 1400 1800 2200
作業部品の最大高さ (mm) 800 1000 1000 1200 1200 1250 1400
パーツの最大重量 (kg) 1500 1500 3200 3200 5000 8000 8000
作業台の回転速度範囲 (rpm) 30から260 20から180 6.3-200 15から160 5-160 3.2-100 2.2-70
給餌シリーズ ステップレス ステップレス ステップレス ステップレス ステップレス ステップレス ステップレス
道具の休憩時間帯 (mm/min) 0.25-90 0.25-90 0.8から86 0.25-90 0.8から86 0.8から86 0.8から86
横梁の距離 (mm) 500 1000 650 1200 650 890 1090
ツールリストの水平移動 (mm) 500 700 700 900 916 1115 1400
ツールリストの垂直移動 (mm) 450 500 650 750 800 800 800
切断棒の切断面の大きさ (mm) 30*40 30*40 30*40 30*40 30*40 30*40 30*40
メインモーター電源 (kW) 11 15 22 15 30 30 30





機械画像

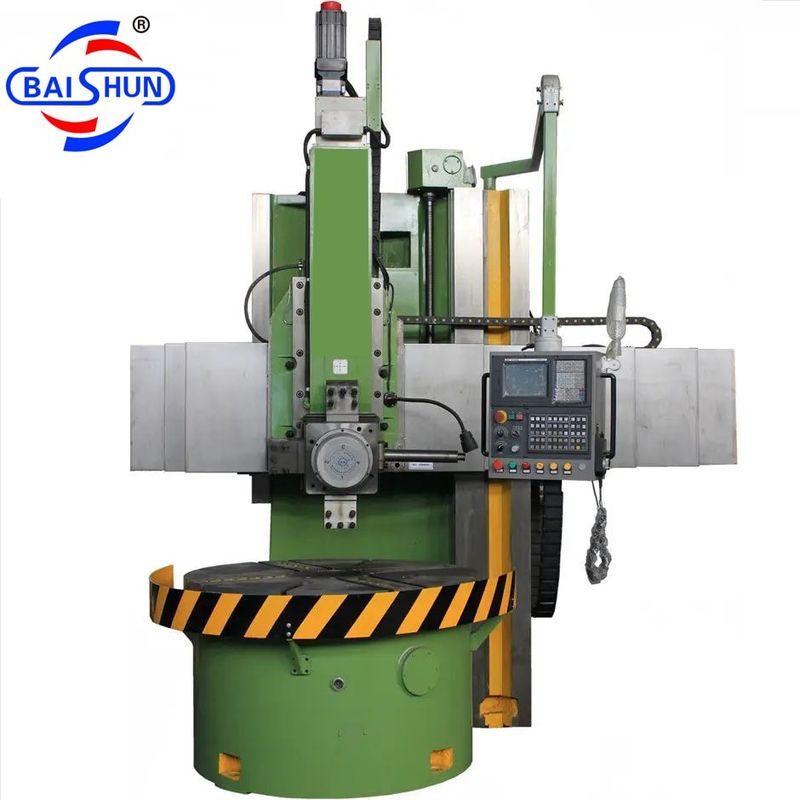

Cnc垂直回転回転機 高精度シングルスペンデル 0

Cnc垂直回転回転機 高精度シングルスペンデル 1

Cnc垂直回転回転機 高精度シングルスペンデル 2
