プロダクト細部
起源の場所: 中国
ブランド名: BAISHUN
証明: ISO
モデル番号: C5112
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 輸出 標準 木製ケース パッケージ または 顧客との交渉
受渡し時間: 35の仕事日
支払条件: T/T,L/C,ウェスタンユニオン
供給の能力: 月間50セット/セット
生産名: |
従来の垂直回転機 |
最大 作業部品の長さ (mm): |
1200 |
機械加工能力: |
中途半端 |
最大回転長さ (mm): |
1200のmm |
タイプ: |
垂直 |
スピンドルモーターの電源 (kW): |
22 |
サイズ (L*W*H): |
2360*2280*2800mm |
体重 (kg): |
8000のKG |
保証: |
1 年 |
ディスプレイ: |
DRO ディスプレイ |
生産名: |
従来の垂直回転機 |
最大 作業部品の長さ (mm): |
1200 |
機械加工能力: |
中途半端 |
最大回転長さ (mm): |
1200のmm |
タイプ: |
垂直 |
スピンドルモーターの電源 (kW): |
22 |
サイズ (L*W*H): |
2360*2280*2800mm |
体重 (kg): |
8000のKG |
保証: |
1 年 |
ディスプレイ: |
DRO ディスプレイ |

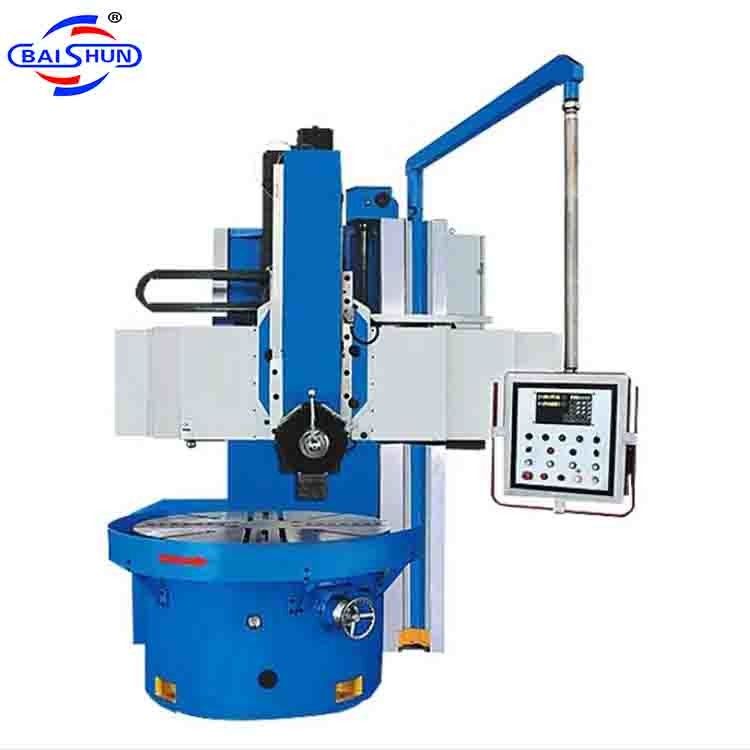

中級VTL垂直金属回転 常規垂直回転機
垂直ターニングセンターとしても知られるCNC垂直ターンとは,金属部品を高精度で効率的にターニングおよび切断するために使用される機械ツールです.
CNC垂直回転機は,作業部位を保持し回転させる垂直回転機を有する.それらは,歯車,タービン,電機などの大きく重い部品を生産するために製造業で広く使用されています.航空宇宙部品特に,高面比を持つ部品を回転するのに便利です.
さらに,CNC垂直 lathesは高度に自動化され,回転,掘削,掘削,スレッド,フレーシングなどの幅広い機械操作を実行するためにプログラムすることができます.人間の介入が最小限で.
総合的には,CNC垂直 lathesは,高精度と自動化能力を提供する,多角的で効率的な加工ツールです.現代の製造プロセスの不可欠な要素です.
この機械シリーズは,すべての産業の部品加工に適しています. 円筒回転,掘削,角形,表面化,溝,粗い作業と仕上げ作業の両方を実行できます.テーブルは,ローリングガイドウェイのための高精度の推力ボールベアリングを使用C5116マシンでは滑り道が採用されています. スピンドル・ラジアルにはNN30型ダブルラインの円筒型ローラーが装備されています.テーブルの回転精度と負荷能力を向上させる列車の頭部には五角形の塔があり,側頭部には四角形の塔の設計があります.
両頭も水力的にバランスされている.C518-C5112機械のレールヘッドは,水平および垂直移動伝送のためにローリングリードスクリューベアリングを使用する.機械の電気装置はPCで制御されます機械の全体的な寸法は,美学的に快適で,使いやすい. 保守とサービスが簡単です. 特別な要求に応じて,サイドヘッドなどの追加装置デジタル制御とターニングコナーが提供されます.
機械の仕様:
|
モデル |
C518 |
C5112 |
C5116 について |
C5120 |
C5125 |
|
マックス.ターニングダイア. |
800 |
1200 |
1600 |
2000 |
2500 |
|
最大切断高さ (mm) |
800 |
1000 |
1000 |
1250 |
1250 |
|
最大積載重量 (トン) |
1.2 |
3.2 |
5 |
8 |
10 |
|
作業台直径 (mm) |
720 |
1000 |
1400 |
1800 |
2250 |
|
作業台の速度範囲 (r/min) |
30から260 |
6.3-200 |
5-160 |
3.2-100 |
2から63 |
|
作業台最大トルク (n.m) |
1000 |
25000 |
32000 |
32000 |
35000 |
|
垂直ツールストップの縦移動 (mm) |
650 |
650 |
800 |
800 |
1200 |
|
垂直柱の水平移動 (mm) |
570 |
700 |
915 |
1200 |
1400 |
|
G.W (トーン) |
7 |
8 |
12.4 |
17 |
23 |
|
サイズ (L*W*Hmm) |
2080*2621 *3515 |
2360*2280 *2800 |
2830*2670 *3010 |
3200*2800 *3250 |
3300*4000 *3500 |
