プロダクト細部
起源の場所: 河南、中国
ブランド名: BAISHUN
証明: Provided
モデル番号: C5116 について
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 輸出標準パッケージまたは顧客との交渉
受渡し時間: 45 営業日
支払条件: T/T,L/C,ウェスタンユニオン
供給の能力: 月間50セット/セット
製品名: |
高硬度垂直回転機 |
機械加工能力: |
中途半端 |
スピンドル・ボー ((mm): |
130 |
最大回転長さ (mm): |
1600のmm |
作業台 ディア: |
1400mm |
タイプ: |
垂直 |
スピンドルモーターの電源 (kW): |
30 |
サイズ (L*W*H): |
2830*2670*3010mm |
体重 (kg): |
12400のkg |
保証: |
1 年 |
製品名: |
高硬度垂直回転機 |
機械加工能力: |
中途半端 |
スピンドル・ボー ((mm): |
130 |
最大回転長さ (mm): |
1600のmm |
作業台 ディア: |
1400mm |
タイプ: |
垂直 |
スピンドルモーターの電源 (kW): |
30 |
サイズ (L*W*H): |
2830*2670*3010mm |
体重 (kg): |
12400のkg |
保証: |
1 年 |

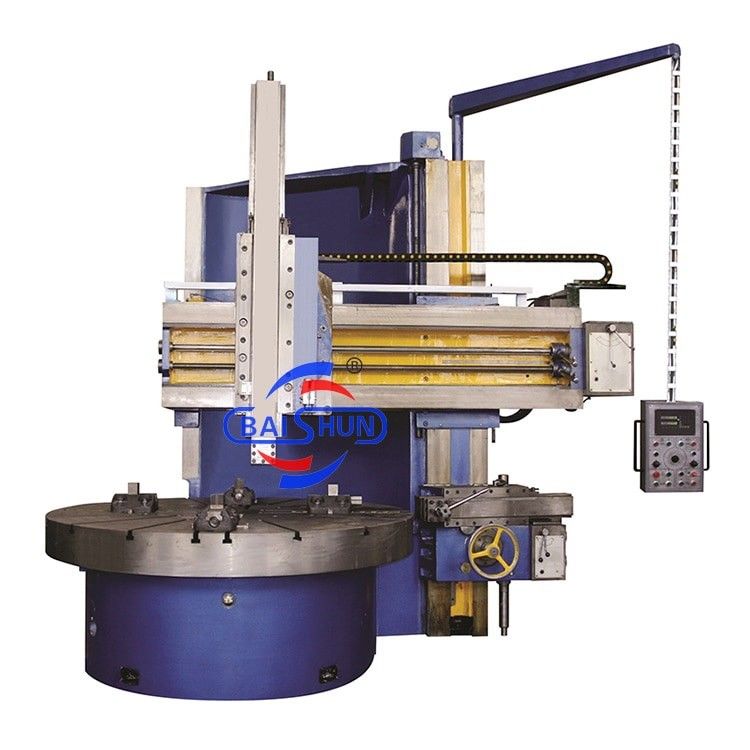

C5116 常規型垂直型高硬度垂直回転機
C5116型 単列回転機は,高度に硬い機械で,大きな加工容量,安定で頑丈な構造,効率的な性能があります.垂直ツールヘッドと付属し,高精度デジタル読み取りシステム (DRO) で装備することができます.
ACインバーターモーターが速度調整に使用される.
40 Cr 鋼製の歯車には,高精度で機械のノイズを減らすための精密磨きが施されています.高速切削ツールとカービッド切断機を含む鉄金属,不鉄金属,複合材料,その他の材料から作る作業部品
垂直回転機 メイン構造:
1機械:機械の主要部品 (ターン床,ベース,作業台,ビーム,垂直スライドバック,サイドツールボックス,フィードボックス,主動ギアボックス) は,樹脂砂技術を用いて強い鋳鉄で作られています..
2主動電源: 作業台の回転は,電動モーター主動で,ギア減速器と電磁気速度制御システムで,速度を調整します.
3垂直スライドの垂直スライドとフィードメカニズム:RAMは,優れた機械特性で知られるHT250材料で作られています.
4作業台のベース構造:作業台は,高精度な二列の円筒式ローラーベアリングで支えられている長いスピンドル構造を採用しています.
5梁: 梁は,漂流を用いて固定され,放出され,水力圧で固定されます.
6水力システム:水力システムは,国内外の有名なメーカーからの信頼性の高い制御部品を使用します.
7機械ツールの潤滑: 機械ツールは,指定された間隔で自動的に油を供給し,ビームと動くパーツを潤滑します.
8機械ツールの保護: 機械ツールの移動部品は,包括的なセキュリティチェーンとインターロックシステムで装備されています.
9電気制御システム:
a) 電源: 380V±10%の三相電流,50Hz
(b) 機械の電気設計は,国際設計基準に従っている.
記述:
このシリーズの機械は,すべての産業の機械部品に適しています. 機械の円筒回転と掘削. テーパーリングと表面化,および溝化が粗いと仕上げを実行することができます..
テーブルは,ローリングガイドウェイ C5116マシンのために高精度で推力ボールベアリングを採用し,滑りガイドウェイも採用されています.スピンドル線形は,NN30型ダブル列の円筒型ローリングで実行されます.ローティングの精度と負荷能力を向上させる.
テーブルだ
列車のヘッドは五角形の塔で,サイドヘッドは四角形の塔で設計されています.
2つのヘッドは全て水力バランスを採用しています
線頭C518-C5112機械は,水平および垂直移動のトランスミッションのためにローリングリードスクリューベアリングを採用しています.
機械の電気機器はPCで制御されています.それゆえ,信頼性が高いです.
機械の全体的な寸法が美しく,人々が使用するのが楽しい. 保守とサービスが簡単です.
側頭,デジタル制御,ターニング・コパーの固定は,特別な要求に応じて提供できます.
記述:
この機械シリーズは,すべての産業の部品加工に適しています. 円筒回転,掘削,角形,表面化,溝,粗い作業と仕上げ作業の両方を実行できます.
テーブルは,ローリングガイドウェイのために高精度推力ボールベアリングを使用し,C5116機械は滑りガイドウェイを採用している.スピンドル・ラディアルはNN30型二列円筒型ローリングで装備されている.テーブルの回転精度と負荷能力を向上させる.
列車の頭部には五角形の塔があり,サイドヘッドには四角形の塔のデザインがあります.
両頭も水力的にバランス状態です
C518-C5116機械のレールヘッドは,水平および垂直運動伝送のためにローリングリードスクリューベアリングを使用します.
機械の電気装置はPCで制御され,高い信頼性を保証します.
機械の全体的な寸法は,美学的に魅力的で,使いやすい.維持とサービスが簡単です.
特殊な要求に応じて,サイドヘッド,デジタル制御,ターニングコナーなどの追加装置が提供できます.
機械の仕様
|
モデル |
C518 |
C5112 |
C5116 について |
C5120 |
C5125 |
|
マックス.ターニングダイア. |
800 |
1200 |
1600 |
2000 |
2500 |
|
最大切断高さ (mm) |
800 |
1000 |
1000 |
1250 |
1250 |
|
最大積載重量 (トン) |
1.2 |
3.2 |
5 |
8 |
10 |
|
作業台直径 (mm) |
720 |
1000 |
1400 |
1800 |
2250 |
|
作業台の速度範囲 (r/min) |
30から260 |
6.3-200 |
5-160 |
3.2-100 |
2から63 |
|
作業台最大トルク (n.m) |
1000 |
25000 |
32000 |
32000 |
35000 |
|
垂直ツールストップの縦移動 (mm) |
650 |
650 |
800 |
800 |
1200 |
|
垂直柱の水平移動 (mm) |
570 |
700 |
915 |
1200 |
1400 |
|
G.W (トーン) |
7 |
8 |
12.4 |
17 |
23 |
|
サイズ (L*W*Hmm) |
2080*2621 *3515 |
2360*2280 *2800 |
2830*2670 *3010 |
3200*2800 *3250 |
3300*4000 *3500 |
機械画像
