プロダクト細部
起源の場所: 中国
ブランド名: BAISHUN
証明: Provided
モデル番号: C5116 について
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 輸出標準パッケージまたは顧客との交渉
受渡し時間: 45 営業日
支払条件: T/T,L/C,ウェスタンユニオン
供給の能力: 月間50セット/セット
製品名: |
高精度垂直回転機 |
作業部品の最大高さ (mm): |
1200 |
機械加工能力: |
中途半端 |
スピンドル・ボー ((mm): |
130 |
最大回転長さ (mm): |
1600のmm |
タイプ: |
垂直 |
サイズ (L*W*H): |
2830*2670*3010mm |
体重 (kg): |
12400のkg |
保証: |
1 年 |
オートマティックグレード: |
手帳 |
製品名: |
高精度垂直回転機 |
作業部品の最大高さ (mm): |
1200 |
機械加工能力: |
中途半端 |
スピンドル・ボー ((mm): |
130 |
最大回転長さ (mm): |
1600のmm |
タイプ: |
垂直 |
サイズ (L*W*H): |
2830*2670*3010mm |
体重 (kg): |
12400のkg |
保証: |
1 年 |
オートマティックグレード: |
手帳 |

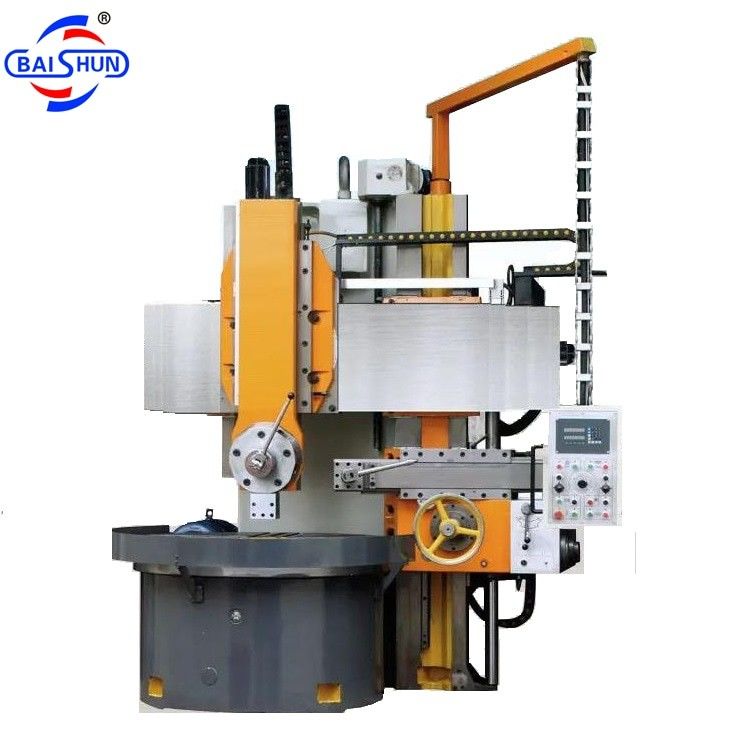

VTL 単列垂直回転機 高精度垂直回転機
この回転機は,高速鋼,硬合金,セラミックで作られたツールを切るのに最適です.それは内側と外側の円筒状の表面,内側と外側の円筒状の表面,溝,金属および非金属部品の平面高効率で安定した精度で,様々な生産需要を容易に満たすことができます.
C5112型単列回転機は,高度に硬い機械で,加工能力が大きく,安定して頑丈な構造があり,効率的な性能があります.垂直ツールヘッドと付属し,高精度デジタル読み取りシステム (DRO) で装備することができますACインバーターモーターの使用により,速度は簡単に調整できます. 40 Cr 鋼で作られたギアは,高精度を確保し,機械のノイズを減らすために精密なグラウンドです.これらの機械は,特に設計され,近代的な加工要件に対処するために構築されています高速切削工具やカービッド切断機を含む. 鉄金属,非鉄金属,複合材料,その他の材料から作る作業部品.
垂直回転機 メイン構造:
1機械:機械の主要部品 (ターン床,ベース,作業台,ビーム,垂直スライドバック,サイドツールボックス,フィードボックス,主動ギアボックス) は,樹脂砂技術を用いて強い鋳鉄で作られています..
2主動電源: 作業台の回転は,電動モーター主動で,ギア減速器と電磁気速度制御システムで,速度を調整します.
3垂直スライドの垂直スライドとフィードメカニズム:RAMは,優れた機械特性で知られるHT250材料で作られています.
4作業台のベース構造:作業台は,高精度な二列の円筒式ローラーベアリングで支えられている長いスピンドル構造を採用しています.
5梁: 梁は,漂流を用いて固定され,放出され,水力圧で固定されます.
6水力システム:水力システムは,国内外の有名なメーカーからの信頼性の高い制御部品を使用します.
7機械ツールの潤滑: 機械ツールは,指定された間隔で自動的に油を供給し,ビームと動くパーツを潤滑します.
8機械ツールの保護: 機械ツールの移動部品は,包括的なセキュリティチェーンとインターロックシステムで装備されています.
9電気制御システム:
a) 電源: 380V±10%の三相電流,50Hz
(b) 機械の電気設計は,国際設計基準に従っている.
機械の仕様
|
モデル |
C518 |
C5112 |
C5116 について |
C5120 |
C5125 |
|
マックス.ターニングダイア. |
800 |
1200 |
1600 |
2000 |
2500 |
|
最大切断高さ (mm) |
800 |
1000 |
1000 |
1250 |
1250 |
|
最大積載重量 (トン) |
1.2 |
3.2 |
5 |
8 |
10 |
|
作業台直径 (mm) |
720 |
1000 |
1400 |
1800 |
2250 |
|
作業台の速度範囲 (r/min) |
30から260 |
6.3-200 |
5-160 |
3.2-100 |
2から63 |
|
作業台最大トルク (n.m) |
1000 |
25000 |
32000 |
32000 |
35000 |
|
垂直ツールストップの縦移動 (mm) |
650 |
650 |
800 |
800 |
1200 |
|
垂直柱の水平移動 (mm) |
570 |
700 |
915 |
1200 |
1400 |
|
G.W (トーン) |
7 |
8 |
12.4 |
17 |
23 |
|
サイズ (L*W*Hmm) |
2080*2621 *3515 |
2360*2280 *2800 |
2830*2670 *3010 |
3200*2800 *3250 |
3300*4000 *3500 |
機械画像
