プロダクト細部
起源の場所: 河南、中国
ブランド名: BAISHUN
証明: Provided
モデル番号: C5112
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 輸出標準パッケージまたは顧客との交渉
受渡し時間: 35の仕事日
支払条件: T/T,L/C,ウェスタンユニオン
供給の能力: 月間50セット/セット
製品名: |
C5112 高効率の垂直回転機 |
作業部品の最大高さ (mm): |
1000 |
機械加工能力: |
中途半端 |
最大回転長さ (mm): |
1200のmm |
タイプ: |
垂直 |
スピンドルモーターの電源 (kW): |
22 |
サイズ (L*W*H): |
2350*2350*2700mm |
体重 (kg): |
10400のKG |
保証: |
1 年 |
オートマティックグレード: |
慣習的 |
製品名: |
C5112 高効率の垂直回転機 |
作業部品の最大高さ (mm): |
1000 |
機械加工能力: |
中途半端 |
最大回転長さ (mm): |
1200のmm |
タイプ: |
垂直 |
スピンドルモーターの電源 (kW): |
22 |
サイズ (L*W*H): |
2350*2350*2700mm |
体重 (kg): |
10400のKG |
保証: |
1 年 |
オートマティックグレード: |
慣習的 |

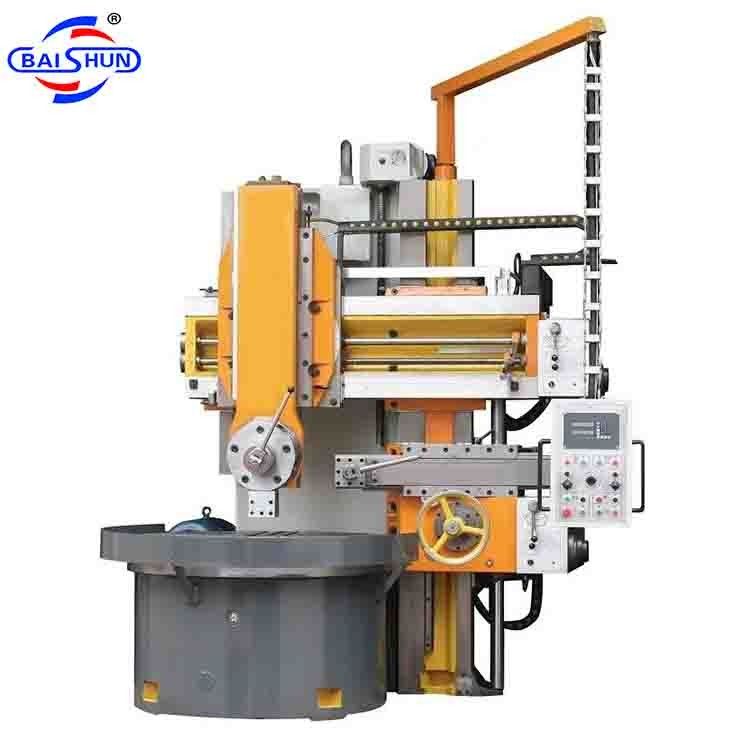

単列の従来のC5112 高効率の垂直回転機
単列モデルC5112は,大きな加工能力,安定した硬い構造,高加工効率のスーパー硬い機械です.機械は1つの垂直ツールヘッドを装備し,高精度デジタル読み取りシステム (DRO) を装備することができますACインバーターモーターは,速度変化を達成するために使用されます.ギアは,高精度と低機械ノイズのために40Cr鋼と精密なグラウンドで作られています.機械は,高速切削ツールと鉄鋼の作業部品のカービッド切断機の近代的な加工要件を満たすために設計および製造されています.複合材料など
1機械:機械の主要部品 (ターン床,ベース,作業台,ビーム,垂直スライドバック,サイドツールボックス,フィードボックス,主動ギアボックス) は,樹脂砂技術を用いて強い鋳鉄で作られています..
2主動電源: 作業台の回転は,電動モーター主動で,ギア減速器と電磁気速度制御システムで,速度を調整します.
3垂直スライドの垂直スライドとフィードメカニズム:RAMは,優れた機械特性で知られるHT250材料で作られています.
4作業台のベース構造:作業台は,高精度な二列の円筒式ローラーベアリングで支えられている長いスピンドル構造を採用しています.
5梁: 梁は,漂流を用いて固定され,放出され,水力圧で固定されます.
6水力システム:水力システムは,国内外の有名なメーカーからの信頼性の高い制御部品を使用します.
7機械ツールの潤滑: 機械ツールは,指定された間隔で自動的に油を供給し,ビームと動くパーツを潤滑します.
8機械ツールの保護: 機械ツールの移動部品は,包括的なセキュリティチェーンとインターロックシステムで装備されています.
9電気制御システム:
a) 電源: 380V±10%の三相電流,50Hz
(b) 機械の電気設計は,国際設計基準に従っている.
機械の仕様
|
モデル |
C518 |
C5112 |
C5116 について |
C5120 |
C5125 |
|
マックス.ターニングダイア. |
800 |
1200 |
1600 |
2000 |
2500 |
|
最大切断高さ (mm) |
800 |
1000 |
1000 |
1250 |
1250 |
|
最大積載重量 (トン) |
1.2 |
3.2 |
5 |
8 |
10 |
|
作業台直径 (mm) |
720 |
1000 |
1400 |
1800 |
2250 |
|
作業台の速度範囲 (r/min) |
30から260 |
6.3-200 |
5-160 |
3.2-100 |
2から63 |
|
作業台最大トルク (n.m) |
1000 |
25000 |
32000 |
32000 |
35000 |
|
垂直ツールストップの縦移動 (mm) |
650 |
650 |
800 |
800 |
1200 |
|
垂直柱の水平移動 (mm) |
570 |
700 |
915 |
1200 |
1400 |
|
G.W (トーン) |
7 |
8 |
12.4 |
17 |
23 |
|
サイズ (L*W*Hmm) |
2080*2621 *3515 |
2360*2280 *2800 |
2830*2670 *3010 |
3200*2800 *3250 |
3300*4000 *3500 |
機械画像
