プロダクト細部
起源の場所: 河南、中国
ブランド名: BAISHUN MACHINERY
証明: CE，ISO
モデル番号: CK5116
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 輸出 標準 木製ケース パッケージ または 顧客との交渉
受渡し時間: 30-35の仕事日
支払条件: L/C,T/T,ウェスタンユニオン
供給の能力: 20組のセット/セット每の 月
スピンドル数: |
シングル |
軸数: |
2 |
移動 (X軸): |
916mm |
移動 (Z軸): |
800 mm |
定位精度 (mm): |
±0005 |
サイズ (L*W*H): |
2080*2621*3515mm |
CNC制御システム: |
GSK |
ワックピースの最高高さ: |
1200mm |
スピンドル数: |
シングル |
軸数: |
2 |
移動 (X軸): |
916mm |
移動 (Z軸): |
800 mm |
定位精度 (mm): |
±0005 |
サイズ (L*W*H): |
2080*2621*3515mm |
CNC制御システム: |
GSK |
ワックピースの最高高さ: |
1200mm |

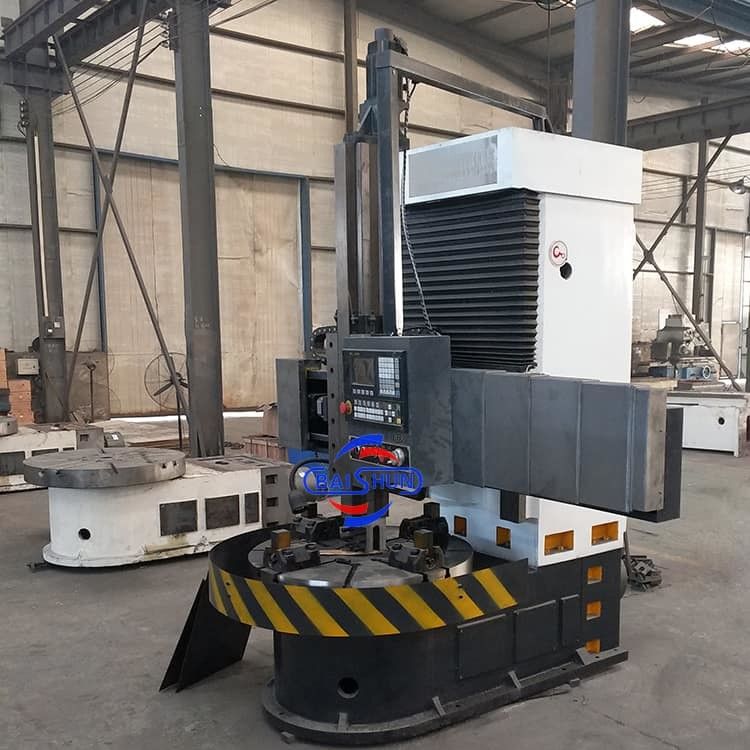

重荷CNC単列垂直回転回転回転回転回転回転機
垂直ターニングセンターとしても知られるCNC垂直ターンとは,金属部品を高精度で効率的にターニングおよび切断するために使用される機械ツールです.
垂直回転機は,垂直回転機を回転させる垂直回転機を持っています.作業部品製造業界では,ギア,タービン,航空宇宙部品などの大きく重い部品を生産するために広く使用されています.彼らは特に高い側面比を持つ部品を回転するために有用です.
さらに,CNC垂直 lathesは高度に自動化され,回転,掘削,掘削,スレッド,フレーシングなどの幅広い機械操作を実行するためにプログラムすることができます.人間の介入が最小限で.
総合的には,CNC垂直 lathesは,高精度と自動化能力を提供する,多角的で効率的な加工ツールです.現代の製造プロセスの不可欠な要素です.
CNC垂直回路は,広い半径サイズと比較的小さな軸サイズを持つ大きく重い作業部位を扱うために使用される大きな機械です.それは複雑な形状の作業部位を処理するように設計されています.,円筒状の表面,端面,角形表面,円筒形穴,角形穴などです さらに,追加のツールの助けで糸の切断などの操作もできます垂直回転機は,作業部位を水平に固定する水平回転機とは異なり,主回転軸は垂直に配置されています.作業台が水平に配置されこの配置により,作業部件を固定し,並べ替えるのに便利です.さらに,この設定により,スピンドルとベアリングの負荷が軽減されます.垂直回転機が長時間稼働する際の精度を維持できるようにする.
マシンパラメータ
| モデル | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| 垂直ツールリストの最大回転直径 (mm) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| 作業台直径 (mm) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| 作業部品の最大高さ (mm) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| パーツの最大重量 (kg) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| 作業台の回転速度範囲 (rpm) | 30から260 | 20から180 | 6.3-200 | 15から160 | 3.2-100 | 2.2-70 |
| 給餌シリーズ | ステップレス | ステップレス | ステップレス | ステップレス | ステップレス | ステップレス |
| 道具の休憩時間帯 (mm/min) | 0.25-90 | 0.25-90 | 0.8から86 | 0.25-90 | 0.8から86 | 0.8から86 |
| 横梁の距離 (mm) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| ツールリストの水平移動 (mm) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| ツールリストの垂直移動 (mm) | 450 | 500 | 650 | 750 | 800 | 800 |
| 切断棒の切断面の大きさ (mm) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| メインモーター電源 (kW) | 11 | 15 | 22 | 15 | 30 | 30 |
