家へ > 製品 > 垂直回転機 > CK5120 シングルコラム 従来の垂直回転機 CNC 重量切断回転機

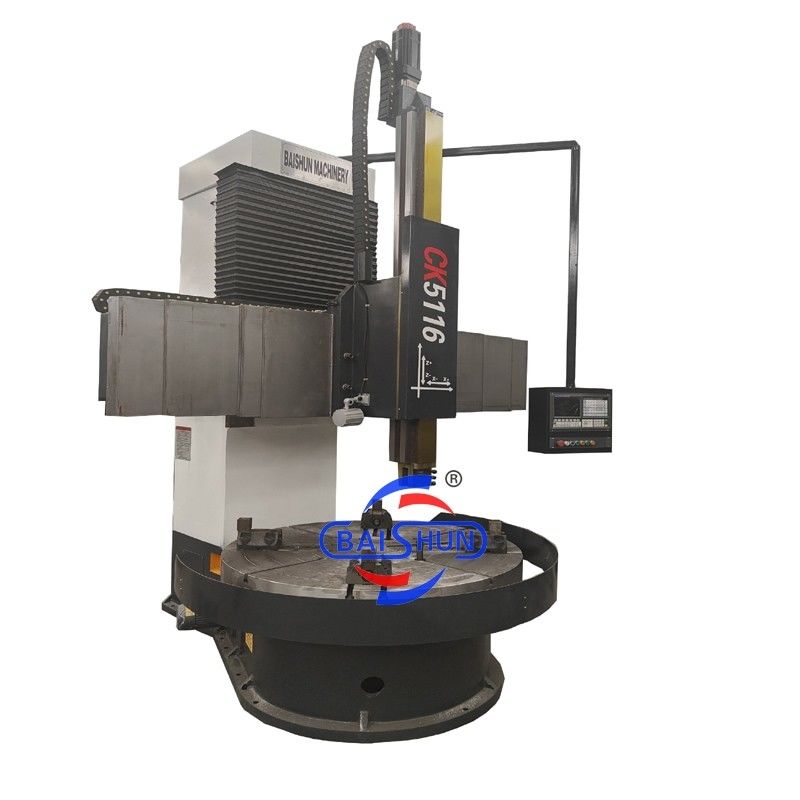

CK5120 シングルコラム 従来の垂直回転機 CNC 重量切断回転機

プロダクト細部

起源の場所: 河南、中国

ブランド名: BAISHUN MACHINERY

証明: CE,ISO

モデル番号: CK5112

文書: 製品説明書 PDF

支払及び船積みの言葉

最小注文数量: 1セット

価格: negotiable

パッケージの詳細: 輸出 標準 木製ケース パッケージ または 顧客との交渉

受渡し時間: 30-35の仕事日

支払条件: L/C,T/T,ウェスタンユニオン

供給の能力: 20組のセット/セット每の 月

最もよい価格を得なさい
ハイライト:

単列の従来の垂直回転機

,

従来の垂直回転機 CNC

,

CK5120

スピンドル数:
シングル
軸数:
2
定位精度 (mm):
±0005
サイズ (L*W*H):
2360*2280*2800mm
ツール・ポスト・ステーション:
4
体重 (kg):
8000
最大回転直径:
1200mm
ワックピースの最高高さ:
1000mm
スピンドル数:
シングル
軸数:
2
定位精度 (mm):
±0005
サイズ (L*W*H):
2360*2280*2800mm
ツール・ポスト・ステーション:
4
体重 (kg):
8000
最大回転直径:
1200mm
ワックピースの最高高さ:
1000mm
CK5120 シングルコラム 従来の垂直回転機 CNC 重量切断回転機
製品説明

垂直ターニングセンターとしても知られるCNC垂直ターンとは,金属部品を高精度で効率的にターニングおよび切断するために使用される機械ツールです.

CNC垂直回転機は,作業部位を保持し回転させる垂直回転機を有する.それらは,歯車,タービン,電機などの大きく重い部品を生産するために製造業で広く使用されています.航空宇宙部品特に,高面比を持つ部品を回転するのに便利です.

さらに,CNC垂直 lathesは高度に自動化され,回転,掘削,掘削,スレッド,フレーシングなどの幅広い機械操作を実行するためにプログラムすることができます.人間の介入が最小限で.

総合的には,CNC垂直 lathesは,高精度と自動化能力を提供する,多角的で効率的な加工ツールです.現代の製造プロセスの不可欠な要素です.

垂直ターニングセンターとしても知られるCNC垂直ターニングは,高度な精度と効率で金属部品をターニングおよびカットするために使用される機械ツールです

CNC垂直回路は,広い半径サイズと比較的小さな軸サイズを持つ大きく重い作業部位を扱うために使用される大きな機械です.それは複雑な形状の作業部位を処理するように設計されています.,円筒状の表面,端面,角形表面,円筒形穴,角形穴などです さらに,追加のツールの助けで糸の切断などの操作もできます垂直回転機は,作業部位を水平に固定する水平回転機とは異なり,主回転軸は垂直に配置されています.作業台が水平に配置されこの配置により,作業部件を固定し,並べ替えるのに便利です.さらに,この設定により,スピンドルとベアリングの負荷が軽減されます.垂直回転機が長時間稼働する際の精度を維持できるようにする.



マシンパラメータ

モデル CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A
垂直ツールリストの最大回転直径 (mm) 800 1200 1200 1600 2000 2600
作業台直径 (mm) 700 1000 1000 1400 1800 2200
作業部品の最大高さ (mm) 800 1000 1000 1200 1250 1400
パーツの最大重量 (kg) 1500 1500 3200 3200 8000 8000
作業台の回転速度範囲 (rpm) 30から260 20から180 6.3-200 15から160 3.2-100 2.2-70
給餌シリーズ ステップレス ステップレス ステップレス ステップレス ステップレス ステップレス
道具の休憩時間帯 (mm/min) 0.25-90 0.25-90 0.8から86 0.25-90 0.8から86 0.8から86
横梁の距離 (mm) 500 1000 650 1200 890 1090
ツールリストの水平移動 (mm) 500 700 700 900 1115 1400
ツールリストの垂直移動 (mm) 450 500 650 750 800 800
切断棒の切断面の大きさ (mm) 30*40 30*40 30*40 30*40 30*40 30*40
メインモーター電源 (kW) 11 15 22 15 30 30

CK5120 シングルコラム 従来の垂直回転機 CNC 重量切断回転機 0CK5120 シングルコラム 従来の垂直回転機 CNC 重量切断回転機 1CK5120 シングルコラム 従来の垂直回転機 CNC 重量切断回転機 2
