家へ > 製品 > 垂直回転機 > シングルコラム CNC垂直ターレットフレーシングマシン CE標準 高硬さ自動

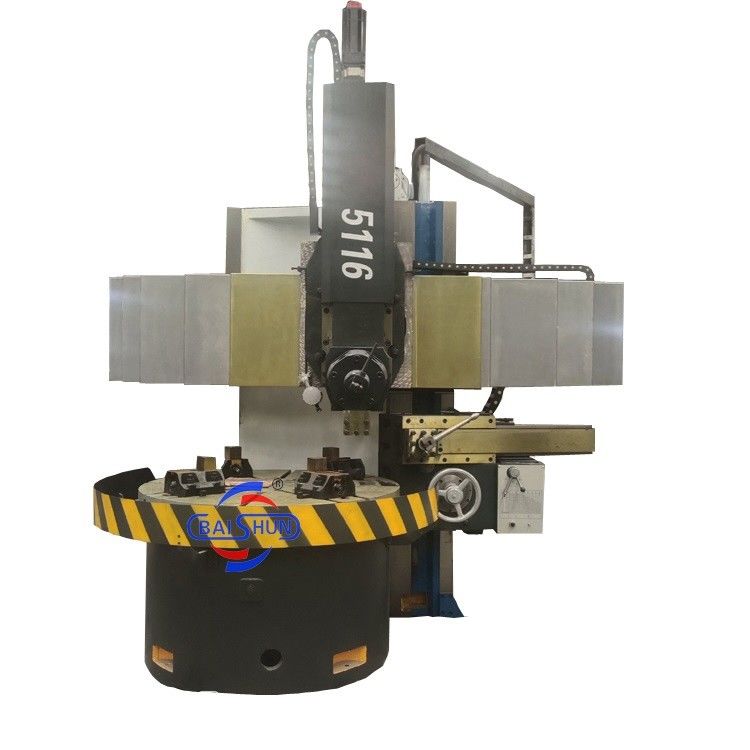

シングルコラム CNC垂直ターレットフレーシングマシン CE標準 高硬さ自動

プロダクト細部

起源の場所: 河南、中国

ブランド名: BAISHUN MACHINERY, BAISHUN

証明: CE ISO9001

モデル番号: CK5112

文書: 製品説明書 PDF

支払及び船積みの言葉

最小注文数量: 1セット

価格: negotiable

パッケージの詳細: 輸出 標準 木製ケース パッケージ または 顧客との交渉

受渡し時間: 30-35の仕事日

支払条件: L/C,T/T,ウェスタンユニオン

供給の能力: 20組のセット/セット每の 月

最もよい価格を得なさい
ハイライト:

縦のタレットのフライス盤

,

垂直ターレットミール

,

フリース機の塔

最大 作業部品の長さ (mm):
1200
最大 スピンドル速さ (rp.m):
180回転/m
スピンドル・ボー ((mm):
130
スピンドルモーターの電源 (kW):
15
スピンドル数:
シングル
最大回転長さ (mm):
1200
サイズ (L*W*H):
2350*2350*2700mm
ツール・ポスト・ステーション:
4
体重 (kg):
85000
作業テーブル:
1000mm
最大 作業部品の長さ (mm):
1200
最大 スピンドル速さ (rp.m):
180回転/m
スピンドル・ボー ((mm):
130
スピンドルモーターの電源 (kW):
15
スピンドル数:
シングル
最大回転長さ (mm):
1200
サイズ (L*W*H):
2350*2350*2700mm
ツール・ポスト・ステーション:
4
体重 (kg):
85000
作業テーブル:
1000mm
シングルコラム CNC垂直ターレットフレーシングマシン CE標準 高硬さ自動



製品説明
熱売り 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械

熱売り回転機 Cnc加工部品 Cncホイール回転機は,鉄金属,非鉄金属,部分非金属材料の加工に適しています.そして,端面の回転処理を達成することができます内部と外側の円筒表面,内部と外側の円形円形表面と穴の掘削,拡張,リミング.メイントランスミッションは,スピンドルACサーボモーターによって駆動されます.水力ギアチェンジと2つのギアステップ未満の速度調節作業台は手動で4つ動のチャックです

1. 全体の配置
テーブル,テーブルベース,列,梁,垂直ナイフフレーム構成によって主に機械ツールのベースは,HT250鋳鉄を使用し,樹脂砂プロセスを使用し,蒸し火の後鋳造,老化処理後の粗質加工 (人工老化と振動老化)質の高い鋳造と信頼性 裂け目,毛穴,縮小,白口組織なし, 蒸し火で鋳造,安定した組織で老化処理 製品の品質証明書の安定期間中に機械の使用を保証する 溶融鉄の化学組成分析報告書を提供するために熱処理 報告 熱処理 温度 時間 曲線



2メインドライブ

メインドライブ メインモーター,ギアボックスを通して 16ギア速度速度変換.箱内のギアが消し,トランスミッションの正確性と効率性を確保し,ノイズと振動を減らすために地面.

3作業台

テーブルはテーブル,テーブルベース,スピンドルコンポーネントとトランスミッションメカニズム,テーブルと全体的な鋳造処理のためのテーブルベースで構成されています.テーブルガイド表面はアルミ合金ガイドプレートでインプレートされ,圧力オイルはダイナミック圧力レールを形成するためにガイドレールの間に注入されますテーブルが持ち運び能力で 高精度な回転です



4. ビーム

梁は柱の上下を移動する.梁はナイフフードドライブメカニズム,梁ブランキングメカニズム,水力装置で構成されています.バームに自動潤滑油ポンプのセットをインストール鉄道表面を潤滑する必要性に応じて



5縦ナイフフレーム

Z軸,Z軸はサーボモータードライブ,惑星減速器を通って,トルクを増やすために,電気磁気クラッチスイッチで制御する 2 つの軸と互いにロックして様々な複雑な処理を達成するために.



6液体システム

液圧システムには,テーブルダイナミックプレッシャーシステム,主駆動トランスミッションシステム,ビームクランプと液圧システム,垂直ナイフフレーム液圧バランスシステムが含まれます.液圧システムは不可欠です液圧システムの安定性と互換性を確保するために,機械の潤滑,ダイナミック圧力レールの安定性.



マシンパラメータ

モデル CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A
垂直ツールリストの最大回転直径 (mm) 800 1200 1200 1600 2000 2600
作業台直径 (mm) 700 1000 1000 1400 1800 2200
作業部品の最大高さ (mm) 800 1000 1000 1200 1250 1400
パーツの最大重量 (kg) 1500 1500 3200 3200 8000 8000
作業台の回転速度範囲 (rpm) 30から260 20から180 6.3-200 15から160 3.2-100 2.2-70
給餌シリーズ ステップレス ステップレス ステップレス ステップレス ステップレス ステップレス
道具の休憩時間帯 (mm/min) 0.25-90 0.25-90 0.8から86 0.25-90 0.8から86 0.8から86
横梁の距離 (mm) 500 1000 650 1200 890 1090
ツールリストの水平移動 (mm) 500 700 700 900 1115 1400
ツールリストの垂直移動 (mm) 450 500 650 750 800 800
切断棒の切断面の大きさ (mm) 30*40 30*40 30*40 30*40 30*40 30*40
メインモーター電源 (kW) 11 15 22 15 30 30

シングルコラム CNC垂直ターレットフレーシングマシン CE標準 高硬さ自動 0シングルコラム CNC垂直ターレットフレーシングマシン CE標準 高硬さ自動 1シングルコラム CNC垂直ターレットフレーシングマシン CE標準 高硬さ自動 2

製品説明
熱売り 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械

熱売り回転機 Cnc加工部品 Cncホイール回転機は,鉄金属,非鉄金属,部分非金属材料の加工に適しています.そして,端面の回転処理を達成することができます内部と外側の円筒表面,内部と外側の円形円形表面と穴の掘削,拡張,リミング.メイントランスミッションは,スピンドルACサーボモーターによって駆動されます.水力ギアチェンジと2つのギアステップ未満の速度調節作業台は手動で4つ動のチャックです

主要な特徴:


1. CNC垂直回路,CNCシステムはシメンス828DDシステムを使用,垂直ツールポストがあります,最大加工直径は1600mm,テーブル直径は1400mm,最大加工高度は1000mm.

2トランスミッション装置は4速眠れない効率的で 敏感で 信頼性の高い 送電システムです

3システムに設置されたすべての歯車には,高回転精度と低騒音の特徴を持つ40Cr磨き歯車を使用します.

4. 機械は,高速鉄鋼ツールおよびカービッド切削ツール加工に適しています. 鉄以外の金属,黒金属および非金属材料. 機械は,以下のプロセスを完了することができます:平面の内側と外側の円筒状表面を回転させる; あらゆる種類のフック・フェイス,内側と外側のコーン・フェイス,スレッド,切断スロット,切断.

CNC垂直回転機は,幅広い機能と高い生産性を持つ最高性能の機械です.私たちの会社は,アニマトロニックと水力学をシームレスに統合する 最先端の機械ツールを開発しました先進的な設計と製造技術からインスピレーションを得て 豊かな企業文化を組み込みます国内外の顧客に世界クラスの製品を提供できるようになりました.





マシンパラメータ

モデル CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A
垂直ツールリストの最大回転直径 (mm) 800 1200 1200 1600 2000 2600
作業台直径 (mm) 700 1000 1000 1400 1800 2200
作業部品の最大高さ (mm) 800 1000 1000 1200 1250 1400
パーツの最大重量 (kg) 1500 1500 3200 3200 8000 8000
作業台の回転速度範囲 (rpm) 30から260 20から180 6.3-200 15から160 3.2-100 2.2-70
給餌シリーズ ステップレス ステップレス ステップレス ステップレス ステップレス ステップレス
道具の休憩時間帯 (mm/min) 0.25-90 0.25-90 0.8から86 0.25-90 0.8から86 0.8から86
横梁の距離 (mm) 500 1000 650 1200 890 1090
ツールリストの水平移動 (mm) 500 700 700 900 1115 1400
ツールリストの垂直移動 (mm) 450 500 650 750 800 800
切断棒の切断面の大きさ (mm) 30*40 30*40 30*40 30*40 30*40 30*40
メインモーター電源 (kW) 11 15 22 15 30 30

シングルコラム CNC垂直ターレットフレーシングマシン CE標準 高硬さ自動 0シングルコラム CNC垂直ターレットフレーシングマシン CE標準 高硬さ自動 1シングルコラム CNC垂直ターレットフレーシングマシン CE標準 高硬さ自動 2

製品説明
熱売り 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械

熱売り回転機 Cnc加工部品 Cncホイール回転機は,鉄金属,非鉄金属,部分非金属材料の加工に適しています.そして,端面の回転処理を達成することができます内部と外側の円筒表面,内部と外側の円形円形表面と穴の掘削,拡張,リミング.メイントランスミッションは,スピンドルACサーボモーターによって駆動されます.水力ギアチェンジと2つのギアステップ未満の速度調節作業台は手動で4つ動のチャックです

製品概要: 垂直CNCターン,垂直ターニングセンターとしても知られています. これは,金属部品を正確かつ効率的に回転し切るために金属加工に使用される強力な機械です.垂直なスフィンダで,作業部位を保持し回転させる機械,タービン,航空宇宙部品などの大型重部品の生産に優れている.特に高画質のものは.



さらに,CNC垂直回転機は高度な自動化機能で装備されており,最小限の人間の介入を可能にします.ターニングを含む柔軟性,高精度,自動化 を 提供 し,CNC 垂直回転機 は 現代 製造 プロセス で 不可欠 な ツール に なっ て い ます.



CNC垂直回転機は,幅広い機能と高い生産性を持つ最高性能の機械です.私たちの会社は,アニマトロニックと水力学をシームレスに統合する 最先端の機械ツールを開発しました先進的な設計と製造技術からインスピレーションを得て 豊かな企業文化を組み込みます国内外の顧客に世界クラスの製品を提供できるようになりました.



高精度と耐久性を確保するために テーブルには 整形鋳造と 熱バランスのとれた構造を使用しましたメインシャフトベアリングは,高精度な二列円筒型ロールベアリングを使用テーブルガイドウェイは,スムーズな操作のために最適化されています.



当社は,当社の製品を常に改善するために努力しており,そのため,提供された情報は事前の通知なしに変更される可能性があります.



マシンパラメータ

モデル CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A
垂直ツールリストの最大回転直径 (mm) 800 1200 1200 1600 2000 2600
作業台直径 (mm) 700 1000 1000 1400 1800 2200
作業部品の最大高さ (mm) 800 1000 1000 1200 1250 1400
パーツの最大重量 (kg) 1500 1500 3200 3200 8000 8000
作業台の回転速度範囲 (rpm) 30から260 20から180 6.3-200 15から160 3.2-100 2.2-70
給餌シリーズ ステップレス ステップレス ステップレス ステップレス ステップレス ステップレス
道具の休憩時間帯 (mm/min) 0.25-90 0.25-90 0.8から86 0.25-90 0.8から86 0.8から86
横梁の距離 (mm) 500 1000 650 1200 890 1090
ツールリストの水平移動 (mm) 500 700 700 900 1115 1400
ツールリストの垂直移動 (mm) 450 500 650 750 800 800
切断棒の切断面の大きさ (mm) 30*40 30*40 30*40 30*40 30*40 30*40
メインモーター電源 (kW) 11 15 22 15 30 30

シングルコラム CNC垂直ターレットフレーシングマシン CE標準 高硬さ自動 0シングルコラム CNC垂直ターレットフレーシングマシン CE標準 高硬さ自動 1シングルコラム CNC垂直ターレットフレーシングマシン CE標準 高硬さ自動 2

製品説明
熱売り 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械

熱売り回転機 Cnc加工部品 Cncホイール回転機は,鉄金属,非鉄金属,部分非金属材料の加工に適しています.そして,端面の回転処理を達成することができます内部と外側の円筒表面,内部と外側の円形円形表面と穴の掘削,拡張,リミング.メイントランスミッションは,スピンドルACサーボモーターによって駆動されます.水力ギアチェンジと2つのギアステップ未満の速度調節作業台は手動で4つ動のチャックです

主要な特徴:

1精密な制御を保証するシメンス828DDシステムで装備されています. それは,最大加工直径1600mmを可能にする垂直ツールポストを持っています.テーブル直径 1400mm,最大加工高度は1000mmである.

2トランスミッション装置は4速連続トランスミッションを採用し,便利性,感度,信頼性を提供します.

3システム内のすべてのギアが40Cr磨きギアで作られ,回転精度が高く,騒音が最小限に保たれます.

4. この機械は,高速鉄鋼ツールとカービッド切削ツールを使用して,非鉄金属,黒金属,および非金属材料の加工に適しています.それは様々な操作を実行することができます,内側と外側の円筒状の表面を回転させるものを含む.表面の切断 (フックなど),内外の円形表面の切削,糸の接し,スロットや切断など.

CNC垂直回転機は,幅広い機能と高い生産性を持つ最高性能の機械です.私たちの会社は,アニマトロニックと水力学をシームレスに統合する 最先端の機械ツールを開発しました先進的な設計と製造技術からインスピレーションを得て 豊かな企業文化を組み込みます国内外の顧客に世界クラスの製品を提供できるようになりました.



当社は,当社の製品を常に改善するために努力しており,そのため,提供された情報は事前の通知なしに変更される可能性があります.



マシンパラメータ

モデル CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A
垂直ツールリストの最大回転直径 (mm) 800 1200 1200 1600 2000 2600
作業台直径 (mm) 700 1000 1000 1400 1800 2200
作業部品の最大高さ (mm) 800 1000 1000 1200 1250 1400
パーツの最大重量 (kg) 1500 1500 3200 3200 8000 8000
作業台の回転速度範囲 (rpm) 30から260 20から180 6.3-200 15から160 3.2-100 2.2-70
給餌シリーズ ステップレス ステップレス ステップレス ステップレス ステップレス ステップレス
道具の休憩時間帯 (mm/min) 0.25-90 0.25-90 0.8から86 0.25-90 0.8から86 0.8から86
横梁の距離 (mm) 500 1000 650 1200 890 1090
ツールリストの水平移動 (mm) 500 700 700 900 1115 1400
ツールリストの垂直移動 (mm) 450 500 650 750 800 800
切断棒の切断面の大きさ (mm) 30*40 30*40 30*40 30*40 30*40 30*40
メインモーター電源 (kW) 11 15 22 15 30 30

シングルコラム CNC垂直ターレットフレーシングマシン CE標準 高硬さ自動 0シングルコラム CNC垂直ターレットフレーシングマシン CE標準 高硬さ自動 1シングルコラム CNC垂直ターレットフレーシングマシン CE標準 高硬さ自動 2

製品説明
熱売り 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械

熱売り回転機 Cnc加工部品 Cncホイール回転機は,鉄金属,非鉄金属,部分非金属材料の加工に適しています.そして,端面の回転処理を達成することができます内部と外側の円筒表面,内部と外側の円形円形表面と穴の掘削,拡張,リミング.メイントランスミッションは,スピンドルACサーボモーターによって駆動されます.水力ギアチェンジと2つのギアステップ未満の速度調節作業台は手動で4つ動のチャックです

製品概要: 垂直CNCターン,垂直ターニングセンターとしても知られています. これは,金属部品を正確かつ効率的に回転し切るために金属加工に使用される強力な機械です.垂直なスフィンダで,作業部位を保持し回転させる機械,タービン,航空宇宙部品などの大型重部品の生産に優れている.特に高画質のものは.



さらに,CNC垂直回転機は高度な自動化機能で装備されており,最小限の人間の介入を可能にします.ターニングを含む柔軟性,高精度,自動化 を 提供 し,CNC 垂直回転機 は 現代 製造 プロセス で 不可欠 な ツール に なっ て い ます.



CNC垂直回転機は,幅広い機能と高い生産性を持つ最高性能の機械です.私たちの会社は,アニマトロニックと水力学をシームレスに統合する 最先端の機械ツールを開発しました先進的な設計と製造技術からインスピレーションを得て 豊かな企業文化を組み込みます国内外の顧客に世界クラスの製品を提供できるようになりました.



高精度と耐久性を確保するために テーブルには 整形鋳造と 熱バランスのとれた構造を使用しましたメインシャフトベアリングは,高精度な二列円筒型ロールベアリングを使用テーブルガイドウェイは,スムーズな操作のために最適化されています.



当社は,当社の製品を常に改善するために努力しており,そのため,提供された情報は事前の通知なしに変更される可能性があります.



マシンパラメータ

モデル CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A
垂直ツールリストの最大回転直径 (mm) 800 1200 1200 1600 2000 2600
作業台直径 (mm) 700 1000 1000 1400 1800 2200
作業部品の最大高さ (mm) 800 1000 1000 1200 1250 1400
パーツの最大重量 (kg) 1500 1500 3200 3200 8000 8000
作業台の回転速度範囲 (rpm) 30から260 20から180 6.3-200 15から160 3.2-100 2.2-70
給餌シリーズ ステップレス ステップレス ステップレス ステップレス ステップレス ステップレス
道具の休憩時間帯 (mm/min) 0.25-90 0.25-90 0.8から86 0.25-90 0.8から86 0.8から86
横梁の距離 (mm) 500 1000 650 1200 890 1090
ツールリストの水平移動 (mm) 500 700 700 900 1115 1400
ツールリストの垂直移動 (mm) 450 500 650 750 800 800
切断棒の切断面の大きさ (mm) 30*40 30*40 30*40 30*40 30*40 30*40
メインモーター電源 (kW) 11 15 22 15 30 30

シングルコラム CNC垂直ターレットフレーシングマシン CE標準 高硬さ自動 0シングルコラム CNC垂直ターレットフレーシングマシン CE標準 高硬さ自動 1シングルコラム CNC垂直ターレットフレーシングマシン CE標準 高硬さ自動 2
