プロダクト細部
起源の場所: 河南、中国
ブランド名: BAISHUN MACHINERY
証明: CE/ISO9001
モデル番号: CK5235
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 1湿らないようにプラスチックで包装します2強い木製のパレットで梱包されます.
受渡し時間: 30-35の仕事日
支払条件: L/C,T/T,ウェスタンユニオン
供給の能力: 20組のセット/セット每の 月
最大 作業部品の長さ (mm): |
3500 |
最大 スピンドル速さ (rp.m): |
50回転/m |
機械加工能力: |
中途半端 |
スピンドル・ボー ((mm): |
130 |
ベッドの幅 (mm): |
250mm |
スピンドルモーターの電源 (kW): |
30 |
スピンドル数: |
対 |
最大回転長さ (mm): |
3500 |
軸数: |
2 |
移動 (X軸): |
750のmm |
移動 (Z軸): |
1800のmm |
定位精度 (mm): |
±0005 |
繰り返し可能性 (X/Y/Z) (mm): |
±0005 |
サイズ (L*W*H): |
3950*6300*4350mm |
電圧: |
380V |
CNC制御システム: |
GSK,シメンス,ファヌック |
Toolpostのブランド: |
HONGDA |
ツール・ポスト・ステーション: |
4 |
体重 (kg): |
35000 |
作業部品の最大重量:: |
8000kg |
最大 作業部品の長さ (mm): |
3500 |
最大 スピンドル速さ (rp.m): |
50回転/m |
機械加工能力: |
中途半端 |
スピンドル・ボー ((mm): |
130 |
ベッドの幅 (mm): |
250mm |
スピンドルモーターの電源 (kW): |
30 |
スピンドル数: |
対 |
最大回転長さ (mm): |
3500 |
軸数: |
2 |
移動 (X軸): |
750のmm |
移動 (Z軸): |
1800のmm |
定位精度 (mm): |
±0005 |
繰り返し可能性 (X/Y/Z) (mm): |
±0005 |
サイズ (L*W*H): |
3950*6300*4350mm |
電圧: |
380V |
CNC制御システム: |
GSK,シメンス,ファヌック |
Toolpostのブランド: |
HONGDA |
ツール・ポスト・ステーション: |
4 |
体重 (kg): |
35000 |
作業部品の最大重量:: |
8000kg |
垂直合金ホイール 人気タイプ 双列 CK5235 垂直回転機
二重列垂直回転機は,新しい設計哲学と製造技術を吸収する,機械-電気-水力統合の先進的な機器です.設計の最適化方法を採用しています構造では,強い強度,高い動的および静的硬さ,高精度,重荷,高効率,長寿命各機械部品の主要な技術仕様は,関連国家規格に適合しています.

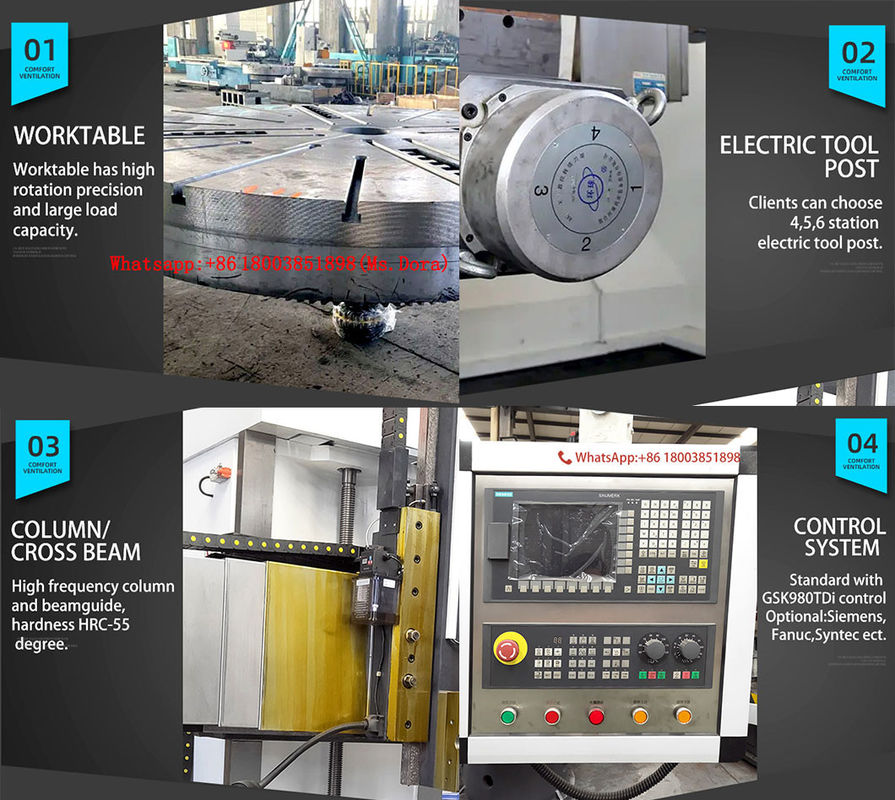

機械は,作業テーブルベース,作業テーブル,メイントランスミッションボックス,ゲントリフレーム,ビーム,ラムツールリスト,給餌ボックス,電気システム,操作ステーション,水力システム,保護装置などがあります.
精度と負荷負荷能力を確保するために,二列垂直回転機は短いスピンドル構造を採用する.スピンドル中心軸承は,高精度の二列ローラーベアリングを使用する.作業台は,恒常流水静止ガイドウェイを装備この設計により,作業台の半径精度と軸精度の両方が向上します.
機械の主な動きは,優れたダイナミック特性を提供するACサーボモーターによって駆動される.作業台はまた,強力な瞬間的な過負荷能力を有する.補給軸の動きは,低減箱を通じて高精度ボールスクリュー構造を駆動するサーボモーターによって達成されます.位置付けを正確にします
| 仕様 | ユニット | CK5225 | CK5231 | CK5240Q | CK5240 |
| 最大回転直径 | mm | 2500 | 3150 | 4000 | 4000 |
| 作業部品の高さ最大 | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| 作業部品の最大重量 | T | 10/20 年 | 10/20 年 | 10/20 年 | 32 |
| 作業台直径 | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| テーブル速度の範囲 | r/min | 2から63 | 2から63 | 2から63 | 2から63 |
| ステップ | 16 | 16 | 16 | 16 | |
| 作業台の最大トルク | KN.m | 63 | 63 | 63 | 100 |
| 列車の頭部を素早く横切る | mm/min | 4000 | 4000 | 4000 | 4000 |
| 右線頭 の 垂直 移動 | ノ | 35 | 35 | 35 | 40 |
| 左線頭 の 垂直 移動 | kn | 30 | 30 | 30 | 30 |
| 右線頭の距離切断力 | mm/min | 1 - 50 | 1 - 50 | 1 - 50 | 1 - 50 |
| 右線頭の距離切断力 | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| 腕の移動 | mm | 1000 | 1000 | 1000 | 1250 |
| 腕の部分 | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| 左側と右側の鉄道ヘッドの回転 | ° | ±30° | ±30° | ±30° | ±30° |
| 道具の部分 | mm | 40×50 | 40×50 | 40×50 | 50×50 |
| メインモーターの動力 | クワット | 55 | 55 | 55 | 75 |
| 総寸法 | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
