プロダクト細部
起源の場所: 河南、中国
ブランド名: Baishun
証明: ISO9001: 2008; CE
モデル番号: C61200
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 輸出 標準 木製ケース パッケージ または 顧客との交渉
受渡し時間: 70営業日
支払条件: T/T,L/C,ウェスタンユニオン
供給の能力: 1ヶ月あたりの10組のセット/セット
最大 作業部品の長さ (mm): |
8000のmm |
ベッドの幅 (mm): |
1600 |
最大回転長さ (mm): |
7800のmm |
年間: |
2019年 |
電圧: |
380V、50HZ、3PHASE |
体重 (kg): |
50000のKG |
最高。振動直径（mm）: |
2000のmm |
名前: |
売れやすい 中古 6 メートル重作業回転機 |
中心間の間隔: |
8000mm |
ベッド上の振動: |
2000mm |
マックス 横滑り: |
1600mm |
力（kW）: |
75 |
最大 作業部品の長さ (mm): |
8000のmm |
ベッドの幅 (mm): |
1600 |
最大回転長さ (mm): |
7800のmm |
年間: |
2019年 |
電圧: |
380V、50HZ、3PHASE |
体重 (kg): |
50000のKG |
最高。振動直径（mm）: |
2000のmm |
名前: |
売れやすい 中古 6 メートル重作業回転機 |
中心間の間隔: |
8000mm |
ベッド上の振動: |
2000mm |
マックス 横滑り: |
1600mm |
力（kW）: |
75 |
売れている新型 6 メートル重用水平回転機
重用水平回転機は,最新の国家精密基準を遵守して,国際的に先進的な方法と製造技術を使用して設計されています.自動制御精密製造技術の複数の分野やカテゴリーから
CW6150,CW6163,CW61100,CW61125とCW61160の重用 lathesは,鋳鉄と鋼の作業部品や中型から大型の非鉄金属部品を回転または加工するのに適しています.外部の円筒状の表面を回転させることができる,内部穴と端面回転,および様々な内部および外部メトリック,インチ,モジュール,直径ピッチスレッド.上方スライドは,短いコーナーを回転するために独立して使用できます.この lathesは,高いパワーを誇る高速で強い力による回転操作に最適です.
1高品質の灰色鋳鉄を使用してベッドは樹脂砂鋳造によって作られ,シール砂構造を使用し,三つの長方形の平坦なガイドレールを使用してガイド,高周波の消化と磨き技術を使用するベッド上部幅は1600mm 下部チップモードを使用するチップ
2. 2つの点で支えられたスフィンダ,精密スフィンダ付きベアリング,高周波消化および加工のための磨き処理後の送電装置,歯の上端のトリミング技術密閉施設の信頼性の高い迷路を使用するフロントスピンドル,効果的にオイル流出や外物ヘッドストックを防ぐことができます.
3主電源と電源メカニズムが柔軟なコップリングで接続されている直流モーター駆動のスピンドル回転による主なトランスミッションシステムには,優れた機械特性があります.
4尾根は上部と下部で構成される.上部には尾根のスピンドルとスピンドルの中央線調整メカニズムが装備されている.車体の下には,尾根の高速移動メカニズムとロックメカニズムが装備されています.尾根の袖は,内蔵された上部構造を採用し,快速シフトの袖と尾根の袖の高速移動メカニズムは,別々のモータードライブによって駆動されます.
5圧力プレートホルダーを使用する塔は,大きなキャリ,クロススライドと上部ナイフブロックによって3つの部分に分かれ,高強度,高硬さおよび他の特徴を持っています.重い切りに適している.
6拡張ユニットレールペーストチンの亜鉛銅板方法,アプロンとセールツールのキャリアリンク,モーター車両を切る任意のコーン.
72軸のスライディング構造のためのフィードボックス,様々なフィードの変換を達成することができます.
8. 液圧シリンダーを制御するために使用される液圧システム,スフィンダボックスギア自動シフトと強制潤滑を実現,システムは信頼性,便利な保守で動作します.
使用された重用回路機の主要技術データ
| モデル | C61160 について | C61200 | C61250 について | C61315 | |
| マックス ベッドに転げろ | mm | 1600 | 2000 | 2500 | 3150 |
| 最大.車輪/道具柱を振り回す | mm | 1200 | 1600 | 2000 | 2600 |
| ベッドの幅 (3つの床) | mm | 1600 | 1600 | 1600/2100 | 2100 |
| 作業部品の最大長さ | m | 5から20 | 5から20 | 5から20 | 5から20 |
| 作業部品の最大重量 | トン | 32 | 32 | 32/75 | 75 |
| 面板の最大トルク | kg.m | 8000 | 8000 | 8000 | 8000 |
| 最大切断容量 | kg.m | 8000 | 8000 | 8000 | 8000 |
| ツールの棒の切断寸法 | mm | 70×70 | 70×70 | 70×70 | 70×70 |
| 毛糸 | |||||
| スピンドル速度の増加 | ステップレス | ステップレス | ステップレス | ステップレス | |
| スピンドル速度の範囲 | rpm | 1~200 0.8-160 0.025-125 |
1~200 0.8-160 0.025-125 |
1~200 0.8-160 0.025-125 |
1~200 0.8-160 0.025-125 |
| チャックの直径 | mm | 1600 | 2000 | 2500 | 3150 |
| ナイフリスト | |||||
| ステップ 飼料数 | ステップ | 18 | 18 | 18 | 18 |
| 縦方向の餌範囲 | mm/r | 0.125-48 | 0.125-48 | 0.125-48 | 0.125-48 |
| 交差フード範囲 | mm/r | 0.063-24 | 0.063-24 | 0.063-24 | 0.063-24 |
| 工具スライド複合体の供給範囲 | mm/r | 0.063-24 | 0.063-24 | 0.063-24 | 0.063-24 |
| 経緯速速横断速度 | mm/min | 3000 | 3000 | 3000 | 3000 |
| 横断高速横断速度 | mm/min | 1500 | 1500 | 1500 | 1500 |
| 横スライドの最大移動距離 | mm | 670 | 800 | 1000 | 1250 |
| メトリックスレッド (スレッドピッチ) | mm | 2・40 | 2・40 | 2・40 | 2・40 |
| インチ糸 | mm | 1・14 | 1・14 | 1・14 | 1・14 |
| モジュールの糸 | mm | 1.5 ̇20 | 1.5 ̇20 | 1.5 ̇20 | 1.5 ̇20 |
| 尾根 | |||||
| 袖の横断容量 | mm | 200 | 200 | 300 | 300 |
| 尾根を素早く走る | mm/min | 3000 | 3000 | 3000 | 3000 |
|
袖の快速横断 |
mm/min | 664 | 664 | 664 | 664 |
| パワー | |||||
| メインモーター電源 | kw | 75 | 75 | 90 | 118 |

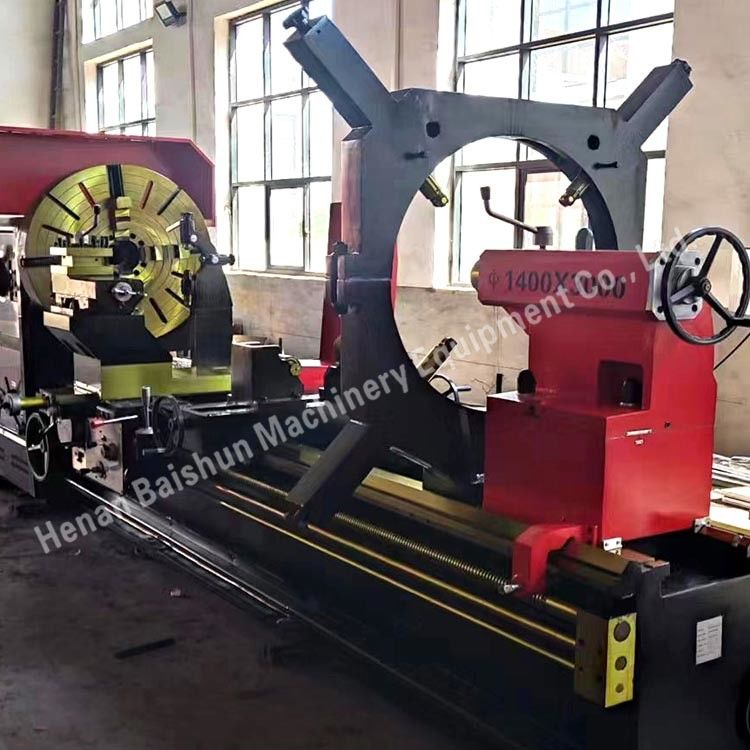

重作業用水平回路機械の写真
これはC61200X8000MMX32T重用水平回転機です
C61250X12000MMX40Tの重用水平回転機です
