プロダクト細部
起源の場所: 河南、中国
ブランド名: Baishun
証明: ISO
モデル番号: CW6180B
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 輸出 標準 木製ケース パッケージ または 顧客との交渉
受渡し時間: 65営業日
支払条件: T/T,L/C,ウェスタンユニオン
供給の能力: 20セット/セット/月
名前: |
高精度ユニバーサル水平回転機 メタル回転機 1500mm |
最大 作業部品の長さ (mm): |
10000のmm |
スピンドル速度の範囲 (rpm): |
7.5 - 1000 |
機械加工能力: |
頑丈 |
ベッドの幅 (mm): |
750mm |
タイプ: |
横軸 |
スピンドルモーターの電源 (kW): |
11kw |
年間: |
2019年 |
電圧: |
380V、50HZ、3PHASE |
体重 (kg): |
5000のKG |
紡錘穴: |
105mm |
最高。振動直径（mm）: |
630のMM |
名前: |
高精度ユニバーサル水平回転機 メタル回転機 1500mm |
最大 作業部品の長さ (mm): |
10000のmm |
スピンドル速度の範囲 (rpm): |
7.5 - 1000 |
機械加工能力: |
頑丈 |
ベッドの幅 (mm): |
750mm |
タイプ: |
横軸 |
スピンドルモーターの電源 (kW): |
11kw |
年間: |
2019年 |
電圧: |
380V、50HZ、3PHASE |
体重 (kg): |
5000のKG |
紡錘穴: |
105mm |
最高。振動直径（mm）: |
630のMM |

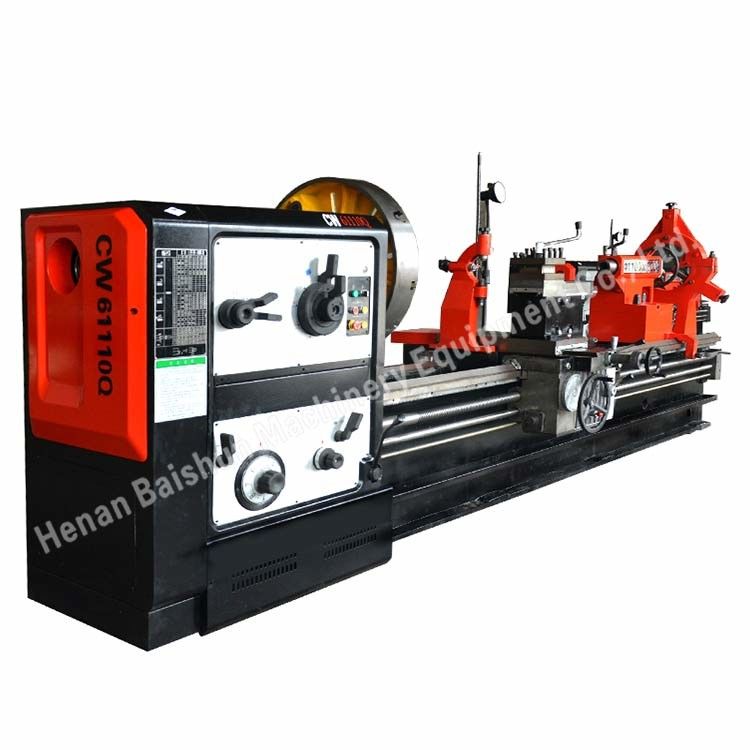

高精度ユニバーサル水平回転機 メタル回転機 1500mm
標準的な水平金属回転機の導入:
高精度ユニバーサル水平回転機 メタル回転機 DCモーター駆動のためのメイントランスミッション,スピンドル速度はステップレス速度調節です.作業部品の処理は合理的な切断速度を得ることができます.
中国製 格安な回転回転器の送料システム 送電機分離 SCRの使い方 無限変速 幅広い変速範囲 異なる加工条件下で最も合理的な飼料量を選択できる高周波の消化と磨きプロセスの処理後,機械ツールの表面硬さと精度を向上させ,また長い使用寿命を持つことができます.
1この機械は,鋳物,鋼材,および小型および中型非鉄材のパーツを処理するために使用できます.
2. また,外側の円筒形,内側の穴と端面を回転するのに適しています. さらに,溝のブローシング,掘削,掘削およびトリパンリングを行うことができます.
3また,メトリック,インチ,モジュール,直径ピッチスレッドと様々な内部および外部スレッドをカットすることができます.
4縦軸で長角形表面を切り取るだけでなく,長角形表面を切り取るために独立して動作することができます.
5スピンドルベアリングは国内で有名なブランドの製品を使います
6熱変形を均等にするため,ヘッドストックは対称構造で,スピンドルセンターを避け,オフセットを生成します.
7. ヘッドストックは,熱変形を減らすために,オイルバスの循環潤滑を採用します.
8スピンドルのフロント端は,その精度を向上させ,その硬さを高めるためにボールベアリングと接触する二方向角形の3つのサポート構造を採用
9ヘッドストックとガイドウェイのギアは,正確なトランスミッションと高い硬さを確保するために,消化によって処理されます.
機械の仕様
| テクニカル項目 モデル |
CW6163 / CW6263 |
CW6180Q / CW6280Q |
CW6180B / CW6280B |
CW61110Q / CW62110Q |
CW61125Q / CW62125Q |
CW61125B | CW61160B | CW61160 | CW61200 | CW61250 | |||
| ベッド上のスイング直径 | 630mm | 800mm | 800mm | 1100mm | 1250mm | 1250mm | 1600mm | 1600mm | 2000mm | 2500mm | |||
| 車両/横スライド上でのスイング直径 | 350mm | 480mm | 480mm | 800mm | 920mm | 860mm | 1200mm | 1200mm | 1600mm | 2千100mm | |||
| スイング直径 ギャップ/セール | CW6163- ギャップはない |
CW6180Q ギャップはない |
CW6180B ギャップはない |
CW61110Q - 待って ギャップはない |
CW61125Q - 隙間がない | ギャップはない |
|||||||
| CW6263 800mm |
CW6280Q 1000mm |
CW6280B- 1000mm |
CW62110Q - 待って 1300mm |
CW62125Q-1500mm | |||||||||
| マックス 作業部品の長さ | 1500mm; 2000mm; 3000mm; 4000mm; 5000mm; 6000mm; 8000mm; 10000mm; 12000mm; 14000mm; 16000mm; 18000mm; 20000mm | ||||||||||||
| マックス 作業部品の重量 | 2トン | 2トン | 2.5トン | 2.5トン | 2.5トン | 6トン | 6トン | 16トン | 16トン | 16トン | |||
| スピンドルホールの直径 | 105mm | 105mm | 105mm | 105mm | 105mm | 130mm | 130mm | 130mm | 130mm | 130mm | |||
| ガイドレールの幅 | 550mm | 550mm | 600mm | 600mm | 600mm | 755mm | 755mm | 1100mm | 1100mm | 1100mm | |||
| メインモーター電源 | 11 kw | 11 kw | 11 kw | 11 kw | 11 kw | 22 kw | 22 kw | 22 kw | 22 kw | 22 kw | |||
CW6163 / CW6263 水平金属回転機:
主な技術データ:
ベッド上の最大振動直径: 630mm
最大振動直径: 800mm
車両の上での最大振動直径:350mm
最大加工部品長さ: ご要望に応じて
最大積載容量:2トン(ベッド幅: 550mm)
CW6180Q / CW6280Q 水平金属回転機:
主な技術データ:
ベッド上の最大振動直径: 800mm
ギャップ上の最大振動直径:1000mm
車両の上での最大振動直径: 480mm
最大加工部品長さ: ご要望に応じて
最大積載容量:2トン(ベッド幅: 550mm)
CW6180B / CW6280B 水平金属回転機:
主な技術データ:
ベッド上の最大振動直径: 800mm
ギャップ上の最大振動直径:1000mm
車両の上での最大振動直径: 480mm
最大加工部品長さ: ご要望に応じて
最大積載容量:2.5トン(ベッド幅600mm)
CW61125Q / CW62125Q 水平金属回転機:
主な技術データ:
ベッド上の最大振動直径: 1250mm
ギャップ上の最大振動直径: 1450mm
車両の上での最大振動直径: 920mm
最大加工部品長さ: ご要望に応じて
最大積載容量:2.5トン (ベッド幅: 600mm)
注記:ベッド幅が755mmであれば,最大積載容量は6tである.
CW61160B 水平金属回転機:
主な技術データ:
ベッド上の最大振動直径:1600mm
車両の上での最大振動直径:1200mm
最大加工部品長さ: ご要望に応じて
最大積載容量:6トン (ベッド幅:755mm)
注記:ベッド幅が1100mmであれば,最大積載容量は16tである.
CW61200 水平式金属回転機:
主な技術データ:
ベッド上の最大振動直径: 2000mm
車両の上での最大振動直径: 1600mm
最大加工部品長さ: ご要望に応じて
最大積載容量:16トン (ベッド幅:1100mm)
C61200 重用水平金属回転機:
主な技術データ:
ベッド上の最大振動直径: 2000mm
車両の上での最大振動直径: 1600mm
最大加工部品長さ: ご要望に応じて
最大積載容量:32トン (ベッド幅:1600mm)
