プロダクト細部
起源の場所: 河南、中国
ブランド名: Baishun
証明: ISO
モデル番号: CW6180B
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 輸出 標準 木製ケース パッケージ または 顧客との交渉
受渡し時間: 65営業日
支払条件: T/T,L/C,ウェスタンユニオン
供給の能力: 20セット/セット/月
名前: |
CW61 シリーズ 重用ユニバーサル メタル水平回転機 トーノ |
最大 作業部品の長さ (mm): |
10000のmm |
スピンドル速度の範囲 (rpm): |
4.8 - 640回転/m |
機械加工能力: |
頑丈 |
ベッドの幅 (mm): |
600 |
最大回転長さ (mm): |
10000のmm |
タイプ: |
横軸 |
スピンドルモーターの電源 (kW): |
11kw |
電圧: |
380V、50HZ、3PHASE |
体重 (kg): |
9000のKG |
紡錘穴: |
105mm |
最高。振動直径（mm）: |
800 mm |
名前: |
CW61 シリーズ 重用ユニバーサル メタル水平回転機 トーノ |
最大 作業部品の長さ (mm): |
10000のmm |
スピンドル速度の範囲 (rpm): |
4.8 - 640回転/m |
機械加工能力: |
頑丈 |
ベッドの幅 (mm): |
600 |
最大回転長さ (mm): |
10000のmm |
タイプ: |
横軸 |
スピンドルモーターの電源 (kW): |
11kw |
電圧: |
380V、50HZ、3PHASE |
体重 (kg): |
9000のKG |
紡錘穴: |
105mm |
最高。振動直径（mm）: |
800 mm |

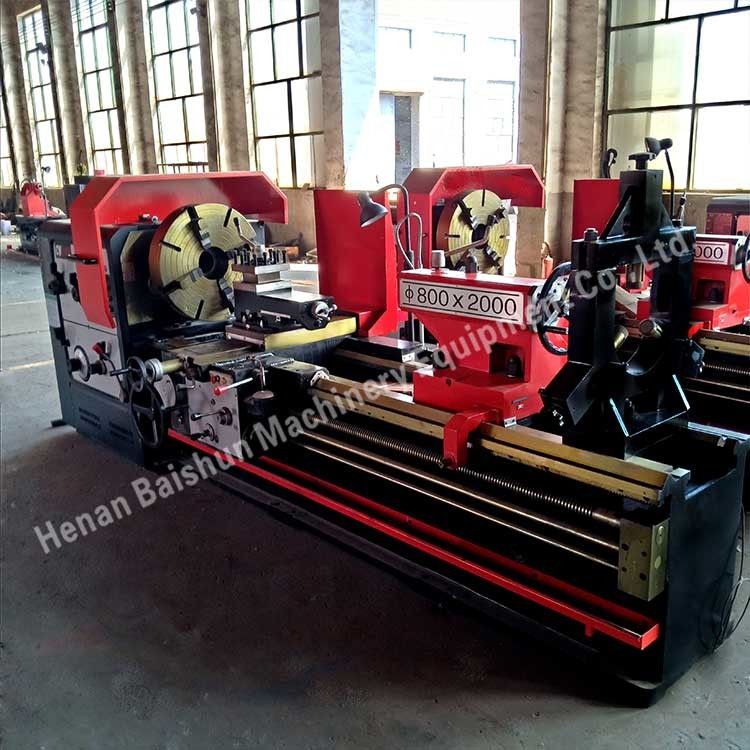

CW61 シリーズ 重用ユニバーサル メタル水平回転機 トーノ
CW6150,CW6163,CW61100,CW61125とCW61160の重用 lathesは,鋳鉄と鋼の作業部品や中型から大型の非鉄金属部品を回転または加工するのに適しています.外部の円筒状の表面を回転させることができる,内部穴と端面回転,および様々な内部および外部メトリック,インチ,モジュール,直径ピッチスレッド.上方スライドは,短いコーナーを回転するために独立して使用できます.この lathesは,高いパワーを誇る高速で強い力による回転操作に最適です.
1高品質の灰色鋳鉄を使用してベッドは樹脂砂鋳造によって作られ,シール砂構造を使用し,三つの長方形の平坦なガイドレールを使用してガイド,高周波の消化と磨き技術を使用するベッド上部幅は1600mm 下部チップモードを使用するチップ
2. 2つの点で支えられたスフィンダ,精密スフィンダ付きベアリング,高周波消化および加工のための磨き処理後の送電装置,歯の上端のトリミング技術密閉施設の信頼性の高い迷路を使用するフロントスピンドル,効果的にオイル流出や外物ヘッドストックを防ぐことができます.
3主電源と電源メカニズムが柔軟なコップリングで接続されている直流モーター駆動のスピンドル回転による主なトランスミッションシステムには,優れた機械特性があります.
4尾根は上部と下部で構成される.上部には尾根のスピンドルとスピンドルの中央線調整メカニズムが装備されている.車体の下には,尾根の高速移動メカニズムとロックメカニズムが装備されています.尾根の袖は,内蔵された上部構造を採用し,快速シフトの袖と尾根の袖の高速移動メカニズムは,別々のモータードライブによって駆動されます.
5圧力プレートホルダーを使用する塔は,大きなキャリ,クロススライドと上部ナイフブロックによって3つの部分に分かれ,高強度,高硬さおよび他の特徴を持っています.重い切りに適している.
6拡張ユニットレールペーストチンの亜鉛銅板方法,アプロンとセールツールのキャリアリンク,自動車は,任意のコーンを切る.
機械の仕様
| テクニカル項目 モデル |
CW6163 / CW6263 |
CW6180Q / CW6280Q |
CW6180B / CW6280B |
CW61110Q / CW62110Q |
CW61125Q / CW62125Q |
CW61125B | CW61160B | CW61160 | CW61200 | CW61250 | |||
| ベッド上のスイング直径 | 630mm | 800mm | 800mm | 1100mm | 1250mm | 1250mm | 1600mm | 1600mm | 2000mm | 2500mm | |||
| 車両/横スライド上でのスイング直径 | 350mm | 480mm | 480mm | 800mm | 920mm | 860mm | 1200mm | 1200mm | 1600mm | 2千100mm | |||
| スイング直径 ギャップ/セール | CW6163- ギャップはない |
CW6180Q ギャップはない |
CW6180B ギャップはない |
CW61110Q - 待って ギャップはない |
CW61125Q - 隙間がない | ギャップはない |
|||||||
| CW6263 800mm |
CW6280Q 1000mm |
CW6280B- 1000mm |
CW62110Q - 待って 1300mm |
CW62125Q-1500mm | |||||||||
| マックス 作業部品の長さ | 1500mm; 2000mm; 3000mm; 4000mm; 5000mm; 6000mm; 8000mm; 10000mm; 12000mm; 14000mm; 16000mm; 18000mm; 20000mm | ||||||||||||
| マックス 作業部品の重量 | 2トン | 2トン | 2.5トン | 2.5トン | 2.5トン | 6トン | 6トン | 16トン | 16トン | 16トン | |||
| スピンドルホールの直径 | 105mm | 105mm | 105mm | 105mm | 105mm | 130mm | 130mm | 130mm | 130mm | 130mm | |||
| ガイドレールの幅 | 550mm | 550mm | 600mm | 600mm | 600mm | 755mm | 755mm | 1100mm | 1100mm | 1100mm | |||
| メインモーター電源 | 11 kw | 11 kw | 11 kw | 11 kw | 11 kw | 22 kw | 22 kw | 22 kw | 22 kw | 22 kw | |||
