家へ > 製品 > 横の旋盤機械 > 中国 高精度水平ユニバーサル重用金属回転機価格

中国 高精度水平ユニバーサル重用金属回転機価格

プロダクト細部

起源の場所: 中国

ブランド名: Baishun

証明: ISO

モデル番号: CW61160

文書: 製品説明書 PDF

支払及び船積みの言葉

最小注文数量: 1セット

価格: negotiable

パッケージの詳細: 輸出 標準 木製ケース パッケージ または 顧客との交渉

受渡し時間: 70営業日

支払条件: T/T,L/C,ウェスタンユニオン

供給の能力: 20セット/セット/月

最もよい価格を得なさい
ハイライト:

汎用重金属回転機

名前:
中国 水平の普遍的な重用金属回転機 販売
最大 作業部品の長さ (mm):
10000のmm
スピンドル速度の範囲 (rpm):
2〜200回転/m
機械加工能力:
頑丈
スピンドル・ボー ((mm):
105
ベッドの幅 (mm):
1100
最大回転長さ (mm):
10000のmm
スピンドルモーターの電源 (kW):
22kw
体重 (kg):
15000のKG
オートマティックグレード:
手帳
紡錘穴:
105mm
最高。振動直径(mm):
2000のmm
名前:
中国 水平の普遍的な重用金属回転機 販売
最大 作業部品の長さ (mm):
10000のmm
スピンドル速度の範囲 (rpm):
2〜200回転/m
機械加工能力:
頑丈
スピンドル・ボー ((mm):
105
ベッドの幅 (mm):
1100
最大回転長さ (mm):
10000のmm
スピンドルモーターの電源 (kW):
22kw
体重 (kg):
15000のKG
オートマティックグレード:
手帳
紡錘穴:
105mm
最高。振動直径(mm):
2000のmm
中国 高精度水平ユニバーサル重用金属回転機価格

中国 高精度水平ユニバーサル重用金属回転機価格





機械の説明:



重用水平回転機は,最新の国家精密基準を遵守して,国際的に先進的な方法と製造技術を使用して設計されています.自動制御精密製造技術の複数の分野やカテゴリーから



1高品質の灰色鋳鉄を使用してベッドは樹脂砂鋳造によって作られ,シール砂構造を使用し,三つの長方形の平坦なガイドレールを使用してガイド,高周波の消化と磨き技術を使用するベッド上部幅は1600mm 下部チップモードを使用するチップ

2. 2つの点で支えられたスフィンダ,精密スフィンダ付きベアリング,高周波消化および加工のための磨き処理後の送電装置,歯の上端のトリミング技術密閉施設の信頼性の高い迷路を使用するフロントスピンドル,効果的にオイル流出や外物ヘッドストックを防ぐことができます.

3主電源と電源メカニズムが柔軟なコップリングで接続されている直流モーター駆動のスピンドル回転による主なトランスミッションシステムには,優れた機械特性があります.

4尾根は上部と下部で構成される.上部には尾根のスピンドルとスピンドルの中央線調整メカニズムが装備されている.車体の下には,尾根の高速移動メカニズムとロックメカニズムが装備されています.尾根の袖は,内蔵された上部構造を採用し,快速シフトの袖と尾根の袖の高速移動メカニズムは,別々のモータードライブによって駆動されます.

5圧力プレートホルダーを使用する塔は,大きなキャリ,クロススライドと上部ナイフブロックによって3つの部分に分かれ,高強度,高硬さおよび他の特徴を持っています.重い切りに適している.

6拡張ユニットレールペーストチンの亜鉛銅板方法,アプロンとセールツールのキャリアリンク,自動車は,任意のコーンを切る.

72軸のスライディング構造のためのフィードボックス,様々なフィードの変換を達成することができます.

8. 液圧シリンダーを制御するために使用される液圧システム,スフィンダボックスギア自動シフトと強制潤滑を実現,システムは信頼性,便利な保守で動作します.



機械の仕様:

テクニカル項目
モデル
CW6163
/
CW6263
CW6180Q
/
CW6280Q
CW6180B
/
CW6280B
CW61110Q /
CW62110Q
CW61125Q
/
CW62125Q
CW61125B CW61160B CW61160 CW61200 CW61250
ベッド上のスイング直径 630mm 800mm 800mm 1100mm 1250mm 1250mm 1600mm 1600mm 2000mm 2500mm
車両/横スライド上でのスイング直径 350mm 480mm 480mm 800mm 920mm 860mm 1200mm 1200mm 1600mm 2千100mm
スイング直径 ギャップ/セール CW6163-
ギャップはない
CW6180Q
ギャップはない
CW6180B
ギャップはない
CW61110Q - 待って
ギャップはない
CW61125Q - 隙間がない
ギャップはない
CW6263
800mm
CW6280Q
1000mm
CW6280B-
1000mm
CW62110Q - 待って
1300mm
CW62125Q-1500mm
マックス 作業部品の長さ 1500mm; 2000mm; 3000mm; 4000mm; 5000mm; 6000mm; 8000mm; 10000mm; 12000mm; 14000mm; 16000mm; 18000mm; 20000mm
マックス 作業部品の重量 2トン 2トン 2.5トン 2.5トン 2.5トン 6トン 6トン 16トン 16トン 16トン
スピンドルホールの直径 105mm 105mm 105mm 105mm 105mm 130mm 130mm 130mm 130mm 130mm
ガイドレールの幅 550mm 550mm 600mm 600mm 600mm 755mm 755mm 1100mm 1100mm 1100mm
メインモーター電源 11 kw 11 kw 11 kw 11 kw 11 kw 22 kw 22 kw 22 kw 22 kw 22 kw

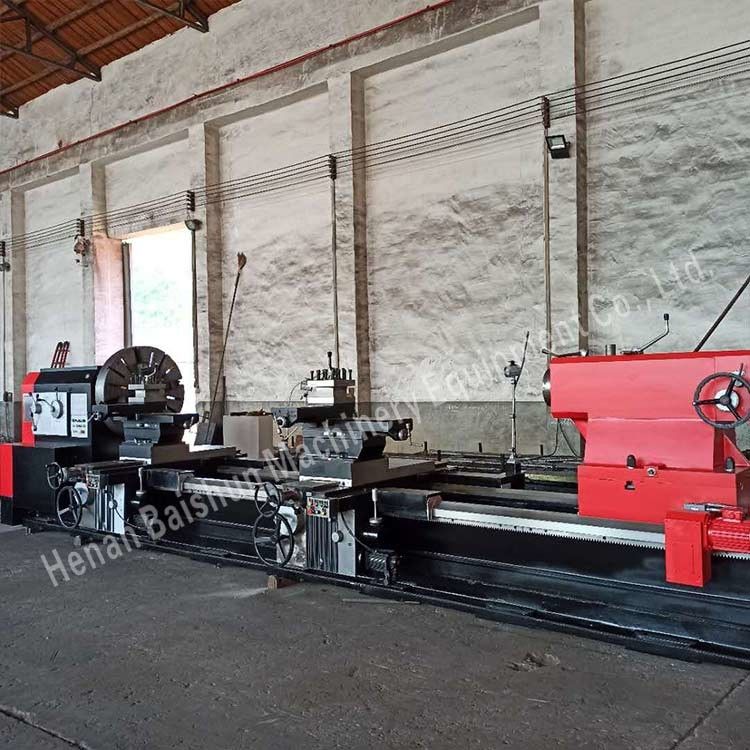

マシン画像:
中国 高精度水平ユニバーサル重用金属回転機価格 0中国 高精度水平ユニバーサル重用金属回転機価格 1
 中国 高精度水平ユニバーサル重用金属回転機価格 2中国 高精度水平ユニバーサル重用金属回転機価格 3中国 高精度水平ユニバーサル重用金属回転機価格 4中国 高精度水平ユニバーサル重用金属回転機価格 5中国 高精度水平ユニバーサル重用金属回転機価格 6中国 高精度水平ユニバーサル重用金属回転機価格 7





中国 高精度水平ユニバーサル重用金属回転機価格 8

中国 高精度水平ユニバーサル重用金属回転機価格 9

中国 高精度水平ユニバーサル重用金属回転機価格 10

中国 高精度水平ユニバーサル重用金属回転機価格 11

中国 高精度水平ユニバーサル重用金属回転機価格 12

中国 高精度水平ユニバーサル重用金属回転機価格 13
