家へ > 製品 > 床付き CNC lathes マシン > 横回転 lathes CNC回転フレッシングセンター ライブツーリングとフラットベッド

横回転 lathes CNC回転フレッシングセンター ライブツーリングとフラットベッド

プロダクト細部

起源の場所: 中国

ブランド名: Baishun

証明: ISO

モデル番号: CAK6180

文書: 製品説明書 PDF

支払及び船積みの言葉

最小注文数量: 1セット

価格: negotiable

パッケージの詳細: 輸出 標準 木製ケース パッケージ または 顧客との交渉

受渡し時間: 45 営業日

支払条件: T/T,L/C,ウェスタンユニオン

供給の能力: 月間50セット/セット

最もよい価格を得なさい
ハイライト:

水平回転床

,

cncターニングフレッシングセンター

,

生動ツール 機械回転機

最大 作業部品の長さ (mm):
3000
構造:
平床式トレーラーの旋盤
最大 スピンドル速さ (rp.m):
1500回転/m
機械加工能力:
頑丈
スピンドル・ボー ((mm):
105
ベッドの幅 (mm):
400のmm
スピンドルモーターの電源 (kW):
7.5/11
スピンドル数:
シングル
軸数:
2
移動 (X軸):
410のmm
移動 (Z軸):
850のmm
定位精度 (mm):
±0.001
繰り返し可能性 (X/Y/Z) (mm):
±0.001
電圧:
380/220V
CNC制御システム:
FANUC/GSK
ツール・ポスト・ステーション:
64 について
体重 (kg):
3500
名前:
横軸のCNC回路回転
チャック:
手動/水力 3 マウスチャック
タレットのタイプ:
4/6/8 ステーション 電動塔
最大 作業部品の長さ (mm):
3000
構造:
平床式トレーラーの旋盤
最大 スピンドル速さ (rp.m):
1500回転/m
機械加工能力:
頑丈
スピンドル・ボー ((mm):
105
ベッドの幅 (mm):
400のmm
スピンドルモーターの電源 (kW):
7.5/11
スピンドル数:
シングル
軸数:
2
移動 (X軸):
410のmm
移動 (Z軸):
850のmm
定位精度 (mm):
±0.001
繰り返し可能性 (X/Y/Z) (mm):
±0.001
電圧:
380/220V
CNC制御システム:
FANUC/GSK
ツール・ポスト・ステーション:
64 について
体重 (kg):
3500
名前:
横軸のCNC回路回転
チャック:
手動/水力 3 マウスチャック
タレットのタイプ:
4/6/8 ステーション 電動塔
横回転 lathes CNC回転フレッシングセンター ライブツーリングとフラットベッド
横軸 CNC lathes ターニングとフライディングセンターとライブツーリング フラットベッド CNC lathes


A: 主要な特徴:
1滑らかな表面と高速なスピンドル
2日本NSKベアリング
3. 床の体とガイドは,良い硬さと安定性を持っています.
4ガイドは高硬さで超音声消化で処理されます.
5車両はプラスチックのペースト加工を採用した 高精度で長寿
6. スピンドルブレーキは,電気ブレーキによって
7X.Z軸のフードは,サーボモーターを持つすべてのスクリューによって駆動されます.
8電子ハンドホイール 操作が簡単
9.CNCシステムを自由に選択することができます
10低騒音と高標準加工精度で3ギア速度変更とステップレス速度変更
11シャックの直径は φ250mmと325mmである. シャックの直径は φ250mmと325mmである.



仕様 CAK6140 CAK6150

CAK6161

CAK6166 CAK6180

マックス ベッドに振り向ける

400 500 610 660 800

作業部品の最大長さ (mm)

750/1000/1500/2000/3000mm

スピンドル・コーナー

MT3 税金

チャックサイズ



C6 ((D8 ((B,C型) ]

スピンドル・ボア・ダイア



Φ52mm,(Φ80mm (B) ]. [ Φ105mm ((C) ]

スピンドル回転範囲

3ステップ (自動交換) 独立スピン:100~1600r/min; 21~1500r/min ((I 162-1500 II66-500 121-150)

テイルストック 袖移動

150mm

尾根の袖の角形

MT3 金融機関

位置付け精度



±0.015mm

位置変更精度



±0.006mm

X/Z 速走



4/6 m/min

スピンドモーター

7.5 KW 11KW

750 の総寸法



2550×1550×1700



2550×1550×1900



1000 の総寸法

2750×1550×1700  2750×1550×1900
 1500 の全体的な寸法 3250×1550×1700  3250×1560×1900
 2000年の全体的な次元 3700×1550×1700  3700×1560×1900
 総寸法 3000 4710×1550×1700  4710×1560×1900


長さ

 G.W  G.W  G.W  G.W  G.W
750 の総寸法



2800 2900 2850 2900 3000
 1000 の総寸法 2900 3000 3000 3060 3150
1500 の全体的な寸法 3150 3200 3200 3250 3350
2000年の全体的な次元 3350 3400 3400 3450 3550
総寸法 3000 4100 4200 4250 4300 4400
標準設定:
1システム: GSK
2.3 マン્યુઅલチャック
3.4ステーションの電動塔
4周波数回転回転モーター
5速度の変化
6手動の尻尾ストック
7照明システム
8冷却システム
9自動潤滑システム
選択可能な設定:
システム
KND,シメンス,ファヌックなど
スピンドルモーター
サーボスピンドルモーター
道具の柱 (塔)
電気6台/8台/ギャング型4台
チャック
スプリングチャック,水力チャック,空気チャック
尾根
液体型尾根,空気型尾根
給餌器
自動バーフィッダー
輸送機
自動チップ輸送機
速度の変更
ステップレススピード 3ギア変速

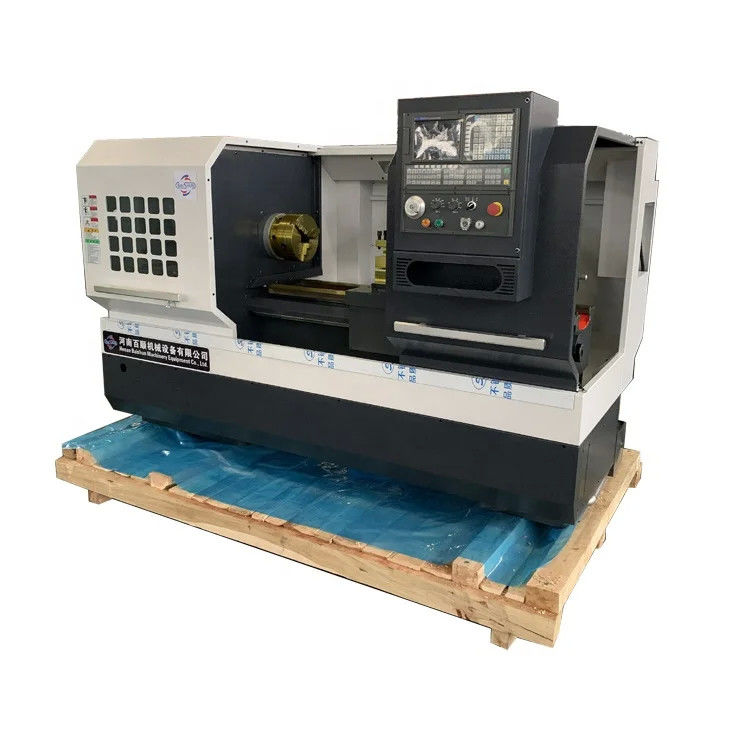

機械画像:
