プロダクト細部
起源の場所: 河南、中国
ブランド名: BAISHUN
証明: ISO
モデル番号: Y3150
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 輸出された標準パッケージ
ギアホブリングマシン
受渡し時間: 55の仕事日
支払条件: T/T,L/C,ウェスタンユニオン
供給の能力: 月間50セット/セット
CNC か ない か: |
普通 |
条件: |
新しい |
タイプ: |
ギヤ歯切り工具で切る機械 |
ビデオ出勤検査: |
提供 |
機械試験報告: |
提供 |
販売形態: |
ホットプロダクト 2023 |
基本部品の保証: |
1 年 |
基本構成要素: |
道具 |
電圧: |
380V/50Hz |
サイズ (L*W*H): |
2440 x 1370 x 1800mm |
保証: |
1年12ヶ月 |
主要 な 売り物: |
競争力のある価格 |
体重 (kg): |
45000 |
力（kW）: |
4.75 |
適用される産業: |
建築物 工場 機械 修理 工房 建設 エネルギー 鉱業 機械 作業場 |
展示室の場所: |
ブラジル,ペルー,インドネシア,メキシコ,ロシア,チリ,ウクライナ |
製品名: |
ギヤ歯切り工具で切る機械 |
色: |
白いまたは顧客の要求として |
キーワード: |
小型のギアホブリングマシン |
最大加工幅: |
250mm |
モーターパワー: |
6.45kw |
最大切片直径: |
500mm |
販売後サービス: |
海外の機械のサービスに利用可能なエンジニア |
機械のサイズ: |
2440 x 1370 x 1800mm |
体重: |
4500kg |
港: |
青ダオ港,中国,または顧客の要求 |
CNC か ない か: |
普通 |
条件: |
新しい |
タイプ: |
ギヤ歯切り工具で切る機械 |
ビデオ出勤検査: |
提供 |
機械試験報告: |
提供 |
販売形態: |
ホットプロダクト 2023 |
基本部品の保証: |
1 年 |
基本構成要素: |
道具 |
電圧: |
380V/50Hz |
サイズ (L*W*H): |
2440 x 1370 x 1800mm |
保証: |
1年12ヶ月 |
主要 な 売り物: |
競争力のある価格 |
体重 (kg): |
45000 |
力（kW）: |
4.75 |
適用される産業: |
建築物 工場 機械 修理 工房 建設 エネルギー 鉱業 機械 作業場 |
展示室の場所: |
ブラジル,ペルー,インドネシア,メキシコ,ロシア,チリ,ウクライナ |
製品名: |
ギヤ歯切り工具で切る機械 |
色: |
白いまたは顧客の要求として |
キーワード: |
小型のギアホブリングマシン |
最大加工幅: |
250mm |
モーターパワー: |
6.45kw |
最大切片直径: |
500mm |
販売後サービス: |
海外の機械のサービスに利用可能なエンジニア |
機械のサイズ: |
2440 x 1370 x 1800mm |
体重: |
4500kg |
港: |
青ダオ港,中国,または顧客の要求 |

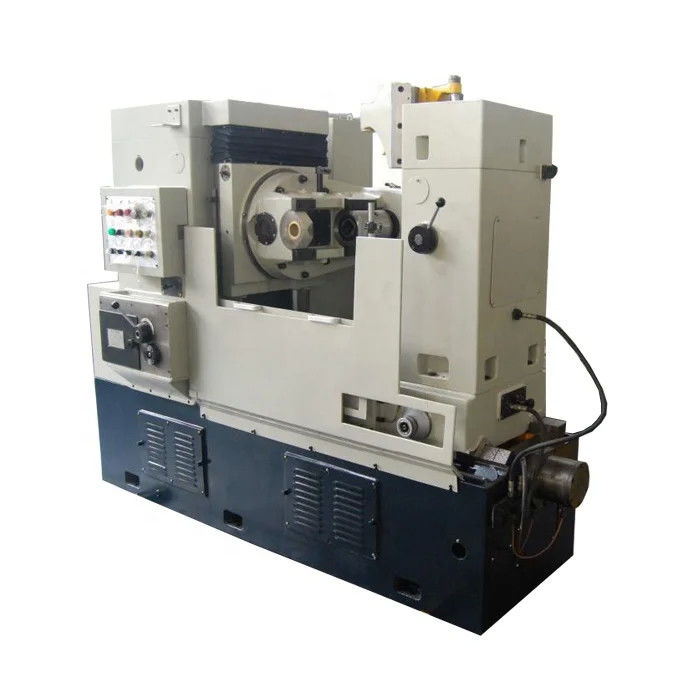

新品 高精度 8mm モジュラス マニュアル ユニバーサル ギア ホブリング マシン
Y3180/Y3150 シリーズギアホブリングマシンは垂直列で固定され,水平移動作業テーブルの伝統的な配置を採用し,円筒型ギア加工に適しています.ワームホイールとショートスピライン・シャフト機械は以下の特徴を有する.
1垂直列の高さ上昇し,ストローク増加:垂直の柱は,より大きな歯の幅の加工を可能にするため,より高く (180/130mm,同じ種類のY3180/Y3150よりも頭スライドの軸性ストロークが増加) されています..
2切削ツールの使用寿命は,電動工具のジャンプによって増加します.最も長いストロークは180mmに達し,そのような電動工具のジャンプは,より長いホブを取って,ホブの寿命を大幅に増加します.
3高精度で長寿命: 機械は5級以上の高精度なワームギアを採用し,高耐磨性を持つブロンズ合金材料を使用します.長期使用寿命と安定した精度.
4. ツール速度が高くなる:ローリングベアリングは,ツール回転速度が高くなるために,ホップに沿った伝統的なベアリングを置き換える.
5ツールの柱が軸方向に動いているので,バックラッシュバランスシリンダーは関与し,リードスクリュー間のスペースを効果的に削減し,振動を排除します.
6便利な水力駆動構造により,切断器を使用する時間だけでなく,切断しない時間を短縮します.
7.小柱尾根の外側の支柱はヒンジ構造を採用し,外側へ簡単に開けられ,直径が大きい部品を吊るすのに便利である ((Y3180).
機械の技術データ:
|
期間 |
Y3150 |
Y3180 |
|
|
マックス.dia.workpiece (バックコラムなし/バックコラム付き) mm |
500/500 |
800/550 |
|
|
マックスモジュール mm |
8/ 6 |
10/8 恋愛 に つい て |
|
|
最大加工幅 mm |
350 |
500 |
|
|
最小のホーブリングギア歯 (Z/K) |
5 |
7 |
|
|
垂直方向での輸送の最大移動 mm |
430 |
530 |
|
|
曲がり角を回すヘリックス・アングル |
±45° |
±45° |
|
|
切断器の軸と作業台面の間の距離 mm |
235〜665 |
235~765 |
|
|
スピンドルテーパー |
MT5 |
MT5 |
|
|
切断器の最大寸法 mm |
Φ160×180 |
Φ160×180 |
|
|
切断器の最大軸移動 mm |
|
180 |
|
|
変形可能なホービング・アボールの直径 mm |
22,27,32 |
27,32,40 |
|
|
調理台の中心から作業台の中心までの距離 mm |
30~330 |
50~550 |
|
|
作業台の高速移動速度 mm |
50 |
50 |
|
|
作業台の外側の直径/穴直径 mm |
510/80 |
650/80 |
|
|
スピンドル速度ステップ |
9 |
8 |
|
|
スピンドル速度範囲 rpm |
40~250 |
40~200 |
|
|
軸性給餌範囲 mm/rev |
12ステップ 0.4~4 |
12ステップ 0.4~4 |
|
|
メインモーターの同期速度 kw/rpm の電源 |
4/1500 年 |
5.5/1500 |
|
|
速軸モーターの同期速度 kw/rpm の電源 |
1.1/1500 |
||
|
速速作業台モーターの同期速度 kw/rpm |
1.1/1000 |
1.1/1000 |
|
|
パンプモーターの同期速度 kw/rpm |
4500 |
5800 |
|
|
純重量kg |
4500 |
5800 |
|
|
総サイズ mm |
2440×1270×1920 |
2765×1420×2030 |
|
詳細 説明:
鋳造部品
支払条件
通常はT/T,L/Cを使います.
T/T:T/T 30%事前で,残高は配達前に検査後に支払われる
配達前に,我々は完成した機械の写真を送信し,検査のために私たちの工場に来るよう歓迎します
梱包方法
FCL&LCL輸出基準 20/40フィートコンテナ
FCL:海上利用可能なパッケージ,機械はコンテナに固定され,スペアパーツは木箱に詰め込まれます
船舶
MSK/MSC/APL/EMC/PIL など
保証
履き回る部品を除く,通常の使用で12ヶ月
1. 24 数時間後 販売サービスほら郵便かPねえ ねえ
2. 100%r回答率
3.エンジニアは海外でのサービスに利用可能だ
4OEMsサービスは入手可能
5保証期間を超えて12ヶ月,すべてのスペアパーツは工場価格です
