家へ > 製品 > メタル・スロット・マシン > CNC 重作業回路ツール メタルフレーシング 垂直メタルスロットリングマシン

CNC 重作業回路ツール メタルフレーシング 垂直メタルスロットリングマシン

プロダクト細部

起源の場所: 中国

ブランド名: BAISHUN

証明: ISO

モデル番号: BK5040

文書: 製品説明書 PDF

支払及び船積みの言葉

最小注文数量: 1セット

価格: negotiable

パッケージの詳細: 輸出標準の木製ケースパッケージ

受渡し時間: 35 営業日

支払条件: T/T,L/C,ウェスタンユニオン

供給の能力: 1ヶ月あたりの100SET

最もよい価格を得なさい
ハイライト:

Cncメタルスロットリングマシン

,

CNC 重作業回転床

,

垂直金属スロットリング機

名前:
自動金属スロット機
RAM 調整ストローク:
315mm
最大長さ:
400mm
テーブルサイズ:
800*610mm
スロッティング・レンジ:
0-25mm
タイプ:
CNC
モーター:
1.5KW
頻度:
50Hz
体重:
3700kg
サイズ:
2800*2400*2500mm
名前:
自動金属スロット機
RAM 調整ストローク:
315mm
最大長さ:
400mm
テーブルサイズ:
800*610mm
スロッティング・レンジ:
0-25mm
タイプ:
CNC
モーター:
1.5KW
頻度:
50Hz
体重:
3700kg
サイズ:
2800*2400*2500mm
CNC 重作業回路ツール メタルフレーシング 垂直メタルスロットリングマシン

CNC重作業回路ツール メタルフレッシング 垂直メタルスロットリングマシン 価格



機械の説明

CNC自動金属スロットリング機械は,作業部件に溝やスロットを作るために使用される専門ツールです. プロセス中に,作業部件は,前後,横に移動されます.切断ツールが上下に移動しながら,作業台に回転して,望ましいスロットを作成このタイプの機械は,切削ツールの垂直上下運動を使用して,キーウェイと穴を作るために線形運動メカニズムを使用します.



特徴

1機械の作業テーブルには3つの異なる方向 (縦方向,水平方向および回転方向) の供給が備わっています.機械の機械加工で clamping 一度いくつかの表面を通過する,

2滑り枕の回転運動と作業テーブルのための液圧送電装置.

3滑り枕は,毎回同じ速度を持っているし,ラムと作業テーブルの動きの速度を調整することができます.

継続的に

4液圧制御テーブルは,油逆転メカニズムのためのラム換油油を持っています.

垂直,水平,回転速度で動いています

5. 液圧給餌を使用し,スロティングマシン,は,作業が完了すると,即時給餌を戻す,したがって,機械的なスロティングマシンを使用したドラムホイール給餌よりも優れている.



適用:

この機械は,インターポレーション平面,形成面,キーウェイなどに使用されます. そして10°のモールドに傾きを挿入することができます.単品または小批量生産に適した企業.



利点:
1シンクロンベルト運転,低騒音,大きなトランスミッションパワー
2Y軸の螺旋ナッツはダブルナッツでプレテンション処理されています.
3主なモーターはサーボモーターです
4手動コントローラ付きのKND1000m-c cncシステム. Fanuc,シエメンスのcncシステムはオプションです.
5- 箱のデザイン
6高精度で優れた金属工芸の仕上げ
7.CNC回転テーブルはオプションです.



機械の仕様:

ポイント ユニット BK5018 BK5030 BK5032 BK5040
最大長さ mm 180 300 320 400
RAM 調整ストローク 体重 80 300 315 315
バームの動き数 n/min 30/120 30~150 20~80 20~80
作業台サイズ mm 600*320 550*405 800*610 800*610
X方向モータートルク N.M 6 6 7.7 7.7
Z方向モータートルク N.M 6 6 7.7 7.7
メインモーター電源 kw 3.7 3.7 4 4
機械の重量 体重 2000 2800 3700 3700
パッケージの寸法 mm 2200*2100*2300 2300*2200*2300 2800*2400*2500 2800*2400*2500

機械画像:

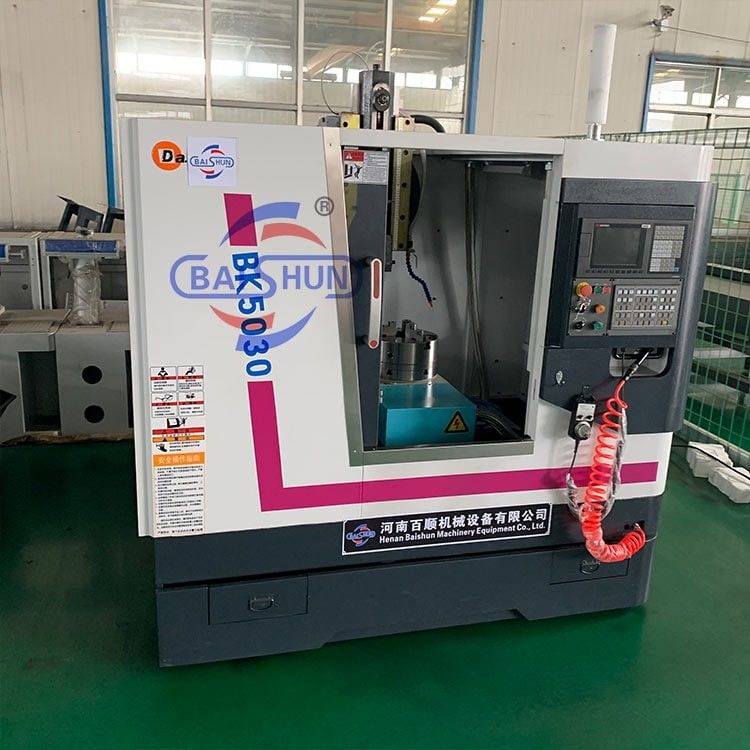

CNC 重作業回路ツール メタルフレーシング 垂直メタルスロットリングマシン 0
CNC 重作業回路ツール メタルフレーシング 垂直メタルスロットリングマシン 1
