家へ > 製品 > メタル・スロット・マシン > 重荷垂直形状作機 メタルスロットリングマシン B5040

重荷垂直形状作機 メタルスロットリングマシン B5040

プロダクト細部

起源の場所: 中国

ブランド名: BAISHUN

証明: ISO

モデル番号: B5040

文書: 製品説明書 PDF

支払及び船積みの言葉

最小注文数量: 1セット

価格: negotiable

パッケージの詳細: 輸出標準の木製ケースパッケージ

受渡し時間: 20 営業日

支払条件: T/T,L/C,ウェスタンユニオン

供給の能力: 1ヶ月あたりの150組のセット/セット

最もよい価格を得なさい
ハイライト:

重量金属スロットリングマシン

,

重荷垂直形状作りの機械

,

メタルスロッティングマシンB5040

製品名:
調整可能な金属スロットリングマシン B5040
モデル:
B5040
マックス.ラムの走行:
400mm
RAM 最大スロット長:
500mm
機能:
メタルスロット
騒音:
4Kw
キーワード:
メタル・スロット・マシン
色:
緑色
体重:
3700kg
ダイメンション:
2290*1525*2485mm
製品名:
調整可能な金属スロットリングマシン B5040
モデル:
B5040
マックス.ラムの走行:
400mm
RAM 最大スロット長:
500mm
機能:
メタルスロット
騒音:
4Kw
キーワード:
メタル・スロット・マシン
色:
緑色
体重:
3700kg
ダイメンション:
2290*1525*2485mm
重荷垂直形状作機 メタルスロットリングマシン B5040

重荷垂直形状作機 調整可能な金属スロット作機 B5040



機械の説明

メタルスロットリング機械は,工品に溝やスロットを作るのに使用される特殊なツールです. その過程で,工品は長方向,横方向,横方向に移動されます.挿入ツールが上下に回転して,望ましいスロットを切る間,作業台に回転このタイプの機械ツールは,スローティングツールの垂直回転運動を使用して,鍵通路と穴を作るために線形運動メカニズムを使用します.

スロッティング・マシンは,スローティング・パーツを切り取るのに単刃のツール (スロッティング・ツール) を使用する.しかし,スローティング・マシンは垂直のレイアウトを持つが,スローティング・マシンは水平のレイアウトを有する.スロット 機械 は,高 生産 性 と 精度 で 知ら れ ます単品および小批量生産の両方の内部キーウェイまたはスピンホール処理に適しています.また,平面,四角形,または多角形のホールを作成するために使用できます.



垂直金属スロティングマシンの利点

1機械の作業テーブルは,三つの異なる方向 (縦,横,回転) の供給が提供されているため,作業対象は一度にクランプを通過します.機械機械の加工における複数の表面.

2滑り枕の回転運動と作業テーブルのための液圧送電装置.

3滑り枕は,毎回同じ速度で動いて,ラームと作業台の移動速度を継続的に調整できます.

4液圧制御テーブルは,油逆転メカニズムのためのラム換油油を持っています. 液圧と手動の外付けに加えて,単一のモータードライブ垂直でも,横軸と回転式高速移動.

5. 液圧給餌を使用し,スロティングマシン,は,作業が完了すると,即時給餌を戻す,したがって,機械的なスロティングマシンを使用したドラムホイール給餌よりも優れている.



機械の説明:



仕様 ユニット B5020 B5032 B5040
マックス. RAM のストローク mm 220 340 400
RAM 最大スロット長 mm 200 320 500
RAM 動作周波数 時/分 32.50.80.125 20.32.50.80 20.32.50.80
RAM の傾斜角 ° 0から8 0から8 0から8
RAM の垂直調整距離 mm 230 315 315
切断頭軸承表面から前腕床間の距離まで mm 485 600 630
テーブル直径 mm 500 630 630
スライドフレームの下端と作業テーブルとの距離 mm 320 490 600
作業台の長長移動距離最大 mm 500 630 690
作業台の横移動距離最大 mm 500 560 620
テーブル最大回転角 ° 360 360 560
垂直と水平のテーブル電源供給範囲 mm 0.08-121 0.08-121 0.08-121
テーブル用回転式フード範囲 mm 0.052-0 だった783 0.052-0 だった783 0.052-0 だった783
モーターパワー kw 3 4 4
モーターの速度 r/min 1430 960 960
機械の重量 体重 2200 3000 3700
輪郭の寸法 mm 1916年*1305年*1995年 2261*1495*2245

2290*1525*2485





機械画像

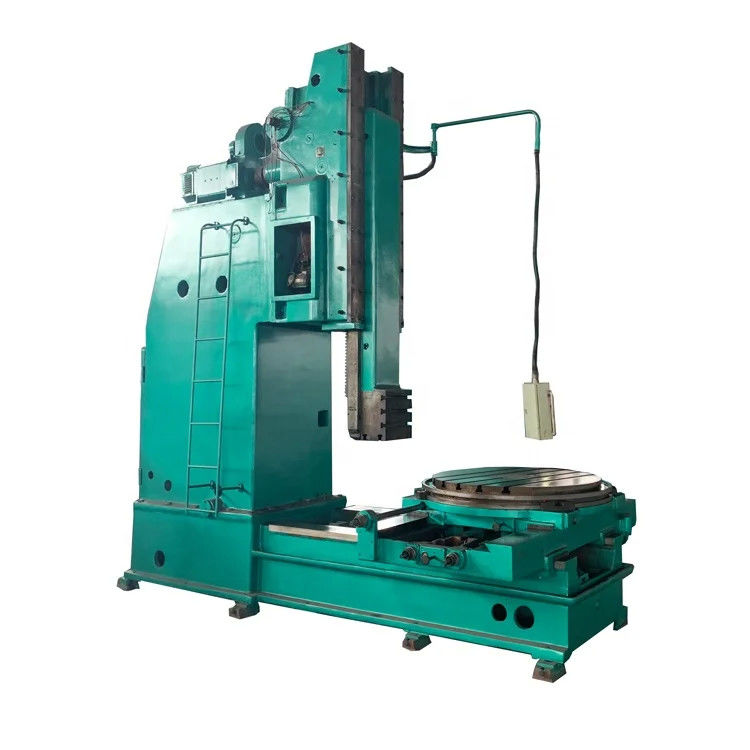

重荷垂直形状作機 メタルスロットリングマシン B5040 0重荷垂直形状作機 メタルスロットリングマシン B5040 1
