プロダクト細部
起源の場所: 中国
ブランド名: BAISHUN
証明: ISO
モデル番号: TCK550
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 輸出標準の木製ケースパッケージ
受渡し時間: 30-35の仕事日
支払条件: L/C,T/T,ウェスタンユニオン
供給の能力: 50 1ヶ月あたりにセット
マックス スピンドル速さ: |
OEM 斜床 CNC lathes マシン 価格 |
ベッド上の回転直径最大: |
540mm |
スライド上の最大回転直径: |
270mm |
最大。加工長: |
700mm |
位置付け 正確さ: |
±0.016mm |
X旅行: |
220mm |
Z 旅行: |
750mm |
適用される産業: |
金属加工工場 |
尾根: |
手動で |
パワー: |
7.5kw |
機械の重量: |
3800kg |
色: |
白とグレー |
マックス スピンドル速さ: |
OEM 斜床 CNC lathes マシン 価格 |
ベッド上の回転直径最大: |
540mm |
スライド上の最大回転直径: |
270mm |
最大。加工長: |
700mm |
位置付け 正確さ: |
±0.016mm |
X旅行: |
220mm |
Z 旅行: |
750mm |
適用される産業: |
金属加工工場 |
尾根: |
手動で |
パワー: |
7.5kw |
機械の重量: |
3800kg |
色: |
白とグレー |

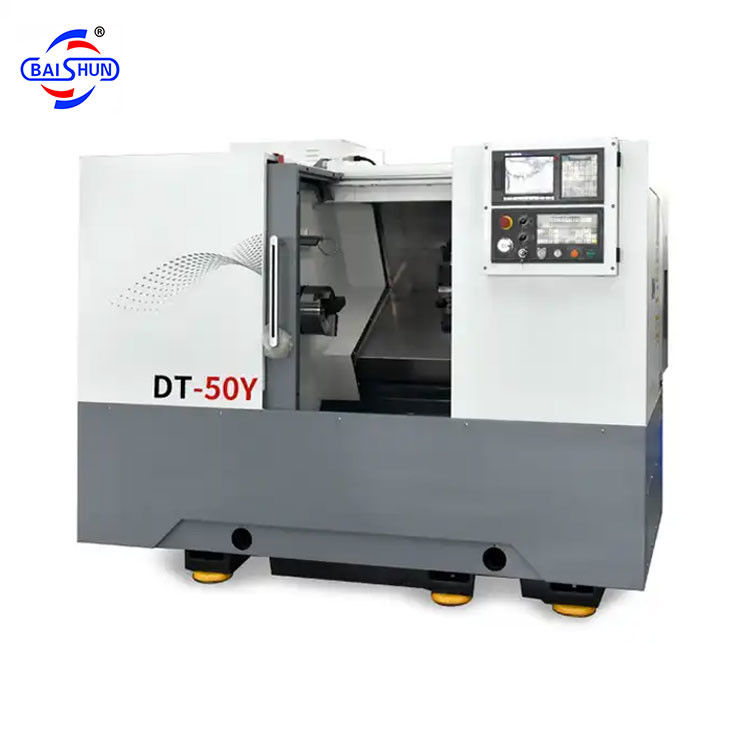

1機械構造はコンパクトで,美しく,快適な外観,スピンドルトルク,高硬さ,安定した信頼性の高い性能精度が良くなっています
1.2 床構造が全体的に30°または45°傾いていることにより,高度な精密度でプリロードされた台湾線形ロールガイドを装備し,機械は高度な位置精度,スムーズなチップ除去を備えています.高速,高精密加工に適した.
1.3 高精度スフィンダリングユニットとスフィンダリングボックスで構成されている.
スピンドル説明:
高精度スピンダーベアリングセットと精度組み立てとスピンダーのダイナミックバランステスト,高精度,低騒音,強い硬さを保証します.
| 主な技術データ | ユニット | TCK550 | TCK40から750 | TCK40-1000 | |
| 作業の範囲 | ベッドの最大回転直径 | mm | ¥540 | ¥540 | ¥540 |
| スライド上の最大回転直径 | mm | ¥270 | ¥270 | ¥270 | |
| 最大加工直径 | mm | ¥400 | ¥400 | ¥400 | |
| 最大処理長さ | mm | 700 | 700 | 900 | |
| スピンドル | 最大スピンドル速度 | r/min | 4000 | 4000 | 4000 |
| スピンドル流出 | mm | 0.008/300 | 0.008/300 | 0.008/300 | |
| 穴の直径を通るスピンドル | mm | ¥65 | ¥65 | ¥65 | |
| バール容量 | mm | ¥48 | ¥48 | ¥48 | |
| 液圧チャック | インチ | 8 | 8 | 8 | |
| スピンドルモーターの電源 | kw | 7.5 | 7.5 | 7.5 | |
| ストローク | X軸移動 | mm | 220 | 220 | 220 |
| Z軸移動 | mm | 750 | 750 | 1000 | |
| 飼料 | X軸が速く動いている | m/min | 20 | 20 | 20 |
| Z軸が速く動いている | m/min | 20 | 20 | 20 | |
| 切断用フード | mm/min | 1〜6000 | 1〜6000 | 1〜6000 | |
| 尾類 | テイルストック・ストローク | mm | 550/マニュアル | 550/マニュアル | 800/マニュアル |
| 尾の袖のストローク | mm | 120/ ハイドロリック/マニュアル | |||
| ガイド | ベッドレールの傾斜角 | デグ | 30 | 30 | 30 |
| タイプ | リナーガイドウェイ | リナーガイドウェイ | リナーガイドウェイ | ||
| 精度 | 定位精度 | mm | 0.016 | 0.016 | 0.016 |
| 繰り返し可能性 | mm | 0.008 | 0.008 | 0.008 | |
| ほか | 機械の重量 | 体重 | 3800 | 3800 | 4200 |
| サイズ | mm | 2920×1680×2070 | 2920×1680×2070 | 3200×1680×2070 | |
