TCK40水平自動ターレット斜面床 CNC回転機

プロダクト細部

起源の場所: 中国

ブランド名: BAISHUN

証明: ISO

モデル番号: TCK40

文書: 製品説明書 PDF

支払及び船積みの言葉

最小注文数量: 1セット

価格: negotiable

パッケージの詳細: 輸出標準の木製ケースパッケージ

受渡し時間: 30-35の仕事日

支払条件: L/C,T/T,ウェスタンユニオン

供給の能力: 50 1ヶ月あたりにセット

最もよい価格を得なさい
ハイライト:

TCK40

,

ターレット 斜面床 CNC回転機

,

TCK40 斜面床 CNCラートンマシン

マックス スピンドル速さ:
ターン ターン 斜面床 CNC ターン 機械
ベッド上の回転直径最大:
540mm
スライド上の最大回転直径:
270mm
最大。加工長:
700mm
X旅行:
220mm
Z 旅行:
750mm
適用される産業:
金属加工工場
尾根:
手動で
パワー:
7.5kw
機械の重量:
3800kg
色:
白とグレー
ダイメンション:
2920*1680*2070mm
マックス スピンドル速さ:
ターン ターン 斜面床 CNC ターン 機械
ベッド上の回転直径最大:
540mm
スライド上の最大回転直径:
270mm
最大。加工長:
700mm
X旅行:
220mm
Z 旅行:
750mm
適用される産業:
金属加工工場
尾根:
手動で
パワー:
7.5kw
機械の重量:
3800kg
色:
白とグレー
ダイメンション:
2920*1680*2070mm
TCK40水平自動ターレット斜面床 CNC回転機
TCK40水平自動ターンターン斜面床 CNCターンマシン

記述

CNC斜床回転機は,市場需要と私たちの工場の長年の水平 CNC回転機製造の豊富な経験に基づいて設計および製造された高品質の製品です.この機械ツールは φ360mmの最大直径と機械加工のための最大長さ500mmを持っていますTCK50シリーズのマシンを新しく設計された メインコンピュータ構造と信頼性の高い組立プロセスでアップグレードしました. 安定したパフォーマンスと革新的なエゴノミックなデザインにより,TCK50シリーズは間違いなく業界リーダーになるでしょう軸,ディスク,スレッド,アーチ,コーン,および回転物体の内側および外側の表面の両方を扱うことができます. 我々は注意して,主スピンドル,ベッドの硬さをマッチしました重量切断時の全体的な安定性を大幅に向上させるためこの汎用的な機械ツールは,特に効率的で大規模で,高性能な機械加工に適しています.自動車などの産業における回転部品の高精度加工電気,ベアリング,水力

1機械構造はコンパクトで,美しく,快適な外観,スピンドルトルク,高硬さ,安定した信頼性の高い性能精度が良くなっています

1.2 床構造が全体的に30°または45°傾いていることにより,高度な精密度でプリロードされた台湾線形ロールガイドを装備し,機械は高度な位置精度,スムーズなチップ除去を備えています.高速,高精密加工に適した.

1.3 高精度スフィンダリングユニットとスフィンダリングボックスで構成されている.

スピンドル説明:

高精度スピンダーベアリングセットと精度組み立てとスピンダーのダイナミックバランステスト,高精度,低騒音,強い硬さを保証します.

製品パラメータ
主な技術データ ユニット TCK550 TCK40から750 TCK40-1000
作業の範囲 ベッドの最大回転直径 mm ¥540 ¥540 ¥540
スライド上の最大回転直径 mm ¥270 ¥270 ¥270
最大加工直径 mm ¥400 ¥400 ¥400
最大処理長さ mm 700 700 900
スピンドル 最大スピンドル速度 r/min 4000 4000 4000
スピンドル流出 mm 0.008/300 0.008/300 0.008/300
穴の直径を通るスピンドル mm ¥65 ¥65 ¥65
バール容量 mm ¥48 ¥48 ¥48
液圧チャック インチ 8 8 8
スピンドルモーターの電源 kw 7.5 7.5 7.5
ストローク X軸移動 mm 220 220 220
Z軸移動 mm 750 750 1000
飼料 X軸が速く動いている m/min 20 20 20
Z軸が速く動いている m/min 20 20 20
切断用フード mm/min 1〜6000 1〜6000 1〜6000
尾類 テイルストック・ストローク mm 550/マニュアル 550/マニュアル 800/マニュアル
尾の袖のストローク mm 120/ ハイドロリック/マニュアル
ガイド ベッドレールの傾斜角 デグ 30 30 30
タイプ   リナーガイドウェイ リナーガイドウェイ リナーガイドウェイ
精度 定位精度 mm 0.016 0.016 0.016
繰り返し可能性 mm 0.008 0.008 0.008
ほか 機械の重量 体重 3800 3800 4200
サイズ mm 2920×1680×2070 2920×1680×2070 3200×1680×2070

機械画像:

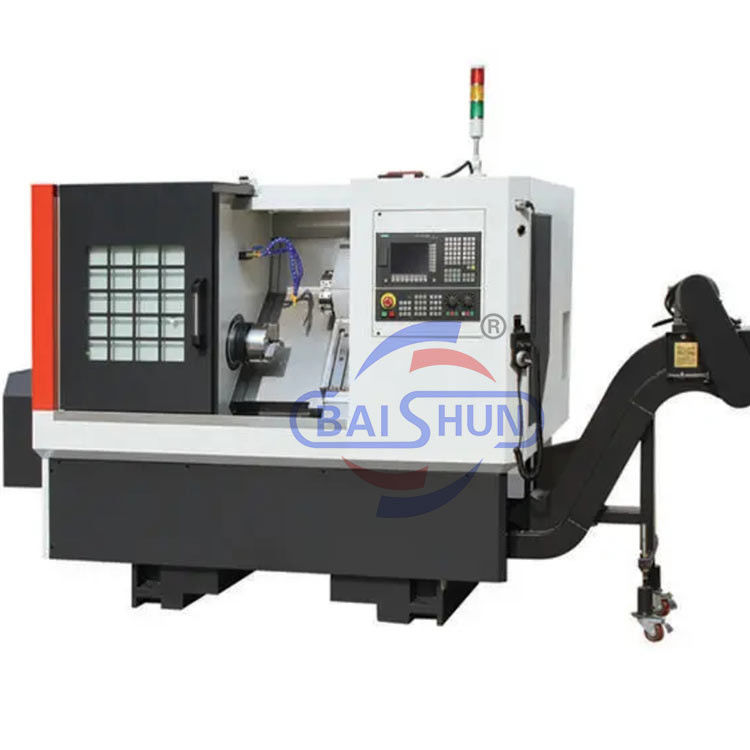

TCK40水平自動ターレット斜面床 CNC回転機 0
TCK40水平自動ターレット斜面床 CNC回転機 1
TCK40水平自動ターレット斜面床 CNC回転機 2


CNCシステム

TCK40水平自動ターレット斜面床 CNC回転機 3

主構成

TCK40水平自動ターレット斜面床 CNC回転機 4

組み立てプロセスと品質管理

TCK40水平自動ターレット斜面床 CNC回転機 5
