メタルターニング斜面床 CNCラートン重用傾き

プロダクト細部

起源の場所: 中国

ブランド名: BAISHUN

証明: ISO

モデル番号: TCK40

文書: 製品説明書 PDF

支払及び船積みの言葉

最小注文数量: 1セット

価格: negotiable

パッケージの詳細: 輸出標準の木製ケースパッケージ

受渡し時間: 30-35の仕事日

支払条件: L/C,T/T,ウェスタンユニオン

供給の能力: 50 1ヶ月あたりにセット

最もよい価格を得なさい
ハイライト:

斜面床を回転するCNCターン

,

斜面床 CNC ターン 重作業

,

cnc重作業回転機

マックス スピンドル速さ:
メタルターニングセンター 斜面床 CNC ターンマシン
ベッド上の回転直径最大:
540mm
スライド上の最大回転直径:
270mm
最大。加工長:
700mm
X旅行:
220mm
Z 旅行:
750mm
適用される産業:
金属加工工場
精度:
高精度
色:
オーダーメイド
ダイメンション:
2920*1680*2070mm
マックス スピンドル速さ:
メタルターニングセンター 斜面床 CNC ターンマシン
ベッド上の回転直径最大:
540mm
スライド上の最大回転直径:
270mm
最大。加工長:
700mm
X旅行:
220mm
Z 旅行:
750mm
適用される産業:
金属加工工場
精度:
高精度
色:
オーダーメイド
ダイメンション:
2920*1680*2070mm
メタルターニング斜面床 CNCラートン重用傾き
重荷 傾斜 ターン 金属 ターニング 斜面 ベッド CNC ターン 機械

記述

CNC斜床回転機は,市場需要と私たちの工場の長年の水平 CNC回転機製造の豊富な経験に基づいて設計および製造された高品質の製品です.この機械ツールは φ360mmの最大直径と機械加工のための最大長さ500mmを持っていますTCK50シリーズのマシンを新しく設計された メインコンピュータ構造と信頼性の高い組立プロセスでアップグレードしました. 安定したパフォーマンスと革新的なエゴノミックなデザインにより,TCK50シリーズは間違いなく業界リーダーになるでしょう軸,ディスク,スレッド,アーチ,コーン,および回転物体の内側および外側の表面の両方を扱うことができます. 我々は注意して,主スピンドル,ベッドの硬さをマッチしました重量切断時の全体的な安定性を大幅に向上させるためこの汎用的な機械ツールは,特に効率的で大規模で,高性能な機械加工に適しています.自動車などの産業における回転部品の高精度加工電気,ベアリング,水力

1. 30度傾きボディデザイン,機械床全体の構造の2倍の老化処理,高い硬さと精密な安定性.

2精密ボールスクリューと線形ガイドレールを輸入し,Hレベル加工を実現します.

3高精度 スピンドルユニット,ハイブリッド・クランプシステム 高速スピンドルのスムーズな動作を保証する

4線形なバンドツール・フレーム構造 繰り返しやすさ 高総効率

5内部空間が柔らかい 長いストローク

6自動チップコンベヤー構造を組み込み,複数のオンライン自動生産ラインの変換はより合理的です.

製品パラメータ
主な技術データ ユニット TCK550 TCK40から750 TCK40-1000
作業の範囲 ベッドの最大回転直径 mm ¥540 ¥540 ¥540
スライド上の最大回転直径 mm ¥270 ¥270 ¥270
最大加工直径 mm ¥400 ¥400 ¥400
最大処理長さ mm 700 700 900
スピンドル 最大スピンドル速度 r/min 4000 4000 4000
スピンドル流出 mm 0.008/300 0.008/300 0.008/300
穴の直径を通るスピンドル mm ¥65 ¥65 ¥65
バール容量 mm ¥48 ¥48 ¥48
液圧チャック インチ 8 8 8
スピンドルモーターの電源 kw 7.5 7.5 7.5
ストローク X軸移動 mm 220 220 220
Z軸移動 mm 750 750 1000
飼料 X軸が速く動いている m/min 20 20 20
Z軸が速く動いている m/min 20 20 20
切断用フード mm/min 1〜6000 1〜6000 1〜6000
尾類 テイルストック・ストローク mm 550/マニュアル 550/マニュアル 800/マニュアル
尾の袖のストローク mm 120/ ハイドロリック/マニュアル
ガイド ベッドレールの傾斜角 デグ 30 30 30
タイプ   リナーガイドウェイ リナーガイドウェイ リナーガイドウェイ
精度 定位精度 mm 0.016 0.016 0.016
繰り返し可能性 mm 0.008 0.008 0.008
ほか 機械の重量 体重 3800 3800 4200
サイズ mm 2920×1680×2070 2920×1680×2070 3200×1680×2070

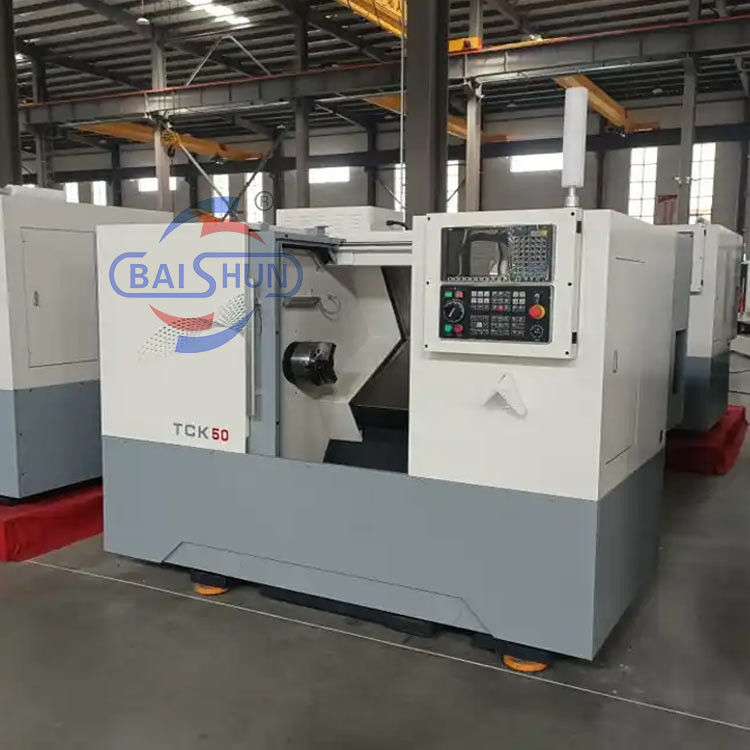

機械画像:
メタルターニング斜面床 CNCラートン重用傾き 0メタルターニング斜面床 CNCラートン重用傾き 1
メタルターニング斜面床 CNCラートン重用傾き 2

メタルターニング斜面床 CNCラートン重用傾き 3


CNCシステム

メタルターニング斜面床 CNCラートン重用傾き 4

主構成

メタルターニング斜面床 CNCラートン重用傾き 5

組み立てプロセスと品質管理

メタルターニング斜面床 CNCラートン重用傾き 6
