家へ > 製品 > 傾いたベッドCNCの旋盤機械 > TCK40 斜床 Cnc トーニングセンター メタル加工センター ターン

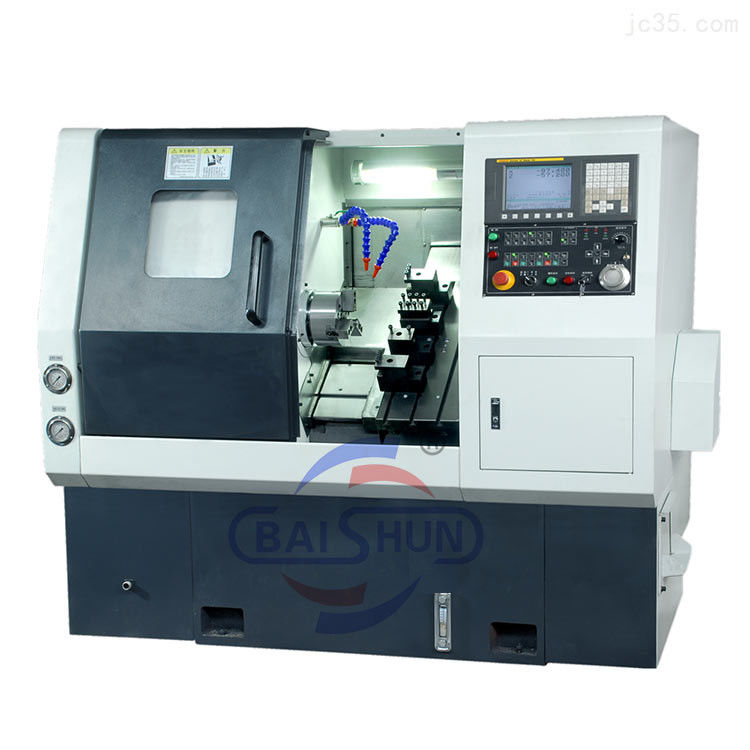

TCK40 斜床 Cnc トーニングセンター メタル加工センター ターン

プロダクト細部

起源の場所: 中国

ブランド名: BAISHUN

証明: ISO

モデル番号: TCK40

文書: 製品説明書 PDF

支払及び船積みの言葉

最小注文数量: 1セット

価格: negotiable

パッケージの詳細: 輸出標準の木製ケースパッケージ

受渡し時間: 30-35の仕事日

支払条件: L/C,T/T,ウェスタンユニオン

供給の能力: 50 1ヶ月あたりにセット

最もよい価格を得なさい
ハイライト:

cncターニングセンター

,

斜床CNCターニングセンター

,

TCK40 機械回転センター

マックス スピンドル速さ:
TCK40 斜面床 CNC回転機
ベッド上の回転直径最大:
540mm
スライド上の最大回転直径:
270mm
最大。加工長:
900mm
X旅行:
220mm
Z 旅行:
1000mm
適用される産業:
金属加工工場
精度:
高精度
色:
オーダーメイド
ダイメンション:
3200*1680*2070mm
マックス スピンドル速さ:
TCK40 斜面床 CNC回転機
ベッド上の回転直径最大:
540mm
スライド上の最大回転直径:
270mm
最大。加工長:
900mm
X旅行:
220mm
Z 旅行:
1000mm
適用される産業:
金属加工工場
精度:
高精度
色:
オーダーメイド
ダイメンション:
3200*1680*2070mm
TCK40 斜床 Cnc トーニングセンター メタル加工センター ターン
多機能金属加工センターラート TCK40斜面床 CNCラートマシン

記述
CNCターンボールは箱構造ベッド,高強度ミハンナ鋳鉄,コンパクト構造,良い強度,適切な硬さ,低摩擦系数を採用し,自己潤滑性があります.ベースベッド 統合ボックス構造機械の硬さと安定性を大幅に向上させ,振動吸収機能を持ち,ツール損失を削減し,作業部品の品質を改善します.高性能価格比で高速,高精度,高硬さ,そして豊かな構成,それはユーザーに高い効率と高い信頼性の保証を提供します.

TCKシリーズのCNC回路は,市場開発のニーズを満たすために私たちの会社によって設計および生産された高品質の製品です.この機械ツールは,軸とディスクのパーツ,ターンスレッド,アーチ,コーンを処理することができます,そして回転部品の内側と外側の表面,そして回転部品の効率的で大規模で高精度な加工を行います.



標準設定:

-GSK988TA制御システム

液体ステーション付きの3つのマウス8'液体チャック

-8 ステーション サーボターン

- 液体尾根なし



選択可能な設定:

- シエメンス808D,ファヌコイTF,シンテック22TA,三??;

-3口目10インチヒドロリックチャック

-12 ステーション サーボターン

- 水力ストック

- チップコンベヤー

- 自動サーボバーフィッダーと部品キャッチャー

製品パラメータ
主な技術データ ユニット TCK550 TCK40から750 TCK40-1000
作業の範囲 ベッドの最大回転直径 mm ¥540 ¥540 ¥540
スライド上の最大回転直径 mm ¥270 ¥270 ¥270
最大加工直径 mm ¥400 ¥400 ¥400
最大処理長さ mm 700 700 900
スピンドル 最大スピンドル速度 r/min 4000 4000 4000
スピンドル流出 mm 0.008/300 0.008/300 0.008/300
穴の直径を通るスピンドル mm ¥65 ¥65 ¥65
バール容量 mm ¥48 ¥48 ¥48
液圧チャック インチ 8 8 8
スピンドルモーターの電源 kw 7.5 7.5 7.5
ストローク X軸移動 mm 220 220 220
Z軸移動 mm 750 750 1000
飼料 X軸が速く動いている m/min 20 20 20
Z軸が速く動いている m/min 20 20 20
切断用フード mm/min 1〜6000 1〜6000 1〜6000
尾類 テイルストック・ストローク mm 550/マニュアル 550/マニュアル 800/マニュアル
尾の袖のストローク mm 120/ ハイドロリック/マニュアル
ガイド ベッドレールの傾斜角 デグ 30 30 30
タイプ   リナーガイドウェイ リナーガイドウェイ リナーガイドウェイ
精度 定位精度 mm 0.016 0.016 0.016
繰り返し可能性 mm 0.008 0.008 0.008
ほか 機械の重量 体重 3800 3800 4200
サイズ mm 2920×1680×2070 2920×1680×2070 3200×1680×2070

機械画像:
TCK40 斜床 Cnc トーニングセンター メタル加工センター ターン 0
TCK40 斜床 Cnc トーニングセンター メタル加工センター ターン 1
TCK40 斜床 Cnc トーニングセンター メタル加工センター ターン 2



CNCシステム

TCK40 斜床 Cnc トーニングセンター メタル加工センター ターン 3

主構成

TCK40 斜床 Cnc トーニングセンター メタル加工センター ターン 4

組み立てプロセスと品質管理

TCK40 斜床 Cnc トーニングセンター メタル加工センター ターン 5
