家へ > 製品 > CNCの縦のマシニング センター > VMC650 ユニバーサル Cnc マシン ツール 垂直 フリース 機械 センター

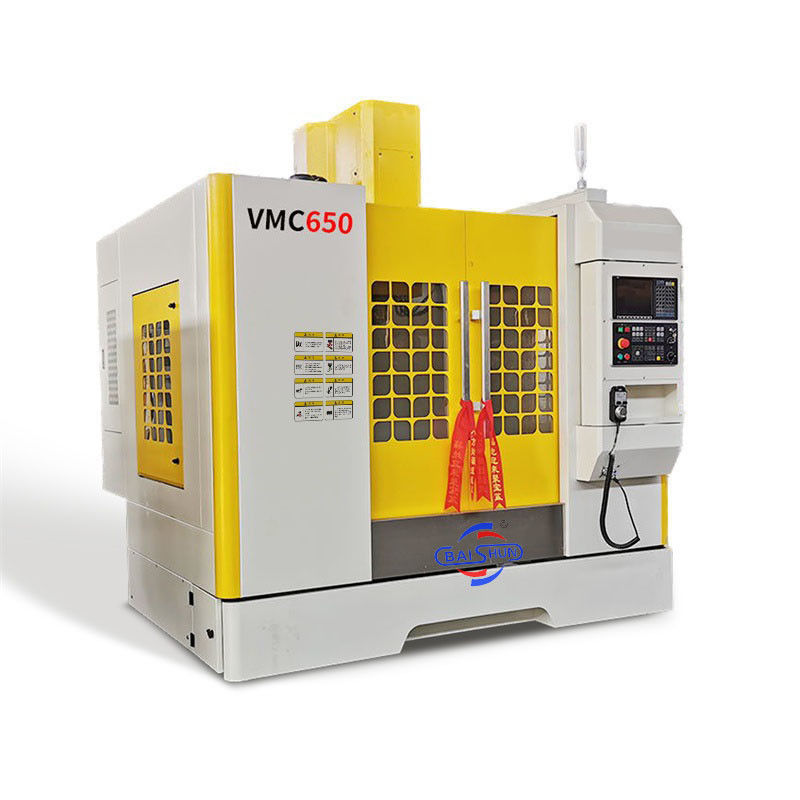

VMC650 ユニバーサル Cnc マシン ツール 垂直 フリース 機械 センター

プロダクト細部

起源の場所: ヘナン,中国

ブランド名: BAISHUN

証明: ISO

モデル番号: vmc650

文書: 製品説明書 PDF

支払及び船積みの言葉

最小注文数量: 1セット

価格: negotiable

Packaging Details: Export standard wooden case or as customers' requirement.

受渡し時間: 45 営業日

支払条件: T/T,L/C,ウェスタンユニオン

供給の能力: 月間50セット/セット

最もよい価格を得なさい
ハイライト:

VMC650 CNC 機械ツール

,

ユニバーサル Cnc 機械 ツール

,

垂直フレーシングマシンセンター

商品名:
垂直フレーシングマシンセンター
機械の種類:
vmc650
テーブルサイズ (mm):
1000×400
Max.load容量:
400キロ
スピンドルテーパー:
BT2 医療
XYZ-aixs 旅行:
650*400*550mm
スピンドルモーターの電源 (kW):
5.5Kw
Tool numbers:
16pces
Application:
Metalworking
Keywords:
High Precision Vertical Machining Center
商品名:
垂直フレーシングマシンセンター
機械の種類:
vmc650
テーブルサイズ (mm):
1000×400
Max.load容量:
400キロ
スピンドルテーパー:
BT2 医療
XYZ-aixs 旅行:
650*400*550mm
スピンドルモーターの電源 (kW):
5.5Kw
Tool numbers:
16pces
Application:
Metalworking
Keywords:
High Precision Vertical Machining Center
VMC650 ユニバーサル Cnc マシン ツール 垂直 フリース 機械 センター
製品説明

VMC650 ユニバーサル Cnc マシン ツール 垂直 フリース 機械 センター



垂直フライリングセンター (VMC) は,自動車,航空宇宙,電子機器などの製造業で一般的に使用されるフライリング機械の一種です.通常,複雑な形状の精密部品を製造するために使用されます.コンピュータで制御されるツールを使って,複数の軸に沿って回転し移動します.



1ベース部品,キャリッジ,作業台,コラム,スピンドルボックス,その他の主要部品はHT300鋳鉄で作られています.ベースは箱型構造です.そしてコンパクトで合理的な対称性のある肋骨構造は,ベース部品の高硬さと屈曲抵抗を保証します. A型ブリッジストラットと内部グリッドのような肋骨は,Z軸の強い切断の硬さと精度を強く保証します.基本部品は樹脂砂で作られ,老化処理により,機械の長期使用性能の安定性を確保する..

2. X,Y,Z 三方向フィードは,高精度で高強度な内輪式二重ノート式プレロード型大型鉛球スクリューを採用し,高速なフィード速度です.駆動モーターは,弾性コップリングを通じてスクリューと直接接続されています.補給サーボモーターは,バックレックなしで高精度ボールスクリューに直接電力を送信し,位置付け精度と機械ツールの同期を保証



機械のパラメータ:
技術パラメータ VMC650 VMC850 VMC1160 VMC1270 VMC1580
作業台のサイズ (mm) 1000*400 1000*500 1200*600 1360*700 1700*800
作業台最大負荷 (kg) 400 500 800 1000 1500
Tスロット (数*幅*距離) 3-18*120 5-18*102 5×18×100 5-18-122 7-22*110
XYZ-aixs 移動 (mm) 650*400*550 800*500*500 1100*600*600 1200*700*600 1500*800*700
スピンドルの鼻からテーブル表面までの距離 (mm) 100から700 110から610 120から720 87〜687年 160~860
スピンドルの中心から柱のガイドウェイまでの距離 (mm) 485 552 650 785 855
スピンドルトランスミッションタイプ ベルトスピンドル ベルトタイプ ベルトタイプ ベルトスピンドル ベルトタイプ
スピンドル・コーナー NT1 電気自動車 NT1 電気自動車 NT1 医療機関 (7:24) BT40 φ150 BT2 税金
スピンドル速さ ((r/min) 8000/10000/12000 8000/10000/12000 8000/10000 6000/8000 6000/8000
スピンドルモーター ((kw) 5.5 7.5 11 7.5/11 15
X/Y/Z-aixs 急速供給 (m/min) 36/36/36 36/36/36 363636 24/24/18 24/24/18
切断速度 (mm/min) 1〜10000 1〜10000 1〜10000 1〜10000 1〜10000
ツール番号 (pcs) 16 24 24 24 24
ツールが変わる 腕型ATC 腕型ATC ディスク型ATC 腕型ATC ディスク型ATC
ツール交換時間 (s) 2 2 1.8 2 2
ツール最大重量 ((kg) 8 8 8 10 15
最大ツール長さ (mm) 300 300 300 300 300
定位精度 (mm) ±0008 ±0008 ±0008 ±0008 ±0.008/300mm
報告された位置位置精度 (mm) ±0005 ±0005 ±0005 ±0005 ±0.005/300mm
 VMC650 ユニバーサル Cnc マシン ツール 垂直 フリース 機械 センター 0VMC650 ユニバーサル Cnc マシン ツール 垂直 フリース 機械 センター 1VMC650 ユニバーサル Cnc マシン ツール 垂直 フリース 機械 センター 2

VMC650 ユニバーサル Cnc マシン ツール 垂直 フリース 機械 センター 3VMC650 ユニバーサル Cnc マシン ツール 垂直 フリース 機械 センター 4

VMC650 ユニバーサル Cnc マシン ツール 垂直 フリース 機械 センター 5VMC650 ユニバーサル Cnc マシン ツール 垂直 フリース 機械 センター 6

すべてのブランドのCNCコントローラを装備することができます: FANUC Oi-mf; Siemens808D; Siemens 828; Mitsubishi M80;

中国製のCNCブランドも使います HNC808; KND2000mf; GSK980Tなど



4軸と5軸はオプションです.

VMC650 ユニバーサル Cnc マシン ツール 垂直 フリース 機械 センター 7



シップコンベアーはオプションで:

VMC650 ユニバーサル Cnc マシン ツール 垂直 フリース 機械 センター 8









VMC650 ユニバーサル Cnc マシン ツール 垂直 フリース 機械 センター 9





会社情報



専門的な製造業者で,特に作業スロッティングマシン,垂直回転機,CNC垂直回転機,CNC水平回転機,ロール回転機,ギアホブリングマシン,ポールエレクションマシン,シェードラーマシンほら

我々は国際技術交流と協力に 大いに重点を置いています アメリカ,ドイツ,オーストラリアなどから 先進技術と工芸品を導入しました国際的に先進的な生産ラインと一流の近代的なテストベースを確立します.訪問し,コミュニケーションし,協力するすべての友人を歓迎します!!!

VMC650 ユニバーサル Cnc マシン ツール 垂直 フリース 機械 センター 10VMC650 ユニバーサル Cnc マシン ツール 垂直 フリース 機械 センター 11



VMC650 ユニバーサル Cnc マシン ツール 垂直 フリース 機械 センター 12



梱包 と 輸送

 VMC650 ユニバーサル Cnc マシン ツール 垂直 フリース 機械 センター 13

私たちのサービス

1CE,ISO 認証がある

2: 完全生産追跡

3: プロのエンジニアが最高品質を保証できます.

4: 代替品としてより多くのサプライヤー,最低かつ競争力のある価格を保証します.

5: 15年以上の経験を持つ販売スタッフは,あなたの販売前および販売後の質問に答えるでしょう.

6: OEM生産は,顧客のニーズを満たすために利用可能

7低MOQ (1ユニット) が利用できます.

824時間技術サポート
