家へ > 製品 > 垂直回転機 > CK5117 金属回転自動車部品のための高精度CNC垂直回転機

CK5117 金属回転自動車部品のための高精度CNC垂直回転機

プロダクト細部

起源の場所: ヘナン,中国

ブランド名: BAISHUN MACHINERY

証明: CE/ISO9001

モデル番号: CK5117

文書: 製品説明書 PDF

支払及び船積みの言葉

最小注文数量: 1セット

価格: negotiable

パッケージの詳細: 輸出 標準 木製ケース パッケージ または 顧客との交渉

受渡し時間: 45 営業日

支払条件: L/C,T/T,ウェスタンユニオン

供給の能力: 20セット/セット/月

最もよい価格を得なさい
ハイライト:

金属を回転するCNC垂直回転機

,

高精度CNC垂直回転機

,

自動車部品 CNC 垂直回転機

製品名:
金属回転用自動部品のための垂直回転機
機械の種類:
CK5117
最大回転直径 (mm):
1700
作業部品の最高高さ (mm):
1200
作業台のサイズ (mm):
1400
作業部品の最大重量:
5トン
スピンドル数:
シングル
電圧:
380V
キーワード:
垂直回転回転機
機能:
金属加工
製品名:
金属回転用自動部品のための垂直回転機
機械の種類:
CK5117
最大回転直径 (mm):
1700
作業部品の最高高さ (mm):
1200
作業台のサイズ (mm):
1400
作業部品の最大重量:
5トン
スピンドル数:
シングル
電圧:
380V
キーワード:
垂直回転回転機
機能:
金属加工
CK5117 金属回転自動車部品のための高精度CNC垂直回転機

CK5117 高精度CNC垂直回転機 金属回転用自動車部品

熱売り CNC垂直回転床は,鉄金属,非鉄金属,およびいくつかの非金属材料の処理に最適です. それは,端面を回転するなどの作業を処理することができます.内側と外側の円筒状の表面内部と外側の円形円形表面,穴を掘り,拡張し,回転する.メイントランスミッションはACサーボモーターで駆動されます.機械は2つのギアで水力ギアシフトとステップレス速度調節を提供しています作業台には手動の4つ歯のシングルムーブメントチャックが搭載されており,操作が簡単です.

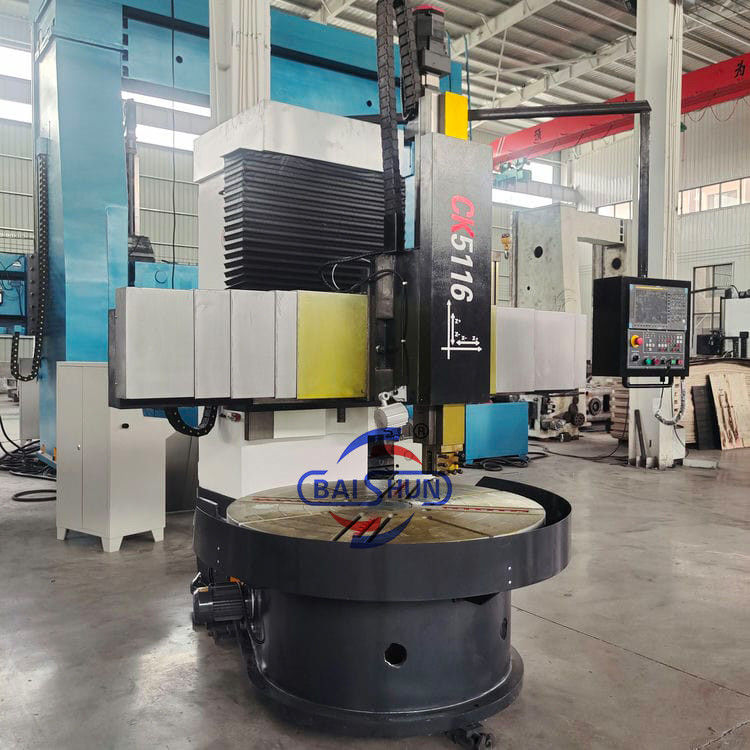

CK5117 金属回転自動車部品のための高精度CNC垂直回転機 0

主要な特徴:

1シメンス828DDシステムを使用する, 縦ツールポストがあります, 最大加工直径は 1600mmから2600mmの単列垂直回転機, CK5116タイプのために,テーブル直径が1400mmで設計されています標準最大加工高度は1200mmである.

2トランスミッション装置は4速スリープレス・トランスミッションで 便利で敏感で信頼性があります

3システムに設置されたすべての歯車には,高回転精度と低騒音の特徴を持つ40Cr磨き歯車を使用します.

4. 機械は,高速鉄鋼ツールおよびカービッド切削ツール加工に適しています. 鉄以外の金属,黒金属および非金属材料. 機械では,以下のプロセスを完了することができます:平面の内側と外側の円筒状表面を回転させる; あらゆる種類のフック・フェイス,内側と外側のコーン・フェイス,スレッド,切断スロット,切断.



マシンパラメータ

モデル

CK518

CK5112Q

CK5112A

CK5116Q

CK5120A

CK5126A

垂直ツールリストの最大回転直径 (mm)

800

1200

1200

1600

2000

2600

作業台直径 (mm)

700

1000

1000

1400

1800

2200

作業部品の最大高さ (mm)

800

1000

1000

1200

1250

1400

パーツの最大重量 (kg)

1500

1500

3200

3200

8000

8000

作業台の回転速度範囲 (rpm)

30から260

20から180

6.3-200

15から160

3.2-100

2.2-70

給餌シリーズ

ステップレス

ステップレス

ステップレス

ステップレス

ステップレス

ステップレス

道具の休憩時間帯 (mm/min)

0.25-90

0.25-90

0.8から86

0.25-90

0.8から86

0.8から86

横梁の距離 (mm)

500

1000

650

1200

890

1090

ツールリストの水平移動 (mm)

500

700

700

900

1115

1400

ツールリストの垂直移動 (mm)

450

500

650

750

800

800

切断棒の切断面の大きさ (mm)

30*40

30*40

30*40

30*40

30*40

30*40

メインモーター電源 (kW)

11

15

22

15

30

30



詳細 マシン 写真:

CK5117 金属回転自動車部品のための高精度CNC垂直回転機 1

CK5117 金属回転自動車部品のための高精度CNC垂直回転機 2
