プロダクト細部
起源の場所: ヘナン,中国
ブランド名: BAISHUN MACHINERY
証明: CE，ISO
モデル番号: CK5235
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1
価格: $76,000.00/sets 1-4 sets
パッケージの詳細: 1湿らないようにプラスチックで包装します
2強い木製のパレットで梱包されます.
受渡し時間: 45 営業日
供給の能力: 20セット/セット/月
最大 作業部品の長さ (mm): |
2500 |
最大 スピンドル速さ (rp.m): |
90回転/m |
機械加工能力: |
中途半端 |
スピンドル・ボー ((mm): |
105 |
ベッドの幅 (mm): |
250mm |
スピンドルモーターの電源 (kW): |
55 |
スピンドル数: |
双子 |
軸数: |
2 |
移動 (X軸): |
1900のmm |
移動 (Z軸): |
1250mm |
定位精度 (mm): |
±0005 |
繰り返し可能性 (X/Y/Z) (mm): |
±0.003 |
サイズ (L*W*H): |
6150*4400*5330mm |
電圧: |
380V |
ツール・ポスト・ステーション: |
4 |
体重 (kg): |
55000 |
製品名: |
重荷 CNC ローター 低価格 メタル ターニング 垂直ローター |
最大回転直径: |
3500mm |
ワックピースの最高高さ: |
2000mm |
最大 作業部品の長さ (mm): |
2500 |
最大 スピンドル速さ (rp.m): |
90回転/m |
機械加工能力: |
中途半端 |
スピンドル・ボー ((mm): |
105 |
ベッドの幅 (mm): |
250mm |
スピンドルモーターの電源 (kW): |
55 |
スピンドル数: |
双子 |
軸数: |
2 |
移動 (X軸): |
1900のmm |
移動 (Z軸): |
1250mm |
定位精度 (mm): |
±0005 |
繰り返し可能性 (X/Y/Z) (mm): |
±0.003 |
サイズ (L*W*H): |
6150*4400*5330mm |
電圧: |
380V |
ツール・ポスト・ステーション: |
4 |
体重 (kg): |
55000 |
製品名: |
重荷 CNC ローター 低価格 メタル ターニング 垂直ローター |
最大回転直径: |
3500mm |
ワックピースの最高高さ: |
2000mm |

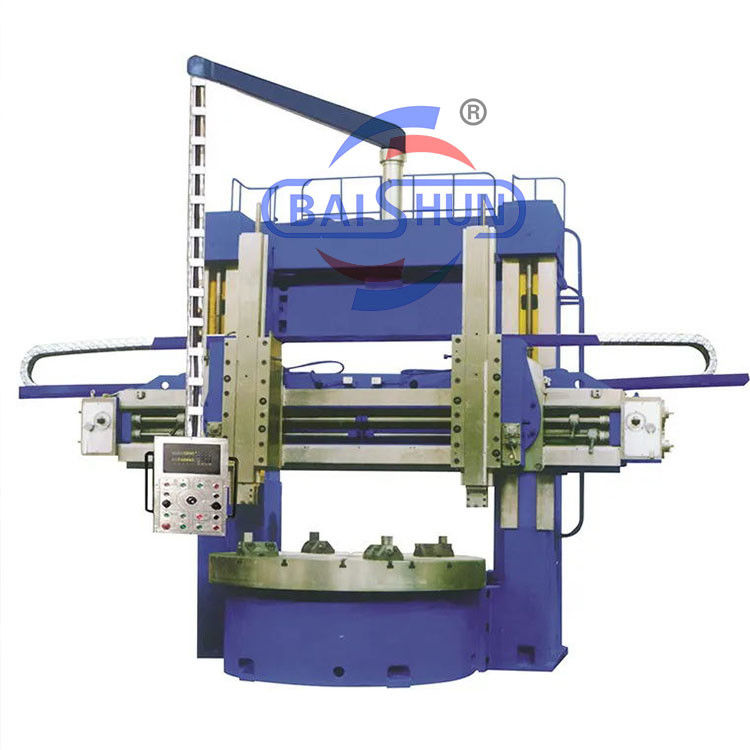

高速重用ドロ垂直回転床 垂直回転床 双列
双列垂直回路は,機械的,電気的,水力学的部品を組み合わせた最先端の機器です.現代の設計原理と製造技術国内外からの最先端のコンポーネントを活用し,強固な構造を誇っています.高い静的および動的硬さ精密な加工能力,重荷容量,効率性,耐久性,信頼性の高い操作.機械部品の主要な技術仕様はすべて国家標準に適合しています.
1主に中径タイヤ模具とフレンズ,様々なバルブとパイプライン,圧力容器,スクリュープロペラー,蒸気機アクセサリー,プラスチック模具,軸と他の作業部品.
2内部/外部の円筒形表面,角形表面,端面など加工に適しています.
3スピンドルベアリングは国内で有名なブランドの製品を使います
4.畜産物熱変形を均等にするため シンメトリックな構造をとり スピンドルの中心を避けることで 偏移が生じます
5- ギアを入れろ人口精密な伝送と高硬さを確保するために,消化によって処理されます.
6垂直回転台インプレート亜鉛合金耐着用ガイドガードがあり,作業台の負荷耐性を向上させるため,レール間の圧力オイル (0.2-0.4MPA) にアクセスできます.
7垂直回転機の鋳造は,厳格な人工老化と振動老化を経て,回転機の硬さと安定性を確保しています.
優れた加工に基づいています設備強力な技術力 完璧な検査方法 完璧な管理システムバイシュン機械は国家ISO9001: 2008品質管理システム認証を通過しました.
| 仕様 | ユニット | CK5225 | CK5231 | CK5240Q | CK5240 |
| 最大回転直径 | mm | 2500 | 3150 | 4000 | 4000 |
| 作業部品の高さ最大 | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| 作業部品の最大重量 | T | 10/20 年 | 10/20 年 | 10/20 年 | 32 |
| 作業台直径 | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| テーブル速度の範囲 | r/min | 2から63 | 2から63 | 2から63 | 2から63 |
| ステップ | 16 | 16 | 16 | 16 | |
| 作業台の最大トルク | KN.m | 63 | 63 | 63 | 100 |
| 列車の頭部を素早く横切る | mm/min | 4000 | 4000 | 4000 | 4000 |
| 右線頭 の 垂直 移動 | ノ | 35 | 35 | 35 | 40 |
| 左線頭 の 垂直 移動 | kn | 30 | 30 | 30 | 30 |
| 右線頭の距離切断力 | mm/min | 1 - 50 | 1 - 50 | 1 - 50 | 1 - 50 |
| 右線頭の距離切断力 | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| 腕の移動 | mm | 1000 | 1000 | 1000 | 1250 |
| 腕の部分 | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| 左側と右側の鉄道ヘッドの回転 | ° | ±30° | ±30° | ±30° | ±30° |
| 道具の部分 | mm | 40×50 | 40×50 | 40×50 | 50×50 |
| メインモーターの動力 | クワット | 55 | 55 | 55 | 75 |
| 総寸法 | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
