家へ > 製品 > 垂直回転機 > CK5225/5231/5240Q/5240 CNC垂直回転機における高容量と精度

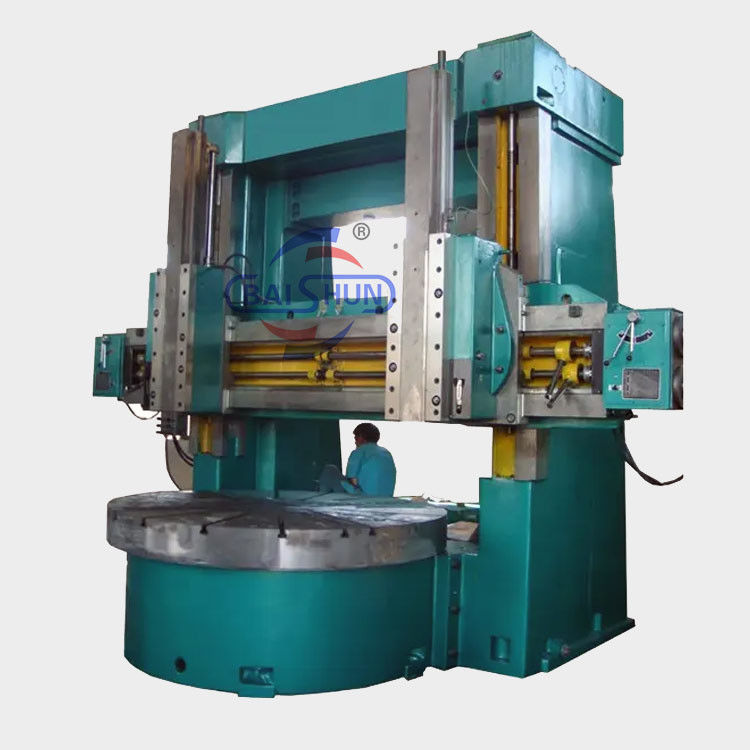

CK5225/5231/5240Q/5240 CNC垂直回転機における高容量と精度

プロダクト細部

起源の場所: ヘナン,中国

ブランド名: BAISHUN MACHINERY

証明: CE,ISO

モデル番号: CK5225

文書: 製品説明書 PDF

支払及び船積みの言葉

最小注文数量: 1

価格: $66,000.00/sets 1-4 sets

パッケージの詳細: 1湿らないようにプラスチックで包装します
2強い木製のパレットで梱包されます.

受渡し時間: 45 営業日

供給の能力: 20セット/セット/月

最もよい価格を得なさい
ハイライト:

位置付け精度 CNC垂直回転機

,

高容量CNC垂直回転機

,

精密なCNC垂直回転機

最大 作業部品の長さ (mm):
2500
スピンドル数:
2倍
機械加工能力:
重荷
コントロール:
CNC/マニュアル
作業部品の最大重量:
20トン
スピンドルモーターの電源 (kW):
55
仕事台の直径:
2250
列車の頭部を素早く横切る:
4000 mm/min
定位精度 (mm):
±0005
繰り返し可能性 (X/Y/Z) (mm):
±0.003
最大 作業部品の長さ (mm):
2500
スピンドル数:
2倍
機械加工能力:
重荷
コントロール:
CNC/マニュアル
作業部品の最大重量:
20トン
スピンドルモーターの電源 (kW):
55
仕事台の直径:
2250
列車の頭部を素早く横切る:
4000 mm/min
定位精度 (mm):
±0005
繰り返し可能性 (X/Y/Z) (mm):
±0.003
CK5225/5231/5240Q/5240 CNC垂直回転機における高容量と精度

CK5225/5231/5240Q/5240 CNC垂直回転機における高容量と精度 0



CK5225/5231/5240Q/5240 CNC垂直回転機における高容量と精度



主要 な 特徴

1この回転機は加工に適しています.内外円筒形表面,円形円形表面,端面の粗末加工および完成加工に使用できます.

2作業台の主なスピンドルは,高度な精度と調整可能な半径クリアランスの2列の短い円筒型ロールベアリングによって支えられています.軸方向は,CC水力静止導線を採用高い走行精度,大きな負荷容量,最小限の熱変形を提供します.

3脚台,作業台,回転機体,横梁は,高強度,優れた耐磨性,および内部ストレスと変形からの自由を確保するために,加熱した灰色鋳鉄で作られています.

4垂直のツールの柱は2つのオプションがあります:四角のラムと手動の五角塔.サイドツールの柱は四角の塔で装備されており,両方のツールの柱は水力バランスを使用しています.

5ターネスのメインスピンドルはACモーターで駆動され,幅広い作業台速度を達成するために16段階の速度変更メカニズムがあります.

6ユーザの要求に応じて,ターンにはデジタルディスプレイ,電気磨き頭,スライドパーツと回転コンパーの固定装置の自動潤滑が装備できます.

7垂直柱と横梁のガイドウェイは高周波の消化を受け,消化硬度はHRC48-55です.







マシンパラメータ

仕様 ユニット CK5225 CK5231 CK5240Q CK5240
最大回転直径 mm 2500 3150 4000 4000
作業部品の高さ最大 mm 1600/2000/2500 1600/2000/2500 1600/2000/2500 1600/2000/2500
作業部品の最大重量 T 10/20 年 10/20 年 10/20 年 32
作業台直径 mm 2250 2830 2830/3150 3200/3600
テーブル速度の範囲 r/min 2から63 2から63 2から63 2から63
ステップ   16 16 16 16
作業台の最大トルク KN.m 63 63 63 100
列車の頭部を素早く横切る mm/min 4000 4000 4000 4000
右線頭 の 垂直 移動 35 35 35 40
左線頭 の 垂直 移動 kn 30 30 30 30
右線頭の距離切断力 mm/min 1 - 50 1 - 50 1 - 50 1 - 50
右線頭の距離切断力 mm/min 0.1-1000 0.1-1000 0.1-1000 0.1-1000
腕の移動 mm 1000 1000 1000 1250
腕の部分 mm 255×200 255×200 255×200 240×240
左側と右側の鉄道ヘッドの回転 ° ±30° ±30° ±30° ±30°
道具の部分 mm 40×50 40×50 40×50 50×50
メインモーターの動力 クワット 55 55 55 75
総寸法 cm 569×470×480/520 605×440×493/533 690×510×480/520 690×510×480/520



CK5225/5231/5240Q/5240 CNC垂直回転機における高容量と精度 1

CK5225/5231/5240Q/5240 CNC垂直回転機における高容量と精度 2

Q:なぜ私たちを選んだのですか?
1) 我々は,CE認証と多くの年にわたって独自の工場でメーカーです.
2). プロのデザインと販売チームで,私たちはあなたに完璧なソリューションを,競争力のある直接工場価格で提供することができます.
3) 私たちの機械は,世界中の顧客 (インド,パキスタン,スペイン,イタリア,韓国,メキシコ,イギリスなど) の間で人気があります.

Q: 私たちのサービスとは?
1) 販売前サービス
顧客の特別な要求に応じて,我々は最も適したプロジェクト設計,プロセス設計と購入プログラムを提供します. 顧客をガイドして最高の経済的なプラントを選択します.短期間に投資を回収する.
2) 販売サービス
工場を訪れ 機械をテストしてください. 特別な要求に応じて厳格に機器をカスタマイズし,間に合う配達をします.
3) 販売後サービス
私たちは,あなたの必要に応じて,私たちは,私たちのエンジニアをあなたの工場に派遣します 設置を指導するために,稼働し,あなたの労働者を訓練します.

Q: モーターはどうですか?
A: 私たちは国内で中国で有名なモーターを使用していますが,あなたはあなたの要件としてシメンスまたは他のブランドモーターを選択することができます.

Q:製品を作るのに どれくらい時間がかかりますか?
A: 機械のサイズと種類によって異なります. 通常,小型機械は7~30日程度,大型機械は30~60日程度かかります.

A:はい,私たちは出荷前に各マシンのために工場でテストビデオを提供します.

直接販売する機械メーカーです 取引会社ではありません
つまり 最高の価格を提供できるのです

お待たせしました 私達と連絡してください:)
テレ +86 18003851898
