プロダクト細部
起源の場所: ヘナン,中国
ブランド名: Baishun
証明: ISO
モデル番号: C5240
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 輸出標準の木製ケースパッケージ
受渡し時間: 70営業日
支払条件: T/T、L/C、ウェスタンユニオン
供給の能力: 40セット/セット/月
製品名: |
C5225 垂直重用回転回転回転機 双柱型垂直回転機 |
タイプ: |
垂直 |
電圧: |
380V/50HZ |
サイズ (L*W*H): |
6680×4600×4952mm |
保証: |
1 年 |
Cnc か ない か: |
ない |
パワー: |
55/75KW |
最高。回転直径: |
4000mm |
製品名: |
C5225 垂直重用回転回転回転機 双柱型垂直回転機 |
タイプ: |
垂直 |
電圧: |
380V/50HZ |
サイズ (L*W*H): |
6680×4600×4952mm |
保証: |
1 年 |
Cnc か ない か: |
ない |
パワー: |
55/75KW |
最高。回転直径: |
4000mm |
C5225 垂直重用回転回転回転機 双柱型垂直回転機
垂直回路は機械加工産業に適しており,シリンダー内外,コーン表面と面,切断,切断などに使用できます.
このシリーズの機械は,すべての産業の機械部品に適しています. 機械の円筒回転と掘削. 角型とサーフシング,および溝を粗いと仕上げを行うことができます..
高速鋼とカービッド切削ツールに適しており,不鉄金属と不鉄金属の部品を円筒状表面,円形表面の様々な産業の機械加工に適しています.端面ローブリング,その他の粗末加工,仕上げ
1重荷垂直回転機の主要動きは,手動高低ギアシフトを通して,75Kw変速モーターによって駆動された高度周波数制御システムを採用します.2 を得ます..5 - 40回転/分 ステップレス速度
2テーブルは,鋳造亜鉛,アルミニウム,銅合金ZZnA110-5を装着したレールプレートでインブレードされています.
3作業台のスピンドルには,高精度で2つのバイシリアル・ショート・シリンダルのローラーがあり,内部リングには,半径空隙を調整するための角型ローラーがあります.高精度で安定したスピンダルの動作を保証するために作業台の起動,ブレーキ,ジョギングの操作ボタンは,吊りボタンのステーションに設定されています.
4垂直ツールポストの最大振動角は+/- 30°で,内側と外側のコーン面を回すのに使用されます.
5右フィード運動は,高度な変数周波数速度調整システムを採用します.
主要仕様
|
ポイント
|
C5240
|
|
作業テーブル直径
|
3150mm
|
|
作業部品の回転直径最大
|
4000 mm
|
|
作業部品の高さ最大
|
1600~3200mm
|
|
作業部品の最大重量
|
10/20/32 T
|
|
マックス. ツールの休憩の切断力
|
35000 N (右の塔)
|
|
30000 N (左ターレット)
|
|
|
作業台の最大トルク
|
63000 N•m
|
|
スピード変更範囲 (高/低)
|
2.5〜40回転/分
|
|
道具の休憩食用範囲 (ステップレス)
|
0.25〜90mm/min
|
|
線路移動
|
1250mm
|
|
道具の移動
|
横 2150 mm
|
|
垂直 1000/1250/1400/1600 mm
|
|
|
束の移動速度
|
350mm/min
|
|
ツールストールの高速移動速度
|
1550mm/min
|
|
マックス ツールの柱の振動角度
|
±30°
|
|
塔の寸法 (WxH)
|
40×50 mm
|
|
メインモーター電源
|
55/75kW (変動周波数モーター)
|
|
給電エンジン
|
0.75kW (変動周波数モーター)
|
|
機械の重量 (約)
|
43~65T
|

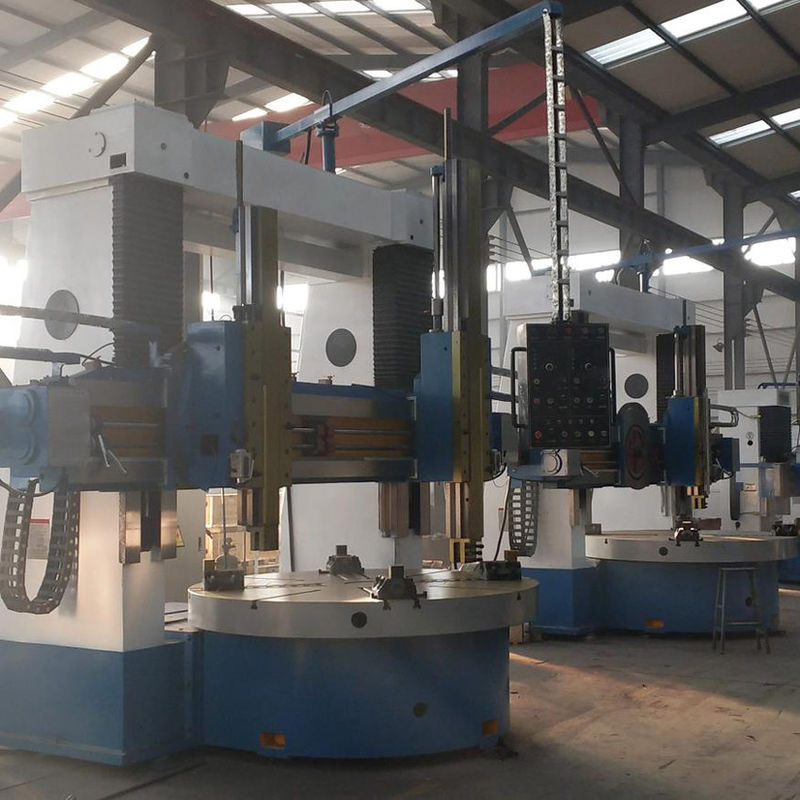

マシン画像:
支払条件
通常はT/T,L/Cを使います.
T/T:T/T 30%事前で,残高は配達前に検査後に支払われる
配達前に,我々は完成した機械の写真を送信し,検査のために私たちの工場に来るよう歓迎します
梱包方法
FCL&LCL輸出基準 20/40フィートコンテナ
FCL:海上利用可能なパッケージ,機械はコンテナに固定され,スペアパーツは木箱に詰め込まれます
船舶
MSK/MSC/APL/EMC/PIL など
保証
履き回る部品を除く,通常の使用で12ヶ月
直接販売する機械メーカーです 取引会社ではありません
つまり 最高の価格を提供できるのです
お待たせしました 私達と連絡してください:)
テレ +86 18003851898
