プロダクト細部
起源の場所: 中国
ブランド名: BAISHUN
証明: ISO
モデル番号: QK1332
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1
価格: USD 45000-58000/Set
パッケージの詳細: パレットと木製ケースのパッケージ
受渡し時間: 45daysの中では
支払条件: L/C,T/T,ウェスタンユニオン
供給の能力: 20/month
製品名: |
オイル・カントリー・パイプ・スクリュー・ラートン |
モデル: |
QK1332 |
最高。ベッド上の振動直径: |
800mm |
最大スレッド直径: |
320mm |
紡錘穴: |
325mm |
ベッドの幅: |
755mm |
キーワード: |
機械に通す管 |
機能: |
スクロール切断 |
パワー: |
15 |
機械の重量: |
10トン |
製品名: |
オイル・カントリー・パイプ・スクリュー・ラートン |
モデル: |
QK1332 |
最高。ベッド上の振動直径: |
800mm |
最大スレッド直径: |
320mm |
紡錘穴: |
325mm |
ベッドの幅: |
755mm |
キーワード: |
機械に通す管 |
機能: |
スクロール切断 |
パワー: |
15 |
機械の重量: |
10トン |

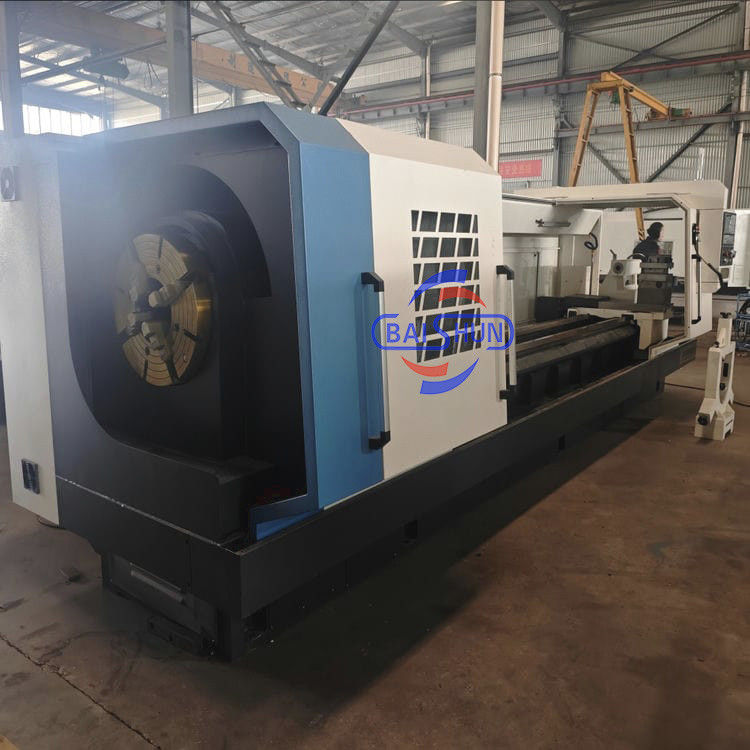

ホットセール トーノ オイルカントリー パイプ スクロールラートン CNC パイプスレッドラートンマシン
製品説明:
機械は高効率で高精度2座標連続制御 CNC機械 石油産業の開発ニーズに応じて独立研究開発機械は,高性能,良い硬さ,直線,斜線,弧線,男性,インチ糸を切ることができます. そして,尖端半径補償などのさまざまな機能があります.機械は高硬さと高性能を特徴としています高精度で高効率のパイプスレッド加工機です.
この機械は,特に石油,鉱山,機械,および他の産業に適した,高効率の,機械部品の粗末加工および仕上げ加工に使用することができます.回転部品の大量加工と高精度加工.
機械は鋼,鋳鉄,非鉄金属,その他の材料を処理することができます.
この機械は,また,回転と円筒形表面,円形表面,スレッド,掘削,リミングの加工に適していますカーブターニングボディおよび小・中批量で軸およびディスク部品の他の部品加工精度はIT7に達し,加工された作業部品の表面粗さもRa1に達する.6.
特徴:
1. 大きなスフィンダルの穴とダブルチャック プロセスの大きな直径のパイプを確保するために.
2硬さと精度を保証するために高強度鋳鉄を採用します.
3超音波周波数で消されたガイド・ウェイは,良い耐磨性を保証します.
4高精度でキャリッジとガイドの表面.
技術仕様:
| モデル | ユニット | QK1325 | QK1327 | QK1332 | QK1335 | QK1353 | QK1363 | |
| CNCシステム | / |
標準配置:GSK980TDi 選択可能: FANUC,SIMENS,KNDなど |
||||||
| マックス・デイ 寝床に振り向いて | mm | 800 | 800 | 800 | 1000 | 1250 | 1400 | |
| マックス・ダイア 横滑り | mm | 480 | 480 | 480 | 610 | 860 | 950 | |
| 作業部品の最大長さ | mm | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| パイプのスレッドライン | mm | 70〜250 | 70から275 | 80〜320 | 150〜350 | 350〜525 | 450〜625 | |
| ベッドの幅 | mm | 600/650 | 755 | 755 | 755 | 755 | 755 | |
| スピンドルの穴 | mm | 255 | 280 | 325 | 360 | 540 | 640 | |
| スピンドルの中心の高さ | mm | 400 | 400 | 400 | 500 | 625 | 700 | |
| スピンドルモーターの動力 | mm | 11 | 15 | 15 | 22 | 30 | 30 | |
| スピンドル速度のモード | / | 2つのギアで,ギアでステップを減らせる | ||||||
| スピンドル速度の範囲 | r/min |
(L) 15〜100 (H):100〜350 |
(L) 20〜100 (H):100〜300 |
(L):20〜130 (H):100〜300 |
(L) 30〜30 (H):65から260 |
(L) 20から80 (H):55から220 |
(L) 15〜65 (H):65〜120 |
|
| X/Zの最大横断 | mm |
X: オーケー420 Z: はい1250 |
X: オーケー420 Z: はい1250 |
X: オーケー420 Z: はい1250 |
X: オーケー450 Z: はい1250 |
X: オーケー650 Z: はい1250 |
X: オーケー750 Z: はい1250 |
|
| X/Z 速走 | mm/min | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | |
| 尻尾の羽 | 直径 | mm | 100 | 100 | 100 | 160 | 160/260 | 160/260 |
| 旅行 | mm | 250 | 250 | 250 | 300 | 300 | 300 | |
| 角型 | モールス文字 NO6 | モールス文字 NO6 | モールス文字 NO6 | モールス文字 NO6 | モールス文字 NO6 | モールス文字 NO6 | ||
| 塔 | モデル | HAK21240 | HAK21300 | SLD170A04N | SLD170A04N | SLD170A04N | SLD170A04N | |
| ツールステーション数 | 垂直4ステーション | |||||||
| ツールの寸法 | mm | 32×32 | 32×32 | 32×32 | 32×32 | 32×32 | 32×32 | |
| 塔をインデックスする時間 | s | 2.6 | 2.6 | 5.6 | 5.6 | 5.6 | 5.6 | |
| チャック | K11-500 3つの口腔チャック | K72-780 4つの口腔チャック | K72-780 4つの口腔チャック | K66-780 電気チャック | K66-780 電気チャック | K66-780 電気チャック | ||
| 位置付け精度 | mm | 0.020 | 0.020 | 0.020 | 0.020 | 0.040 | 0.040 | |
| 位置変更精度 | mm | 0.01 | 0.01 | 0.01 | 0.01 | 0.02 | 0.02 | |
| 機械の重量 | T | 6.5/72 | 8 | 10 | 10 | 18 | 19 | |
機械の詳細:
梱包と配送:
詳細や仕様については,以下にご連絡ください.
